Цомевилл, кинески произвођач и добављач електричне опреме од поверења, нуди висок квалитетКомбиновани инструментни трансформаторикоји интегришу функције струјног трансформатора и трансформатора напона у једну јединицу. Доступни на залихама, велепродаја и прилагођени, ови трансформатори пружају компактна, сигурна и исплатива решења за мерење електричне енергије и заштиту у дистрибутивним системима. Широко се користе у индустријским, рударским и руралним енергетским мрежама.

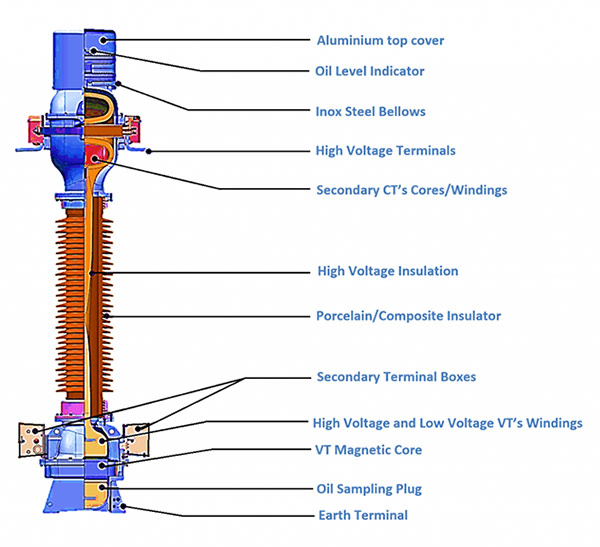

Комбиновани инструментни трансформатори су врста електричног уређаја који спаја функције струјног и напонског трансформатора у једно кућиште. Струјна јединица је повезана серијски на високонапонску линију, док је напонска јединица повезана паралелно са високонапонском линијом. Обе јединице деле заједничко језгро и изолацију, омогућавајући истовремено аквизицију напонских и струјних сигнала уз изолацију високонапонских примарних кола од секундарних мерних уређаја. Овај дизајн осигурава сигурност оператера и опреме уз смањење сложености инсталације.

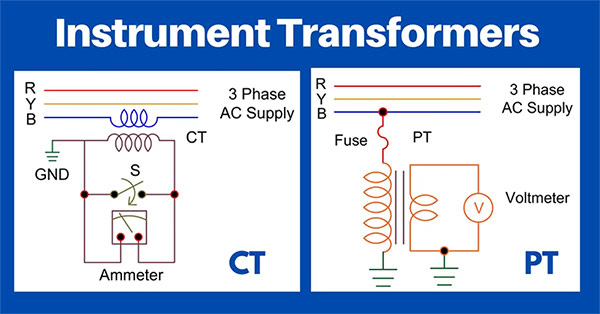

Волтаге Меасуремент
Напонски део индукује пропорционални низак напон у секундарном намотају када високи напон тече кроз примарни круг. Овај нисконапонски излаз (обично 100В) затим користе волтметри, бројила енергије или заштитни релеји.
Цуррент Меасуремент
Струјни део претвара велике примарне струје у мале, мерљиве секундарне струје (обично 5А или 1А). Ови излази се напајају струјним трансформаторима или уређајима за заштиту релеја, одржавајући прецизно праћење и мерење.
Изолација и безбедност
Унутар комбинованог трансформатора, јединице струје и напона су затворене у заједничку изолациону шкољку, често напуњену уљем или ливену од епоксида. Секундарна страна мора бити уземљена, а кола морају избегавати прекиде или кратке услове како би се осигурала безбедност.

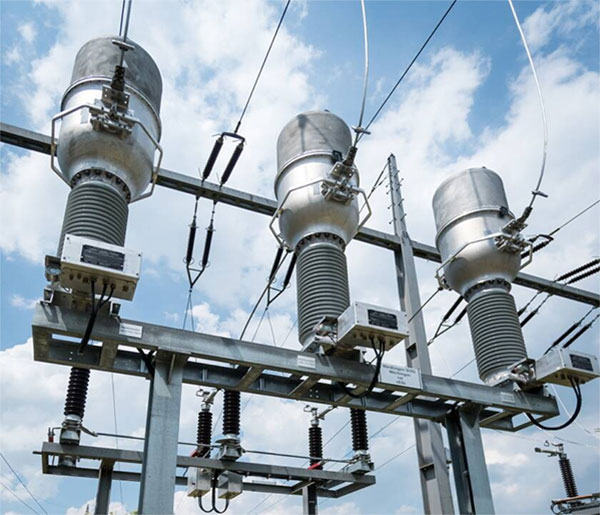

Цомевилл фабрикаКомбиновани инструментни трансформаторису погодни за:
Високонапонске мерне кутије
Трансформатори на стубовима
Разводни ормани
Они су посебно корисни у сценаријима трофазног мерења, као што су В/В (два напонска трансформатора) или И/И (три напонска трансформатора) конфигурације за балансирана или неуравнотежена оптерећења.
1. Компактан дизајн и једноставна инсталација – Интегрисање струјних и напонских трансформатора у једну јединицу смањује отисак и поједностављује подешавање.
2. Исплативост – Куповина комбиноване јединице смањује трошкове одвојених трансформатора, сложеност производње и време инсталације.
3. Електрична изолација и поузданост – Потпуно одвајање високонапонских примарних и нисконапонских секундарних кола осигурава сигурност оператера и опреме.
4. Интегрисано мерење и заштита – Пружа стандардне излазе за мераче енергије и уређаје за релејну заштиту истовремено.
5. Прилагодљивост на животну средину – Дизајн уроњен у уље или гасом изолован омогућава дуготрајан рад на отвореном или у тешким условима.
Комбиновани трансформатор – Комбинује струјне и напонске трансформаторе у један уређај за компактну инсталацију и синхронизовано мерење. Погодно за пројекте са ограниченим простором или за пројекте осетљиве на трошкове.
Сплит трансформатор – Одваја струјне и напонске трансформаторе за флексибилно постављање и оптимизовану тачност. Омогућава прилагођени избор за различите нивое напона и струје.
Цомевилл, као фабрика и добављач са седиштем у Кини, обезбеђује квалитет, ниске цене и прилагођенекомбиновани инструментни трансформаторикоји су на лагеру за брзу испоруку. Наши системи струјних трансформатора се производе према строгим стандардима квалитета како би испунили индустријске и комуналне захтеве, обезбеђујући прецизно мерење, радну сигурност и поуздану дугорочну употребу.
