Купите прилагођени 0,72-40,5 кВ унутрашњи струјни трансформатор из Кине

Цомевилл, поуздани произвођач и добављач електричних мерних и заштитних уређаја у Кини, обезбеђује0,72-40,5 кВ унутрашњи струјни трансформатор (ЦТ)за индустријске, комерцијалне и комуналне апликације.

Принцип рада

0,72-40,5кВ Унутрашњи струјни трансформаторради на бази електромагнетне индукције, претварајући високе примарне струје у ниже, мерљиве секундарне струје како би омогућио прецизно мерење и заштиту.

Кључни функционални кораци:

1. Електромагнетна индукција: Наизменична струја кроз примарни проводник генерише магнетно поље у гвозденом језгру, индукујући пропорционалну струју у секундарном намотају (нпр. однос 1000:1).

2. Изолација сигнала: Секундарна струја (обично 5А или 1А) је изолована од високонапонског примарног кола, осигуравајући сигурност за особље и опрему.

3. Контрола тачности: Материјали високе магнетне проводљивости, као што су лимови од силицијумског челика или нанокристалне легуре, минимизирају губитке хистерезе, постижући прецизност до нивоа од 0,2 (грешка ±0,2%), у складу са стандардима ИЕЦ 60044-1.

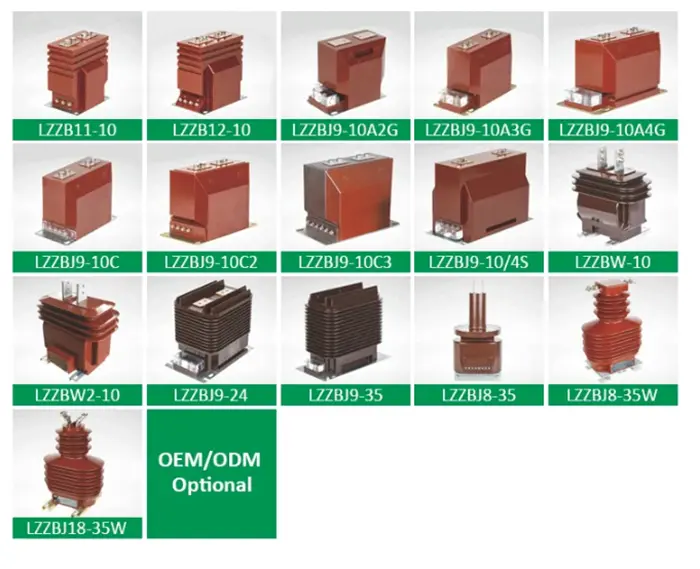

0.72-40.5kV Indoor Current Transformer Types

Главни типови

1. Електромагнетни ЦТ

Карактеристике: Гвоздено језгро са намотајем, исплативо, високо стабилно.

Примене: Дистрибутивни системи испод 10кВ, на пример, индустријско или комерцијално мерење електричне енергије.

Параметри Пример: Однос називне струје 200/5А, импеданса оптерећења 2,5 Ω (ГБ/Т 20840.2-2014).

2. Електронски ЦТ

Карактеристике: Користи Халл елементе или оптичке сензоре, широк фреквентни опсег (0,1Хз–1МХз), јака ЕМИ отпорност.

Примене: Нова производња енергије, системи за вучу шина велике брзине.

3. Роговски Цоил

Карактеристике: Дизајн без језгра, висока линеарност, погодан за пролазно мерење струје.

Параметри Пример: Излазни сигнал 0,333В/кА, линеарна грешка <±0,1% (ИЕЕЕ Ц57.13-2016).

Сценарији апликација

Мерење електричне енергије

Индустријска или комерцијална бројила високе прецизности, која обично захтевају тачност од 0,5С (±0,5%), према ДЛ/Т 725-2013.

Релаи Протецтион

Прекострујна или диференцијална заштита; ЦТ морају задовољити специфичне границе грешке (нпр. 5П20, грешка ≤5% при 20× називној струји).

Индустриал Мониторинг

Примене високе фреквенције или велике брзине (нпр. челичане, индукционе пећи) захтевају електронске ЦТ са фреквенцијским одзивом >10 кХз.

Смернице за избор и одржавање

Параметри избора

Називна струја: Одаберите 1,2–1,5× струју оптерећења за оптималну заштиту.

Ниво тачности: Користите 0,2 за мерење ЦТ; 5П/10П за заштиту ЦТ.

Инсталација и одржавање

Избегавајте отворен круг на секундарној мрежи: Може да генерише опасан кВ напон.

Провера изолације: Редовно проверавајте да ли је отпор изолације0,72-40,5кВ Унутрашњи струјни трансформаторје ≥1МΩ.

Усклађивање сценарија: Изаберите тип ЦТ (електромагнетни, електронски, Роговски) на основу потреба апликације, тачности, цене и поузданости.

View as

12/24КВ 630А одвојиви Т конектор

12/24КВ 630А одвојиви Т конектор компаније Цомевилл, поузданог произвођача, добављача и фабрике у Кини, пројектован је за високонапонске кабловске дистрибутивне системе који захтевају флексибилност, сигурност и дугорочну стабилност. Дизајниран за модерно проширење мреже, омогућава сигурно гранање главних далековода у више праваца без угрожавања интегритета изолације или оперативне поузданости.

Погледај још >> Пошаљи упит >>

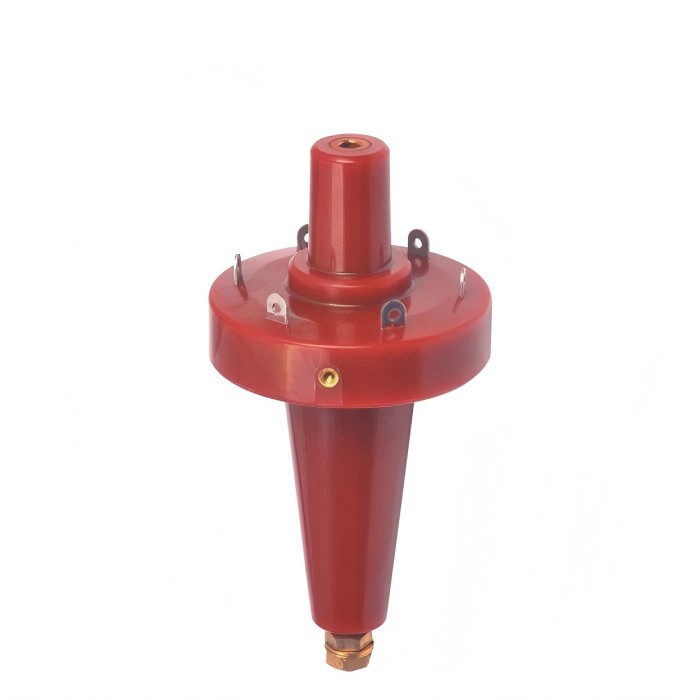

24КВ 400А чаура апарата

24кВ 400А апаратура из Цомевилл-а, професионалног произвођача и добављача у Кини, пројектована је као компонента интерфејса високих перформанси за средњенапонске електричне системе. Обезбеђује безбедну и стабилну тачку за повезивање кабловских конектора од 200А који се користе у расклопним апаратима, трансформаторима, кондензаторима и другим апаратима изолованим уљем или чврстом изолацијом.

Погледај још >> Пошаљи упит >>

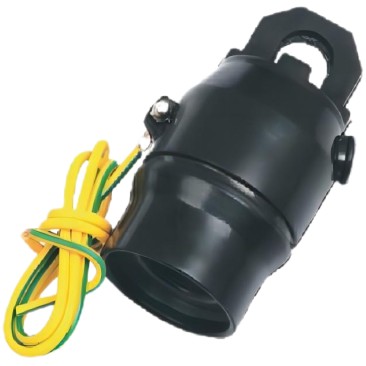

24КВ 250А изоловани заштитни поклопац

Купите квалитетну изоловану заштитну капу од 24КВ 250А од водећег кинеског произвођача Цомевилл. Дизајниран је посебно за изолацију и заптивање интерфејса чаура за прекид оптерећења. Само га упарите са производом за прекид оптерећења, повежите одводну жицу са уземљењем и формираће потпуно заштићен, потопљени изолациони поклопац за чауре под напоном. Чак иу влажним, суровим окружењима, ваша опрема остаје безбедна.

Погледај још >> Пошаљи упит >>

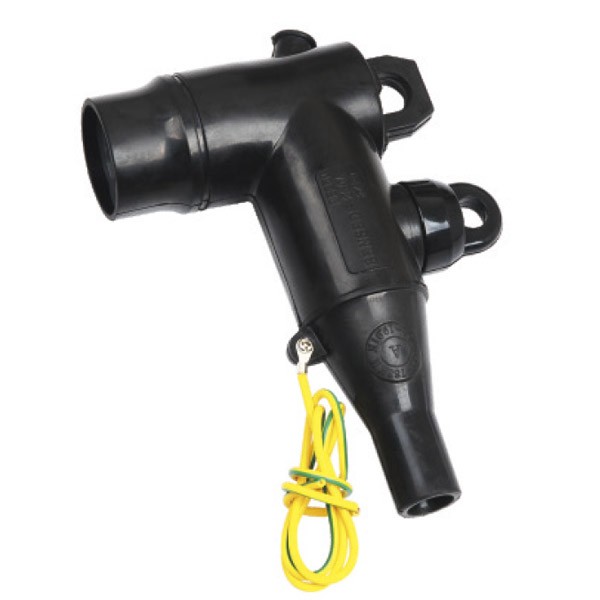

24КВ 250А Лоадбреак елбов конектор

24кВ 250А Лоадбреак коленасти конектор компаније Цомевилл, професионалног произвођача у Кини, дизајниран је за безбедно и ефикасно пребацивање каблова средњег напона и повезивање у савременим системима за дистрибуцију електричне енергије. Обезбеђује потпуно заштићен, подводни одвојиви интерфејс за трансформаторе, разводне уређаје и другу електричну опрему, обезбеђујући стабилан рад чак и у тешким условима околине.

Погледај још >> Пошаљи упит >>

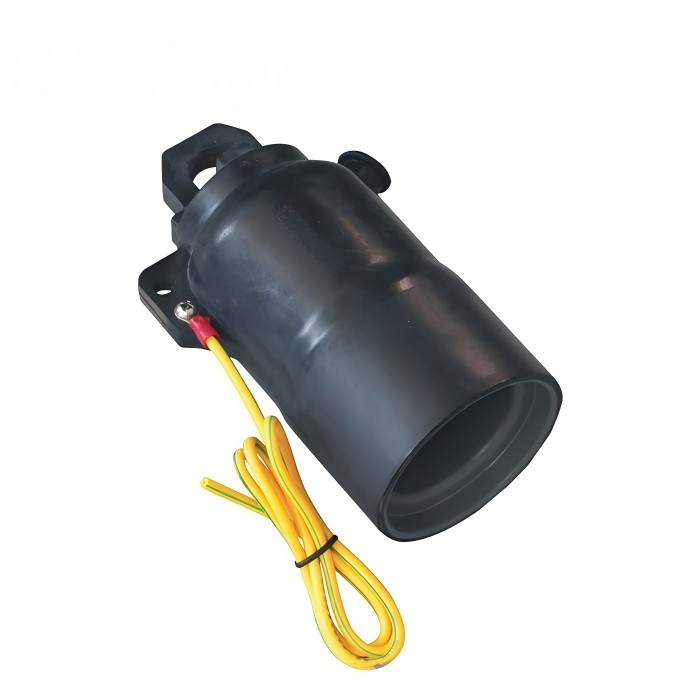

15/24КВ 600А изоловани заштитни поклопац

Произведен од стране компаније Цомевилл, водећег произвођача и добављача у Кини, ова изолована заштитна капа од 15/24КВ 600А је пројектована да обезбеди безбедан, стабилан и потпуно изолован рад за искључене 600А мртве интерфејсе. Широко се користи за проводнике трансформатора, разводне ормаре и заштиту каблова подстаница, пружајући поуздане перформансе како у привременим тако иу дуготрајним електричним инсталацијама.

Погледај још >> Пошаљи упит >>

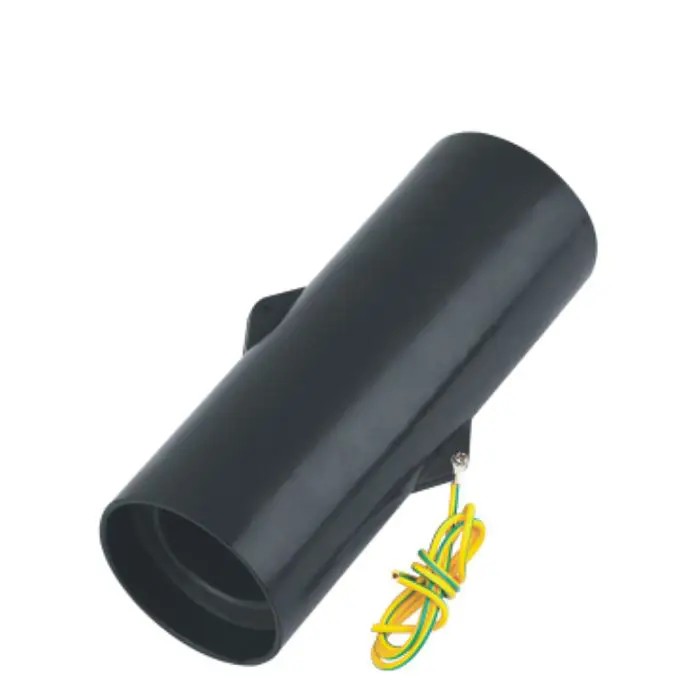

15/24КВ 600А продужена цев

Цомевилл фабричка 15/24КВ 600А продужена цев за чахуру је дизајнирана да се уклопи тачно на стандардне безнапонске 600А мртве прекидне интерфејсе. Можете га користити за спајање редуцираних чепова за славине, прикључних утикача и чаура уређаја. Такође ради беспрекорно са интерфејсима за прекид оптерећења од 200А, савршено се уклапајући у одводнике пренапона и конекторе за колена. Једном када се склопи са вашим апаратом за парење, цела јединица постаје потпуно заштићена и 100% подводна.

Погледај још >> Пошаљи упит >>

Партнер са Цомевилл-ом, водећом кинеском фабриком и добављачем, за врхунски квалитет 0,72-40,5кВ Унутрашњи струјни трансформатор. Ми испоручујемо прецизност и негу, директно из нашег извора.
