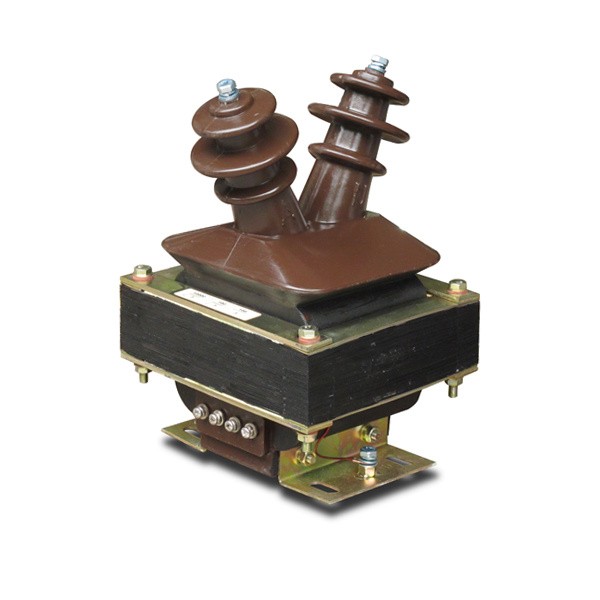

A Волтаге Трансформерје важна технологија инструмент-трансформатора која се користи за смањење високог примарног напона на пропорционални секундарни напон погодан за мерење, мерење, заштиту и контролу. За разлику од енергетског трансформатора, који је намењен за пренос енергије између електричних мрежа, инструментни трансформатор је дизајниран да обезбеди тачан сигнал бројилима, релејима, опреми за надзор и контролним системима. Тачан избор зависи од напона примарног система, секундарног напона, фреквенције, захтева за прецизношћу, оптерећења, изолације, распореда фаза, конфигурације намотаја, локације инсталације, изложености околини и намераване функције заштите или мерења. Електромагнетне, капацитивне и електронске технологије пружају различите приступе добијању пропорционалних напонских сигнала. Дизајн у затвореном и на отвореном такође се бави различитим условима животне средине. Потпуна техничка евалуација стога треба да размотри електричне перформансе, изолацију, конструкцију, прибор, заштиту, инсталацију и одржавање као један координиран систем.
Садржај
Кликните на било коју тему да бисте прешли директно на одељак.
- 1. Зашто је мерење напона важно у електроенергетским системима?
- 2. Како ради инструментни напонски трансформатор?
- 3. Који су главни типови и конфигурације?
- 4. Како тачност и оптерећење утичу на избор?
- 5. Зашто су изолација и електрична изолација од суштинског значаја?
- 6. Како се апликације заштите и мерења разликују?
- 7. Која је разлика између електромагнетног и капацитивног дизајна?
- 8. Како унутрашњи и спољашњи дизајн решавају различите услове?
- 9. Како се једнофазне и трофазне апликације разликују?
- 10. Како треба узети у обзир осигураче, секундарно уземљење и сигурност?
- 11. Које апликације користе мерење напона инструмента?
- 12. Које уобичајене грешке при избору треба избегавати?
- 13. Шта треба да садржи професионална техничка спецификација?
- 14. Често постављана питања
Зашто је мерење напона важно у електроенергетским системима?
Електричне мреже се не могу безбедно и тачно контролисати без поузданих информација о напону. Оператори, заштитни релеји, бројила, системи за аутоматизацију и опрема за надзор зависе од мерних сигнала који представљају стање примарног електричног кола.
Директно повезивање конвенционалних бројила или нисконапонске контролне опреме на коло средњег или високог напона било би непрактично и потенцијално опасно. Инструментни трансформатори решавају овај проблем стварањем пропорционалног секундарног сигнала који представља примарни напон док обезбеђују електрично раздвајање између високонапонског кола и секундарног мерног кола.
Ово раздвајање има неколико практичних предности. Мерна опрема може бити пројектована око стандардизованог секундарног напона уместо да буде директно изложена примарном систему. Заштитни релеји могу обрадити сигнал којим се може управљати. Бројила енергије могу обављати своје мерне функције. Оператери могу добити информације о електричној мрежи без довођења примарног напона директно у централу.
Пружа сигнал пропорционалног напона за бројила и уређаје за надзор.
Пружа информације о напону заштитним релејима који процењују абнормалне услове система.
Одваја секундарни мерни круг од високонапонске примарне мреже.
Пружа електрични сигнал који може подржати аутоматизацију, логику пребацивања, синхронизацију и друге контролне функције.
Информације о напону су посебно важне у системима где се електрично стање непрекидно мења. Подстанице, индустријски дистрибутивни системи, напојници трансформатора, мреже обновљивих извора енергије и сложени комунални системи захтевају поуздане информације о напону система.
Мерење такође подржава решавање проблема. Ако се уочени секундарни сигнал неочекивано промени, инжењери могу да истраже да ли је узрок везан за примарни систем, трансформатор инструмента, ожичење, заштитни круг или неки други део мерног ланца.
Поуздан мерни ланац стога почиње са правилно одабраним инструментним трансформатором. Прецизност, изолација, конфигурација везе, секундарно оптерећење, услови околине и захтеви заштите морају се узети у обзир заједно.
Како ради инструментни напонски трансформатор?
Напонски трансформатор електромагнетног инструмента ради путем електромагнетне индукције. Примарни намотај је прикључен на високонапонско коло, док секундарни намотај обезбеђује пропорционално нижи напон прикљученој мерној или заштитној опреми.
Основни однос је одређен односом примарних и секундарних завоја. Када је примарни намотај под напоном, магнетни флукс се успоставља у језгру. Овај флукс индукује напон у секундарном намотају који одговара пропорционално примарном напону унутар пројектованог радног опсега трансформатора.
Примарни намотај
Примарни намотај се повезује на високонапонско коло. Због тога је његов изолациони систем дизајниран да издржи електрична напрезања повезана са примарном мрежом.
У зависности од архитектуре производа, примарни намотај може имати различите физичке конструкције. Неки дизајни користе конвенционални распоред намотаја, док други интегришу намотај у инкапсулирану изолациону структуру.
Секундарни намотај
Секундарни намотај обезбеђује сигнал смањеног напона за бројила, релеје и другу опрему. Његов излаз је дизајниран да остане пропорционалан примарном напону под одређеним електричним условима.
Магнетно језгро
The core provides the magnetic path required for electromagnetic induction. Конструкција језгра и магнетне карактеристике утичу на тачност, понашање побуде, губитке и способност трансформатора да обезбеди стабилан секундарни сигнал.
Систем изолације
Систем изолације одваја високонапонски примарни намотај од секундарног намотаја, кућишта и околне структуре. У зависности од дизајна производа, ово може укључивати суву изолацију, ливење од епоксидне смоле, уљну изолацију, гасну изолацију или друге диелектричне аранжмане.
| Компонента | Примарна функција | Кључно разматрање дизајна |
|---|---|---|
| Примарни намотај | Повезује се на високонапонско коло | Захтеви за примарни напон и изолацију |
| Секундарни намотај | Обезбеђује смањени мерни сигнал | Секундарни напон, тачност, оптерећење |
| Магнетно језгро | Обезбеђује магнетну путању | Материјал језгра и карактеристике побуде |
| Систем изолације | Одржава електрично раздвајање | Напонски напон, окружење, механичка стабилност |
| Кућиште или кућиште | Пружа механичку заштиту и заштиту животне средине | Место уградње и услови изложености |
Секундарни квалитет сигнала
Користан секундарни сигнал мора тачно да представља примарни напон док повезана опрема троши своје одређено оптерећење. Ако мерно коло претерано оптерећује секундар, то може утицати на однос напона и тачност.
Због тога трансформатор, ожичење, терминали, бројила, релеји и друга секундарна опрема треба да се процене као једно коло.
Принцип рада може бити једноставан у концепту, али постизање стабилне тачности у стварним условима рада захтева пажљив дизајн језгра, намотаја, изолације, прикључака и механичке структуре.
Који су главни типови и конфигурације?
Инструментални напонски трансформатори се могу класификовати према инсталацији, распореду фаза, конфигурацији намотаја, технологији изолације и принципу рада. Ове категорије помажу инжењерима да сузе избор у складу са системским захтевима.
Унутрашње конфигурације
Унутрашње јединице су намењене за уградњу унутар расклопних уређаја, трафостаница, електричних просторија или других заштићених окружења. Њихов дизајн кућишта и изолације може се оптимизовати око контролисаног унутрашњег окружења.
Изливени дизајни од епоксидне смоле су уобичајени у компактним средњим напонским апликацијама у затвореном простору јер чврста изолација може створити заптивену структуру док физички склоп одржава релативно компактним.
Конфигурације на отвореном
Спољне јединице су изложене директној изложености киши, влази, променама температуре, сунчевој светлости, прашини, загађењу и другим условима околине. Њихово становање и изолациони аранжман стога треба да се позабаве спољним услугама.
Једнофазне конфигурације
Једнофазни дизајни се обично користе када се свака фаза мери засебно или где примена захтева дефинисани мерни распоред фаза-земља или фаза-фаза.
Трофазне конфигурације
Трофазни аранжмани могу обезбедити координисано мерење напона за трофазне електричне мреже. Тачна веза зависи од неутралне конфигурације система и функције заштите или мерења.
Конфигурације са два и три намотаја
A two-winding design contains one primary and one secondary winding. Дизајн са три намотаја додаје помоћни секундарни намотај који може подржавати одвојену функцију заштите или уземљења, у зависности од електричне шеме.
Суви системи и системи од ливене смоле
Системи сувог типа користе чврсту или суву изолацију без течног диелектрика. Изливена конструкција од епоксидне смоле може у потпуности да инкапсулира одабране компоненте, обезбеђујући механичку стабилност и отпорност на влагу и контаминацију.
Дизајни потопљени у уље
Конфигурације потопљене у уље користе изолационо уље као део диелектричног и термичког система. Ови дизајни захтевају одговарајућу конструкцију резервоара, заптивање, управљање уљем и процедуре одржавања.
Конфигурације на надувавање или изоловане гасом
Гасом изоловани дизајни се могу користити тамо где су затворени диелектрични системи прикладни. Њихов избор треба да укључи разматрање заптивања кућишта, својстава гаса, управљања притиском, сервисних процедура и еколошких захтева.
Капацитивне и електронске технологије
Не ослања се сваки систем за мерење напона на конвенционални електромагнетни трансформатор. Капацитивни напонски трансформатори користе капацитивни делилац у комбинацији са електромагнетном секцијом, док електронски сензори напона користе методе сенсинга и конверзије сигнала да би произвели пропорционални електрични излаз.
| Класификација | Типичне опције | Фокус избора |
|---|---|---|
| Инсталација | Унутра, на отвореном | Излагање околини и дизајн кућишта |
| Фаза | Једнофазни, трофазни | Конфигурација мреже и шема мерења |
| Виндинг | Два намотаја, три намотаја | Мерење, заштита, помоћне функције |
| Изолација | Сува, ливена смола, уље, гас | Класа напона, окружење, одржавање |
| Принцип рада | Електромагнетни, капацитивни, електронски | Ниво напона, тачност, архитектура система |
Избор треба да почне са захтевима апликације и мреже, а не само са категоријом производа. Различите конфигурације могу задовољити сличне мерне функције док обезбеђују различите карактеристике инсталације и одржавања.
Како тачност и оптерећење утичу на избор?
Прецизност је једно од најважнијих техничких разматрања јер се секундарни сигнал може користити за мерење енергије, надзор система, заштиту, контролу или неколико функција истовремено.
Класа тачности
Класа тачности описује дозвољену грешку мерења под дефинисаним условима. Различите апликације могу имати различите захтеве за прецизношћу.
Мерна кола која се користе за мерење могу захтевати већу тачност од апликација где трансформатор првенствено обезбеђује заштитни сигнал. The correct class therefore depends on what the secondary circuit needs to accomplish.
Оцењено оптерећење
Оптерећење се односи на оптерећење повезано са секундарним намотајем. Ово укључује бројила, релејне улазе, претвараче, ожичење, терминалне блокове и друге повезане уређаје.
Ако се стварно оптерећење секундарног кола значајно разликује од услова за које је трансформатор специфициран, тачност и понашање излаза се могу променити.
Тачност односа
Однос трансформације треба да остане унутар наведене толеранције. Неусклађеност између предвиђеног и стварног односа може утицати и на мерне вредности и на одлуке о заштити.
Померање фазе
У мерним системима који укључују прорачуне снаге, односи фаза су важни. Мале грешке у померању фазе могу утицати на тачност прорачуна изведених из напонских и струјних сигнала.
| Параметар | Оно што описује | Зашто је важно |
|---|---|---|
| Класа тачности | Тачност мерења под дефинисаним условима | Одређује подобност за мерење или заштиту |
| Оцењено оптерећење | Оптерећење секундарног кола | Утиче на секундарни напон и тачност |
| Однос трансформације | Однос примарног и секундарног напона | Осигурава да мерење исправно представља примарни систем |
| Померање фазе | Угаони однос примарног и секундарног напона | Може утицати на прорачун снаге и заштите |
Захтеви за мерење и заштиту
Апликације оријентисане на мерење генерално се фокусирају на одржавање тачне пропорционалне излазне вредности у релевантном радном опсегу. Апликације оријентисане на заштиту могу ставити већи нагласак на понашање трансформатора током абнормалних услова система и способност секундарног сигнала да подржи рад релеја.
Ова разлика треба да се одрази у техничкој спецификацији. Производ изабран само према номиналном напону може бити неприкладан ако његова тачност и карактеристике оптерећења не одговарају спојеном колу.
Зашто су изолација и електрична изолација од суштинског значаја?
Електрична изолација је један од централних разлога због којих се користе трансформатори напона инструмента. Примарни круг може да ради на напону који је далеко изнад безбедног радног опсега конвенционалних мерних и контролних уређаја, тако да изолациони систем мора да створи поуздано раздвајање примарног и секундарног кола.
Примарна-секундарна изолација
Изолациони систем треба да издржи електрични стрес повезан са номиналним примарним напоном и дефинисаним прелазним условима. Дизајн укључује изолационе материјале, пузне стазе, зазоре, распоред намотаја, инкапсулацију, терминале и геометрију кућишта.
Чврста изолација
Дизајн од ливене смоле може да обухвати намотаје и друге електричне компоненте. Овај приступ може да обезбеди компактну и механички стабилну структуру уз смањење директног излагања унутрашњих изолационих површина влази или контаминацији.
Уљна изолација
Уље обезбеђује и диелектричну изолацију и карактеристике преноса топлоте. Дизајнима пуњеним уљем је потребна одговарајућа заштита и заптивање да би се одржало предвиђено унутрашње окружење.
Гасна изолација
Склопови изоловани гасом користе затворени диелектрични медијум. Кућиште мора да задржи свој интегритет, а сервисне процедуре морају узети у обзир диелектрични медијум и притисак опреме или распоред заптивања.
Пузање и клиренс
Зазор се односи на најкраћу удаљеност кроз ваздух између проводних делова, док се пузање односи на растојање дуж изолационе површине. Оба су важна у пројектовању опреме средњег и високог напона.
Загађење животне средине може повећати важност пузне стазе јер контаминација на изолационој површини може створити пут за струју цурења.
Изолација мора издржати наведени електрични напон без слома.
Систем изолације треба да одржава своју функцију под очекиваним условима влажности, контаминације и температуре.
Намотаји и изолација треба да остану стабилни током транспорта, инсталације и нормалног рада.
Нисконапонско мерно коло мора остати исправно одвојено од примарне мреже.
Стога изолација није једини избор материјала. То је комплетан инжењерски систем који укључује геометрију, материјале, квалитет производње, изложеност животној средини и електричну координацију.
За купце, то значи да опис изолације треба да буде специфичан. Термини као што су суви тип, ливена смола, уроњен у уље или гасна изолација пружају полазну тачку, али техничка спецификација такође треба да објасни предвиђену класу напона и услове уградње.
Како се апликације заштите и мерења разликују?
Исти примарни напонски круг може да даје сигнале и мерним и заштитним системима, али захтеви ове две функције нису идентични.
Примене мерења
Мерним системима је потребан стабилан пропорционални напон тако да бројила и уређаји за праћење могу тачно да представљају примарни систем. Због тога је тачност у нормалном радном опсегу посебно важна.
Примене могу укључивати мерила напона, бројила енергије, опрему за квалитет електричне енергије, системе за надзор и друге уређаје за праћење.
Заштитне апликације
Заштитни релеји користе електричне сигнале да идентификују абнормалне услове. Информације о напону могу допринети поднапону, пренапону, усмерењу, удаљености, синхронизацији или другим заштитним функцијама у зависности од архитектуре мреже.
Трансформатор мора дати одговарајући сигнал под условима релевантним за заштитну шему.
Комбиноване апликације
Неки системи користе одвојене секундарне намотаје за различите функције. Један намотај може да подржи мерење, док је други додељен за заштиту.
Овај аранжман може помоћи да се изолују захтеви различитих кола и смањи интеракција између мерних оптерећења и заштитних улаза.
| Апликација | Типична секундарна функција | Главни приоритет дизајна |
|---|---|---|
| Мерење напона | Тачан пропорционални напон | Наведена тачност и оптерећење |
| Мерење енергије | Сигнал напона за електричне прорачуне | Тачност односа и перформансе фазе |
| Релејна заштита | Улаз напона за логику грешке | Заштитни учинак и погодно секундарно понашање |
| Контролни системи | Повратна информација о напону или синхронизација | Стабилан и правилно скалиран сигнал |
| Мониторинг | Подаци о стању система | Поуздан квалитет сигнала и интеграција |
Помоћни секундарни намотаји
Производи са три намотаја могу да обезбеде додатни секундарни излаз за специјализоване примене. Тачна намена зависи од конфигурације система и шеме заштите.
Ово је један од разлога зашто су технички цртежи вредни. Комплетан дијаграм намотаја открива више корисних информација од опште изјаве да производ има више излаза.
Дизајн секундарног кола
Повезано коло треба размотрити у целини. Дуги каблови, терминални блокови, бројила, релеји, претварачи и друга опрема доприносе стварном секундарном оптерећењу и понашању сигнала.
Која је разлика између електромагнетног и капацитивног дизајна?
Различите технологије за мерење напона решавају исти основни проблем на различите начине. Разумевање њихових принципа рада помаже инжењерима да ускладе опрему са мрежом и апликацијом.
Електромагнетна технологија
Конвенционални електромагнетни дизајн користи примарне и секундарне намотаје спојене кроз магнетно језгро. Познат је, добро успостављен и погодан за многе средњенапонске мере и апликације заштите.
Његов избор укључује примарни напон, секундарни напон, фреквенцију, тачност, оптерећење, изолацију и конфигурацију намотаја.
Технологија капацитивног напонског трансформатора
Капацитивни трансформатор напона користи капацитивни делилац да смањи примарни напон пре него што секција електромагнетног трансформатора обради сигнал. Ова архитектура може бити корисна на вишим нивоима напона и такође може подржати одређене апликације везане за комуникацију у зависности од њене конструкције.
Капацитивне компоненте чине део укупне мреже за поделу напона, тако да треба пажљиво размотрити изолацију, понашање фреквенције, компензацију и системску везу.
Електронско детекцију напона
Електронски напонски трансформатори или сензори могу користити сензорске елементе и електронске претвараче за производњу пропорционалног излаза. Ове технологије могу подржати компактне системске архитектуре и интеграцију са системима дигиталне заштите или надзора.
Излазни интерфејс, захтеви за напајање, протокол сигнала, тачност, ограничења околине и компатибилност са низводним системом морају бити јасно наведени.
| Технологија | Основни принцип | Типично разматрање избора |
|---|---|---|
| Електромагнетно | Примарни и секундарни намотаји са магнетном спрегом | Однос, тачност, оптерећење, изолација, дизајн језгра |
| Капацитивни | Капацитивна подела напона са трансформаторском конверзијом | Класа напона, понашање фреквенције, компензација, интеграција система |
| Елецтрониц | Сензорска и електронска конверзија сигнала | Тип излаза, електроника, комуникација, тачност, ограничења животне средине |
Зашто је избор технологије важан
Права технологија зависи од мреже пре него од генеричких преференција. Примена компактних расклопних уређаја средњег напона у затвореном простору може имати другачије захтеве од високонапонских спољашњих подстаница.
Простор, изложеност животне средине, захтеви за изолацијом, стратегија одржавања, тачност мерења, комуникациона архитектура и предвиђена заштитна функција утичу на одговарајућу технологију.
Како унутрашњи и спољашњи дизајн решавају различите услове?
Инсталационо окружење утиче на кућиште, изолацију, површинску заштиту, терминале, заптивање, механичку структуру и приступ одржавању.
Унутрашње електричне просторије
Унутрашња опрема обично има користи од контролисане температуре и влажности у поређењу са спољним инсталацијама. Ово може омогућити компактну изолацију и дизајн кућишта, под условом да сама просторија одржава одговарајуће услове околине.
Опрема средњег напона у затвореном простору такође ће морати да се уклопи у стандардизоване одељке за разводне уређаје. Компактне димензије, распоред монтаже, приступ кабловима и оријентација терминала стога постају важни.
Спољне трафостанице
Опрема на отвореном мора да издржи временске услове. Киша, влага, ултраљубичасто зрачење, загађење, прашина, ветар и промена температуре могу утицати на опрему.
Материјали за кућиште, заптивање, шупе, пузна стаза, површинска обрада и дизајн терминала треба да одражавају те услове.
Загађење и контаминација
Индустријска места и приобална подручја могу представљати услове контаминације који су знатно захтевнији од чистог унутрашњег окружења.
Изолационе површине треба да одржавају одговарајуће перформансе када су изложене влази и контаминацији. Физички распоред изолатора и заштитних шупа стога може бити важан.
Варијација температуре
Опрема на отвореном може доживети значајне дневне и сезонске промене температуре. Ове промене могу створити механичко ширење и контракцију, као и ризик од кондензације.
| Стање | Потенцијални ефекат | Десигн Респонсе |
|---|---|---|
| Влажност | Кондензација и изолациони напон | Одговарајуће кућиште и дизајн против кондензације |
| Киша | Излагање влази | Одговарајуће заптивање, кућиште и заштита терминала |
| Загађење | Површинска контаминација и путеви цурења | Одговарајуће пузање и распоред изолације |
| УВ излагање | Старење материјала | Погодни спољни материјали и површинска обрада |
| Температурни циклус | Кондензација и механички стрес | Избор материјала и еколошка евалуација |
Положај уградње унутар разводног уређаја
Када се инсталира унутар расклопног склопа средњег напона, трансформатор мора одговарати расположивом одељку уз одржавање потребних размака и прикључака.
Кабловске трасе, примарне терминале, секундарно ожичење, приступ за инспекцију и суседну опрему треба прегледати током фазе пројектовања панела.
Како се једнофазне и трофазне апликације разликују?
Распоред фаза је важан део дизајна система јер трансформатор мора да одговара начину на који се мери напон у електричној мрежи.
Једнофазно мерење
Монофазне јединице се могу користити за мерење појединачне фазе или дефинисаног напона фаза-земља или фаза-фаза у зависности од шеме ожичења.
Овај распоред је уобичајен када су потребна одвојена мерења фаза или када дизајн заштите користи специфичне референце напона.
Трофазно мерење
Трофазни системи захтевају координисано мерење трофазних напона. Конфигурација трансформатора зависи од тога да ли је систем уземљен, неуземљен или користи други неутрални аранжман.
Дијаграми повезивања су стога неопходни јер два система са сличним напоном могу захтевати различито ожичење трансформатора.
Аранжмани за намотавање
Дизајн са двоструким намотајем обезбеђује једно главно секундарно коло. Дизајн са три намотаја додаје још један секундарни намотај који се може доделити засебној функцији.
Додатни намотај може бити користан када су мерним и заштитним круговима потребни различити излази.
Шеме повезивања
Могући аранжмани могу укључивати мерење фаза-фаза, мерење фаза-земља, аранжмане у вези са отвореним делта или друге конфигурације специфичне за систем. Исправна шема зависи од електричне мреже.
Корисно када се мора мерити или надгледати дефинисани појединачни фазни напон.
Погодан за координирано мерење напона у трофазним електричним мрежама.
Обезбеђује једно примарно и једно секундарно коло за предвиђену функцију мерења или управљања.
Додаје помоћни секундарни излаз за независну заштиту или специјализовано коло.
Зашто је дијаграм ожичења важан
Само име производа не може увек да саопшти комплетну фазу и конфигурацију намотаја. Дијаграм ожичења показује који терминали припадају сваком намотају и како трансформатор треба да се повеже са спољним системом.
Ово је посебно важно за прилагођене инсталације где је секундарни круг повезан са неколико различитих уређаја.
Како треба узети у обзир осигураче, секундарно уземљење и сигурност?
Трансформатори напона инструмента су директно повезани на високонапонска кола, тако да њихова заштита и секундарно ожичење захтевају пажљив инжењеринг.
Примарни осигурачи
Неке конфигурације трансформатора укључују високонапонске осигураче или се инсталирају са спољним заштитним осигурачима. Њихова сврха је да ограниче последице унутрашњих кварова и заштите околни електрични систем према пројектованој шеми заштите.
Назив и координација осигурача треба да одговарају трансформатору и мрежи, а не да се бирају независно.
Секундарно уземљење
Секундарни круг обично користи дефинисани распоред уземљења да би успоставио познату референцу и смањио ризик повезан са случајним преносом секундарног потенцијала на примарни.
Тачан начин уземљења треба да прати дизајн трансформатора, електрични код, филозофију заштите и локалне захтеве за инсталацију.
Идентификација терминала
Примарни и секундарни терминали треба да буду јасно идентификовани. Неисправно ожичење може утицати на поларитет мерења, заштитне функције и безбедност особља које ради на секундарном колу.
Сигурност интерконекције
Секундарна кола треба да буду усмерена и заштићена тако да се не оштете вибрацијама, оштрим ивицама, топлотом, влагом или механичким сметњама.
Одржавање изолације
Особље за одржавање треба јасно дефинисану процедуру за изоловање повезане примарне опреме и доказивање релевантних услова пре рада на секундарном колу или околној опреми.
- Потврдите примарну заштиту:Проверите распоред осигурача или заштитних уређаја дефинисаних за трансформатор.
- Проверите секундарно уземљење:Пратите одобрени распоред уземљења и везивања.
- Идентификујте сваки терминал:Ускладите ожичење са одобреном шемом и натписном плочицом трансформатора.
- Заштитите секундарно ожичење:Држите каблове даље од механичких и еколошких опасности.
- Пратите процедуре изолације:Одржавање треба да се обавља само према дефинисаној процедури електричне сигурности.
Сигурност је стога одговорност система. Конструкција производа, инсталација, заштита, уземљење, документација и радни поступци морају подржавати једни друге.
Које апликације користе мерење напона инструмента?
Мерење напона је потребно у многим деловима модерне електричне инфраструктуре. Тачна конфигурација трансформатора зависи од мрежног напона, физичког окружења, захтева за тачност, шеме заштите и типа прикључене опреме.
Подржава мерење напона, заштиту, контролу, мерење и надгледање долазних и одлазних кола.
Обезбеђује сигнале напона за моторе, трансформаторе, фидере, системе заштите и електрични надзор.
Подржава праћење и заштиту напона у соларним мрежама, мрежама ветра и другим мрежама везаним за производњу.
Обезбеђује мерне сигнале за средњенапонске електричне дистрибутивне системе који опслужују велике објекте.
Уклапа се у средњенапонске склопове где је за мерење и релејна заштита потребан контролисани напонски сигнал.
Пружа информације о пропорционалном напону за праћење, контролу, синхронизацију и аутоматизацију електричног система.
Примене у подстаницама
Подстанице често захтевају сигнале напона за заштитне релеје, мерење, системе управљања и надзор оператера. Трансформатор стога може постати критичан интерфејс између примарне мреже и контролне собе.
Индустријски објекти
Велики индустријски објекти могу имати неколико средњенапонских фидера који опслужују моторе, трансформаторе, процесну опрему и разводне табле. Мерење напона подржава и рутински надзор и заштитне функције.
Системи обновљиве енергије
Соларне инсталације и инсталације за ветар користе системе за прикупљање и трансформацију електричне енергије у којима мерење напона може подржати заштиту, праћење, синхронизацију и контролу мреже.
Примене расклопних уређаја
Компактни дизајни од ливене смоле могу се интегрисати у склопове унутрашњег разводног уређаја где простор, изолација, отпорност на контаминацију и доступност ожичења морају бити избалансирани.
Пословне зграде
Велики комерцијални објекти могу користити долазне изворе напајања средњег напона и интерне дистрибутивне системе. Мерење напона инструмента може да пружи информације системима за управљање енергијом и заштиту уз одржавање потребног одвајања од примарног кола.
У свим овим применама, трансформатор би требало да буде изабран око стварне електричне мреже, а не око генеричке категорије производа.
Које уобичајене грешке при избору треба избегавати?
Многи проблеми са мерењем почињу током фазе спецификације. Трансформатор може имати исправан називни примарни напон, а да је и даље неприкладан јер секундарни однос, оптерећење, тачност, изолација, распоред намотаја или окружење инсталације не одговарају пројекту.
- Бирање само по примарном напону:Секундарни напон, тачност, оптерећење, распоред фаза и изолација такође су важни.
- Игноришући секундарни терет:Мерачи, релеји, ожичење и терминали заједно оптерећују секундарни круг.
- Коришћење погрешне конфигурације намотаја:Заштита и мерење могу захтевати одвојена секундарна кола.
- Игноришући неутрални систем:Уземљење и распоред фаза утичу на одговарајућу везу трансформатора.
- Мешање унутрашњих и спољашњих захтева:Заштита животне средине треба да одговара месту инсталације.
- Гледајући координацију осигурача:Примарну заштиту треба ускладити са трансформатором и електричном мрежом.
- Занемарујући дужину ожичења:Секундарни каблови доприносе укупном оптерећењу и треба их укључити у прорачун.
- Бирање без шеме:Сам опис производа можда неће открити комплетну фазу и распоред намотаја.
Проблем само са односом
Два производа могу имати исти номинални однос примарног и секундарног, али различиту тачност, оптерећење, изолацију, физичке димензије или распоред спојева.
Однос је неопходан, али није довољан за комплетно техничко поређење.
Проблем „свуда исти производ“.
Примена у расклопним апаратима у затвореном простору и изложена спољашња подстаница имају значајно различите еколошке захтеве. Коришћење једне генеричке конфигурације без процене услова на локацији може створити ризике који се могу избећи.
Проблем непотпуног секундарног кола
Инжењери понекад одређују трансформатор без потпуне идентификације низводних бројила и заштитних релеја. Ово може отежати верификацију стварног оптерећења и услова тачности.
Проблем са документацијом
Техничка документација треба да разјасни терминале намотаја, односе, дијаграм повезивања, врсту изолације, распоред монтаже и називне услове. Непотпуна документација може непотребно отежати инсталацију и пуштање у рад.
Шта треба да садржи професионална техничка спецификација?
Професионална спецификација треба да пружи довољно информација електроинжењерима, тимовима за набавку, произвођачима, инсталатерима, особљу за пуштање у рад и особљу за одржавање како би тачно разумели која је конфигурација трансформатора потребна.
| Подручје спецификације | Информације које треба дефинисати | Зашто је важно |
|---|---|---|
| Примарни систем | Називни напон, фреквенција, распоред фаза | Дефинише електрично радно окружење |
| Секундарни систем | Секундарни напон и распоред намотаја | Усклађује бројила, релеје и управљачка кола |
| Прецизност | Класа тачности и применљиви услови рада | Потврђује подобност за мерење или заштиту |
| Терет | Називно секундарно оптерећење и повезана оптерећења | Подржава прецизан секундарни излаз |
| Изолација | Суви, ливени, уљни, гасни или други системи | Одговара напону и захтевима животне средине |
| Инсталација | Унутрашње или спољашње, монтажне димензије, оријентација терминала | Обезбеђује физичку компатибилност |
| Заштита | Распоред осигурача, уземљење, релејне везе | Подржава безбедан рад система |
| Изградња | Кућиште, кућиште, намотај, језгро, конектори | Пружа комплетан опис производа |
| Тестирање | Рутинска и применљива верификација перформанси | Подржава квалитет и прихватање пуштања у рад |
Почните са електричном мрежом
Спецификација прво треба да дефинише примарни електрични систем. Ово укључује напон, фреквенцију, фазну конфигурацију, распоред уземљења и предвиђену тачку мерења.
Дефинишите сваки секундарни излаз
Сваки секундарни намотај треба да има дефинисану намену. Мерни намотај и заштитни намотај не би требало да се третирају као идентични само зато што оба излазе низак напон.
Дефинишите повезано оптерећење
Спецификација треба да идентификује мераче, релеје, претвараче, контролну опрему, терминалне блокове и приближне дужине каблова. Комплетно повезано оптерећење одређује стварно стање оптерећења секундарног намотаја.
Дефинишите изолационе и еколошке захтеве
Место инсталације треба јасно навести. Унутрашњи и спољашњи системи могу захтевати различите изолације, кућишта, површинску обраду и карактеристике животне средине.
Дефинишите физичке димензије
Монтажне димензије, положаји терминала, рупе за причвршћивање, укупна висина, ширина и дубина могу постати критични када је трансформатор инсталиран у одељку разводног уређаја.
Дефинишите шеме ожичења и повезивања
Контролисана шема треба да идентификује примарне терминале, секундарне терминале, односе намотаја, тачке уземљења и спољне заштитне аранжмане.
Дефинишите инспекцију и тестирање
Испитивање треба да одговара типу трансформатора и захтевима пројекта. Рутинске провере могу укључивати електричне перформансе, провере везане за изолацију, односе намотаја и функционалну верификацију.
Потврдите примарни напон, секундарни напон, фреквенцију, распоред фаза, систем уземљења, тачност и оптерећење.
Потврдите димензије, положај уградње, оријентацију терминала, распоред кућишта и приступ сервису.
Потврдите унутрашњу или спољашњу изложеност, влажност, контаминацију, температуру, надморску висину и услове корозије.
Потврдите примарни осигурач, секундарно уземљење, релејне везе и предвиђену филозофију заштите.
Практичан ток селекције
- Дефинишите примарну мрежу:Идентификујте напон, фреквенцију, фазну конфигурацију, распоред уземљења и локацију мерења.
- Дефинишите секундарне захтеве:Наведите секундарни напон, број намотаја и сврху сваког излаза.
- Одредите тачност:Ускладите класу тачности са захтевима мерења, праћења, заштите или контроле.
- Израчунај оптерећење:Укључује бројила, релеје, ожичење, терминале, претвараче и другу повезану опрему.
- Изаберите изолацију:Изаберите одговарајућу суву, ливену, уљну, гасну или другу архитектуру изолације.
- Проверите окружење:Процените унутрашње или спољашње услове, влажност, загађење, температуру и надморску висину.
- Проверите заштиту:Потврдите распоред осигурача, уземљење и интеграцију заштитног кола.
- Проверите физичку спремност:Потврдите монтажне димензије и распоред терминала у оквиру завршне инсталације.
- Проверите документацију:Уверите се да цртежи, подаци са натписне плочице, дијаграм ожичења и техничке спецификације описују исту конфигурацију.
Овај приступ ствара јаснији технички пут од дизајна система до избора производа. Такође смањује шансу да наизглед мали детаљ, као што је терет или локација терминала, постане проблем током инсталације.
Шта купци треба да траже пре одобрења?
- Цртеж са димензијама:Потврдите укупне димензије, тачке монтаже, терминале и расположиви простор за инсталацију.
- Шема ожичења:Проверите односе примарних и секундарних терминала и тачке уземљења.
- Информације на плочици са именом:Потврдите однос напона, фреквенцију, тачност и друге номиналне карактеристике.
- Опис изолације:Потврдите диелектричну конструкцију и предвиђено окружење за инсталацију.
- Информације о тестирању:Потврдите применљиву рутину или тестове перформанси за изабрану конфигурацију.
Често постављана питања
За шта се користи напонски трансформатор?
Он смањује високи примарни напон на пропорционални секундарни напон погодан за мерење, мерење, заштиту, праћење и контролу. Такође обезбеђује електрично раздвајање између високонапонског кола и секундарне опреме.
Која је разлика између напонског трансформатора и трансформатора снаге?
Енергетски трансформатор је пројектован првенствено за пренос електричне енергије између кола, док је трансформатор напона инструмента дизајниран да обезбеди пропорционални напонски сигнал за мерење и заштиту. Његов секундарни излаз је намењен за повезане инструменте и контролну опрему, а не за масовни пренос снаге.
Како функционише електромагнетни дизајн?
Електромагнетни дизајн користи примарни и секундарни намотаји спојени кроз магнетно језгро. Примарни напон успоставља магнетни флукс, који индукује пропорционални напон у секундарном намотају.
Шта значи коефицијент трансформације?
Однос трансформације описује пропорционални однос између примарног и секундарног напона. Омогућава да високи напон система буде представљен нижим секундарним напоном који се може обрадити помоћу бројила и релеја.
Зашто је класа тачности важна?
Класа тачности дефинише дозвољену грешку мерења под одређеним условима. Апликације за мерење, надзор и заштиту могу имати различите захтеве, тако да изабрана класа треба да одговара предвиђеној функцији.
Шта је оптерећење у секундарном колу?
Оптерећење је оптерећење повезано са секундарним намотајем. Укључује уређаје као што су бројила, заштитни релеји, претварачи, терминали и каблови за повезивање. Укупан терет може утицати на секундарне перформансе и тачност.
Зашто трансформатор може имати више секундарних намотаја?
Вишеструки секундарни намотаји могу омогућити да одвојена кола обављају различите функције. На пример, један намотај може да служи мерењу док други подржава заштиту или другу дефинисану примену.
Која је разлика између сувог типа и конструкције од ливене смоле?
Обе избегавају конвенционалну течну изолацију, али конструкција од ливене смоле користи епоксидну смолу за капсулирање одабраних компоненти. Ово може створити запечаћену, механички стабилну структуру са корисном отпорношћу на влагу и контаминацију у одговарајућим унутрашњим применама.
Када је потребна спољна конфигурација?
Конфигурација на отвореном се користи када је трансформатор инсталиран на изложеној локацији као што је спољашња подстаница. Дизајн треба да узме у обзир кишу, влажност, температурне промене, загађење, излагање ултраљубичастом зрачењу и друге услове на локацији.
Да ли се исти трансформатор може користити у затвореном и на отвореном?
Није нужно. Електричне оцене могу изгледати сличне, али захтеви за кућиште, изолацију, површинску заштиту, отпорност на околину и монтажу могу се значајно разликовати између унутрашњих и спољашњих инсталација.
Шта је капацитивни напонски трансформатор?
Капацитивни напонски трансформатор користи капацитивну поделу напона заједно са трансформаторском секцијом да би добио скалирани напонски сигнал. Може се користити у одговарајућим високонапонским апликацијама за мерење и заштиту, а такође може подржати одређене комуникационе функције у зависности од дизајна.
Шта је електронски трансформатор напона?
Електронски напонски трансформатор или сензор користи сензорски елемент и електронску конверзију сигнала да обезбеди пропорционални излаз. Његова спецификација треба да се позабави технологијом сензора, излазним интерфејсом, прецизношћу, захтевима за напајањем, условима окружења и компатибилношћу опреме на нижем току.
Како напонски трансформатор подржава релејну заштиту?
Он испоручује скалирани сигнал напона заштитним релејима. У зависности од заштитне шеме, релеј може да користи тај сигнал за функције као што су пренапон, поднапон, логика усмерења, синхронизација или друге прорачуне заштите специфичне за апликацију.
Зашто је секундарно уземљење важно?
Дефинисани распоред секундарног уземљења успоставља контролисану електричну референцу и подржава сигурност секундарног кола. Тачан метод уземљења треба да прати дизајн опреме и применљиве електричне захтеве.
Зашто би могао бити укључен високонапонски осигурач?
Осигурач може обезбедити заштиту на примарној страни за трансформатор и помоћи у ограничавању последица одређених унутрашњих кварова. Његову снагу и координацију треба ускладити са трансформатором и околном електричном мрежом.
Које техничке податке треба проверити пре наручивања?
Важне информације обухватају примарни напон, секундарни напон, фреквенцију, фазну конфигурацију, распоред уземљења, класу тачности, оптерећење, конфигурацију намотаја, тип изолације, локацију уградње, димензије, распоред терминала, захтеве заштите и применљиве захтеве за испитивање.
Може ли се напонски трансформатор прилагодити за одређени пројекат расклопног уређаја?
Конфигурације специфичне за пројекат могу укључити однос напона, распоред секундарних намотаја, монтажне димензије, конфигурацију терминала, конструкцију изолације, интеграцију осигурача и друге дефинисане техничке захтеве. Прилагођене дизајне треба контролисати кроз одобрене цртеже и техничке спецификације.
Зашто би трансформатор и релеј или бројило требали бити наведени заједно?
Секундарни уређај ствара део стварног оптерећења трансформатора и одређује потребне карактеристике сигнала. Координација трансформатора са повезаним мерачем или релејем помаже да се осигура да су однос, тачност, оптерећење и услови ожичења одговарајући за комплетан ланац мерења.
Како боље мерење напона може ојачати заштиту електроенергетског система?
Поуздана информација о напону је један од темеља савремене електричне заштите и управљања. Оператери треба да знају шта се дешава у примарној мрежи, бројилима су потребни стабилни мерни сигнали, а заштитним релејима су потребни поуздани електрични улази када доносе одлуке о ненормалним условима.
Технологија инструменталног трансформатора ствара мост између ових захтева и високонапонског електричног система. Обезбеђивањем пропорционалног секундарног сигнала и електричног раздвајања, опрема омогућава мерним и заштитним уређајима да раде са напоном којим се може управљати, док остају функционално повезани на примарну мрежу.
Процес селекције треба да почне са самом пријавом. Примарни напон, секундарни напон, фреквенција, фазна конфигурација, распоред уземљења, тачност, оптерећење, број намотаја, изолација, окружење за инсталацију, заштита и физичке димензије треба да буду дефинисани пре него што се производ финализира.
Избор технологије је такође важан. Електромагнетни системи остају широко применљиви за мерење и заштиту средњег напона. Капацитивни дизајни могу да обезбеде одговарајућа решења за одређене апликације вишег напона, док технологије електронског сензора могу да подрже све више дигиталне електричне архитектуре.
Околишне и механичке услове треба узети у обзир са једнаком пажњом. Унутрашња опрема може да ради у контролисаном расклопном окружењу, док се спољне јединице морају борити са временским приликама, загађењем, температурним варијацијама и излагањем ултраљубичастом зрачењу.
За произвођаче и пројектне тимове тачна документација је једнако важна као и сам хардвер. Цртежи са димензијама, дијаграми намотаја, информације са натписне плочице, идентификација терминала, детаљи о изолацији, информације о тестирању и упутства за инсталацију омогућавају да се трансформатор правилно интегрише у коначни електрични систем.
На крају крајева, исправно наведеноВолтаге Трансформерје више од мерне компоненте. То је интерфејс између примарне електроенергетске мреже и система мерења, заштите, праћења и управљања који омогућавају да се савремена електрична инфраструктура може посматрати и којом се може управљати.
Треба вам решење за мерење напона за ваш систем напајања?
Цомевиллподржава решења за мерење напона специфична за примену која покривају унутрашње и спољашње конфигурације, распоред намотаја, системе изолације, захтеве заштите и прилагођене техничке спецификације. За захтеве пројекта и техничке дискусије,контактирајте нас.
