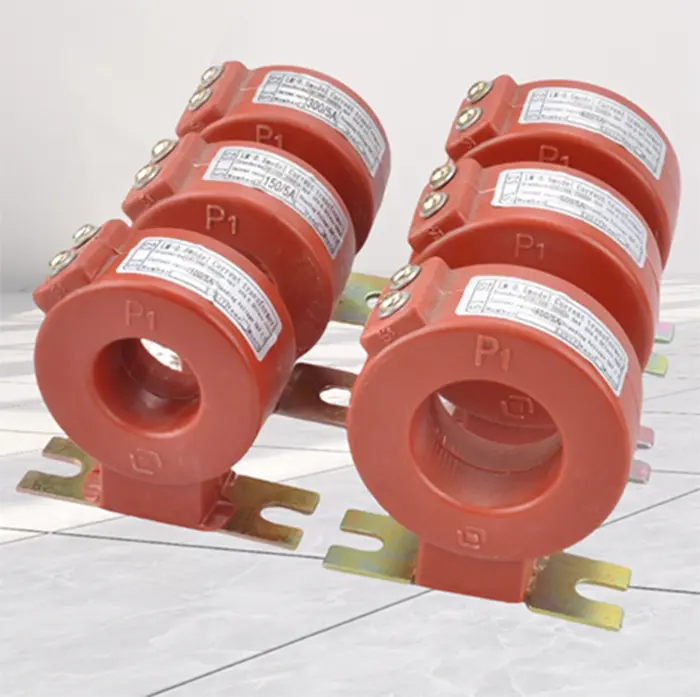

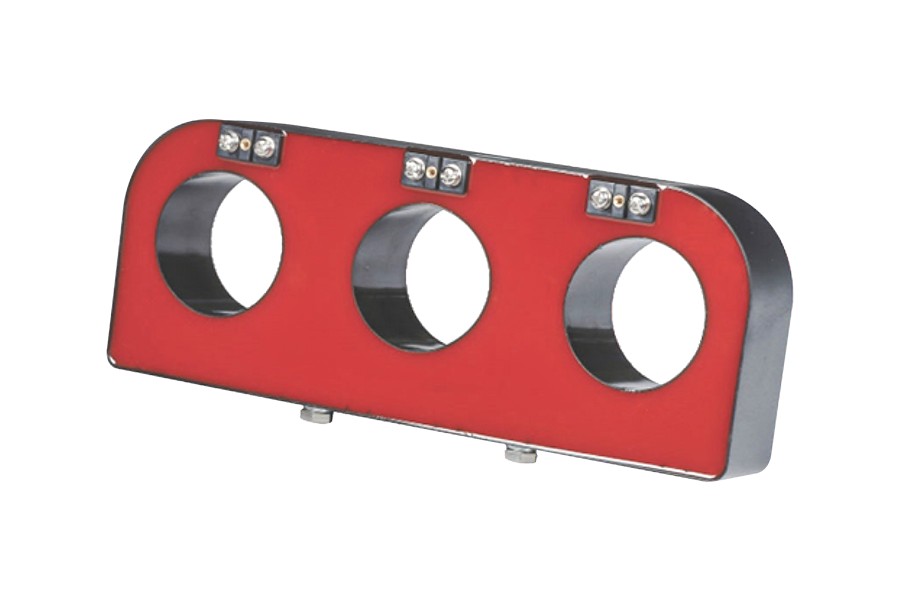

ТхеСтрујни трансформатор ормара на надувавањеје уређај за мерење и заштиту струје дизајниран за системе расклопних уређаја са изолацијом гаса као што је Ц-ГИС. Мери примарну струју и даје прецизне сигнале за мерење и релејну заштиту унутар компактних разводних ормана.Цомевилл, професионални добављач, обезбеђује квалитетне струјне трансформаторе за ормаре на надувавање који су на залихама.
Струјни трансформатор на надувавање је инсталиран унутар гасно изолованих разводних ормана где изолациони медијум може бити сумпор хексафлуорид (СФ₆) или сув ваздух. Он претвара високу примарну струју у стандардизовану секундарну струју, обично 5А или 1А, коју могу безбедно користити бројила, релеји и заштитни уређаји.
Пошто је трансформатор дизајниран за структуре Ц-ГИС разводних уређаја, он се обично монтира око улазног или излазног проводника кабла. Компактна величина омогућава да се уклопи у затворене одељке разводног уређаја уз одржавање стабилних перформанси изолације.
Цомевилл је професионална фабрика која производиСтрујни трансформатор ормара на надувавањеопрема се фокусира на поузданост конструкције и компатибилност инсталације.
1. Структура ливења од епоксидне смоле
Гвоздено језгро и секундарни намотаји су обложени епоксидном смолом, формирајући запечаћено тело отпорно на ватру.
2. Компактан дизајн инсталације
Мала величина и мала тежина омогућавају инсталацију директно на кабловска кола или сабирнице унутар ормара на надувавање.
3. Запечаћени примарни проводник
Примарни проводник је обично затворен у кућиште од нерђајућег челика или изоловано да би се одржао интегритет изолације.
4. Дизајн природног хлађења
Интегрисана изолација и дисипација топлоте омогућавају трансформатору да ради без додатне опреме за хлађење.
Називна примарна струја
Уобичајени опсези укључују 20А до 600А, у зависности од захтева дистрибутивне мреже.
Називна секундарна струја
Стандардни излази су 5А или 1А за опрему за мерење и заштиту.
Класа тачности
Типичне комбинације укључују 0,5 / 10П, подржавајући функције мерења и заштите релеја.
Називна фреквенција
Већина јединица ради на 50Хз или 60Хз.
Ниво изолације
Типични нивои изолације су 12/42/75 кВ, погодни за средњенапонске расклопне уређаје.
Прилагодљивост на животну средину
Струјни трансформатор ормара на надувавање је дизајниран за рад у затвореним расклопним срединама које могу искусити изазовне услове.
Температурни опсег
Типичне радне температуре се крећу од -5°Ц до +45°Ц.
Отпорност на загађење
Заптивена изолација смањује утицај прашине, влаге и контаминације.
Операција на великим висинама
Многи дизајни подржавају уградњу у областима до 3000 метара надморске висине.
Компатибилност изоловане гасом
Неки нови дизајни користе сув ваздух уместо СФ₆ као изолациони медијум за смањење утицаја на животну средину.
Поуздан кинески добављач опреме за струјне трансформаторе за ормаре на надувавање обезбеђује производе који се користе у више сектора дистрибуције електричне енергије.
Уобичајене апликације укључују:
Градски железнички транзитни енергетски системи
Индустријске дистрибутивне мреже
Металуршка и петрохемијска постројења
Средњенапонске трафостанице
Висока инфраструктура електроенергетске мреже
