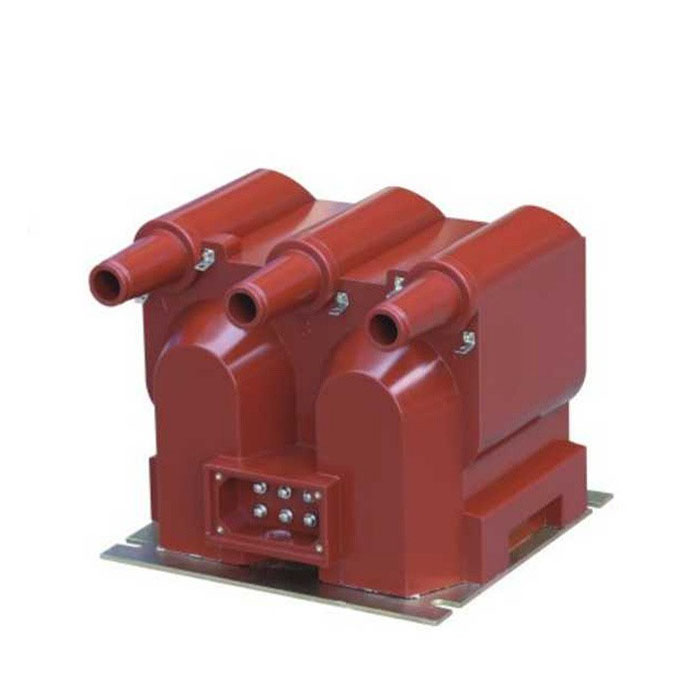

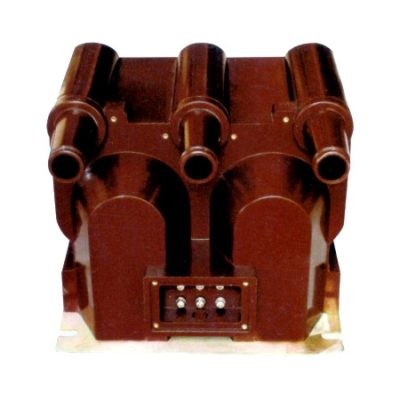

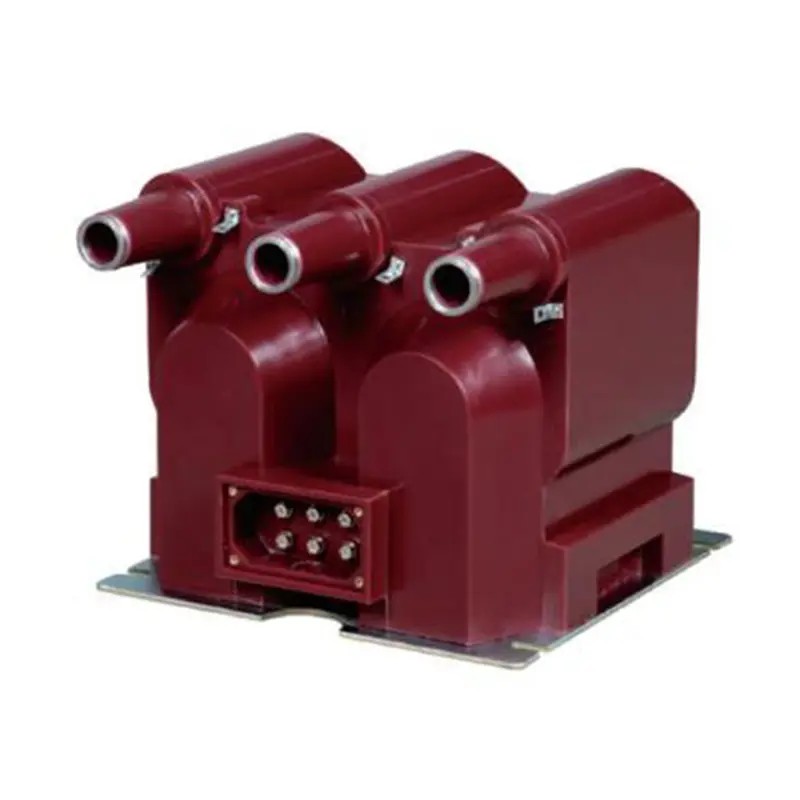

Као професионални произвођач у Кини, Цомевилл би желео да вам пружи висококвалитетни напонски трансформатор ЈСЗВ12-10Р. Поред своје структуралне прилагодљивости, трансформатор се истиче у оперативној сигурности и континуитету. Изванредна карактеристика је дизајн осигурача који се може замењивати током рада – примарни намотаји фаза А, Б и Ц су интегрисани са осигурачима за заштиту од кратког споја који се могу заменити преко секундарног терминала без прекида рада система.
ЈСЗВ12-10Р је дизајниран да се прилагоди различитим условима на лицу места. Подржава стандардну трофазну конфигурацију ожичења типа "В" и може се лако раставити на две независне једнофазне јединице, нудећи флексибилност за инсталацију и дизајн система.
Напонски трансформатор ЈСЗВ12-10Р је наменски направљен да испуни ригорозне захтеве 10кВ унутрашњих енергетских система, комбинујући прецизност мерења са оперативном поузданошћу.

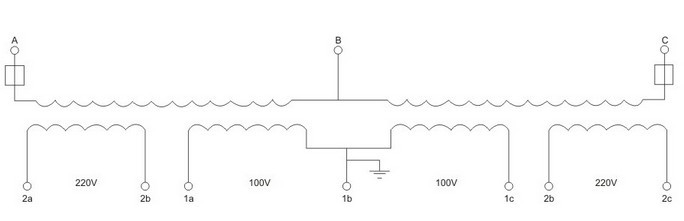

1. Функционалност двоструког секундарног излаза:
100В излаз: Дизајниран за високо прецизно мерење напона и мерење енергије.
220В излаз: Служи као поуздано помоћно напајање за управљачке механизме, смањујући потребу за додатним компонентама напајања.
2. Врхунска изолација и издржљивост:
Потпуно запечаћена висококвалитетном епоксидном смолом, која нуди изузетну отпорност на влагу, изолациону чврстоћу и заштиту од старења—идеално за сложена или затворена окружења са високом влажношћу.
Конструисан од висококвалитетних хладно ваљаних језгара од силиконског челичног лима како би се осигурали ниски губици и стабилне перформансе.
3. Свеобухватна безбедносна заштита:
Уграђени осигурачи на свим примарним намотајима пружају робусну заштиту од кратког споја.
Замена осигурача је једноставна и не захтева гашење система, обезбеђујући максимално време рада.

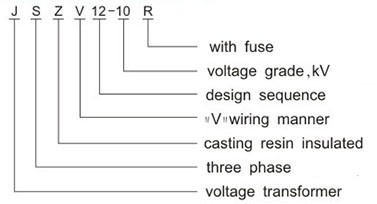

| Код | Значење | Опис |
| J | Волтаге Трансформер | Идентификује категорију опреме за тренутно препознавање. |
| S | Трофазни | Дизајниран за трофазне системе напајања како би задовољио потребе мерења и заштите у више кола. |
| Z | Ливена изолација од епоксидне смоле | Означава процес потпуно ливене изолације за повећану отпорност на влагу и издржљивост. |
| V | В-тип ожичења | Означава конфигурацију ожичења, пружајући флексибилност инсталације. |
| 12-10 | Дизајн и оцена напона | 12 је серија дизајна; 10 представља називни напон (10кВ), који прецизно одговара системским захтевима. |
| R | Витх Фусе | Означава интегрисану заштиту од кратког споја за побољшану радну сигурност. |
Да би се осигурала дугорочна стабилност и поузданост, напонски трансформатор ЈСЗВ12-10Р је дизајниран да ради у оквиру следећих параметара околине. Као професионална фабрика са дубоком стручношћу у производњи, Цомевилл такође може да обезбеди прилагођене адаптације за нестандардне услове.
Температурни опсег: -5°Ц до +40°Ц
Надморска висина: ≤ 1000м (прилагођена решења доступна за инсталације на великој надморској висини)
Релативна влажност: ≤ 80%
Окружење: Без корозивних гасова, пара или проводљиве прашине (нпр. угљеник или метални прах)
Вибрације и удари: Место уградње не сме бити без јаких вибрација или механичких удара.
облик1:технички подаци трансформатора напона за мерење
| Тип | Однос номиналног напона (В) | Класа тачности и номинални излаз (ВА) | максимални излаз (ВА) | називни ниво изолације (кВ) | |
|
|
|||||
| класа 0.2 | класа 0.5 | ||||
| ЈСЗВ12-10Р | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| ЈСЗВ12-10Р | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| ЈСЗВ12-6Р | 6000/100 | 60 |
|
7.2/32/60 | |
| Тип | Однос номиналног напона (В) | Класа тачности и номинални излаз (ВА) | максимални излаз (ВА) | називни ниво изолације (кВ) | |
|
|
|||||
| класа 0.2 | класа 0.5 | ||||
| ЈСЗВ12-10Р | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| ЈСЗВ12-10Р | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| ЈСЗВ12-6Р | 6000/100 | 60 |
|
7.2/32/60 | |
форма2:технички далаофнапонскитрансформатор запрекидачраднаснага
| Тип | Називни однос напона (В) | Класа тачности и оцењени излаз (ВА) | Краткотрајна максимална излазна снага (ВА) | називни ниво изолације (кВ) |
| ЈСЗВ12-10Р | 10/0.1/0.22 | 0,2 30 | 600 | 12/42/75 |
| ЈСЗВ12-10Р | 10/0.1/0.1 | 0,2 20 | 2×400 | 12/42/75 |
| ЈСЗВ12-6Р | 6/0.1/0.1 | 7.2/32/60 | ||
| ЈСЗВ12-3Р | 3/0.1/0.1 | 0,2 20 | 3.6/25/40 | |
| ЈСЗВ12-10Р | 10/0.1 | 0,2 20 | 500 | 12/42/75 |
| ЈСЗВ12-6Р | 6/0.1 | 7.2/32/60 |
Напомене: За напајање прекидача који ради са прекидачем, отпорни напон не сме бити већи од 15%
