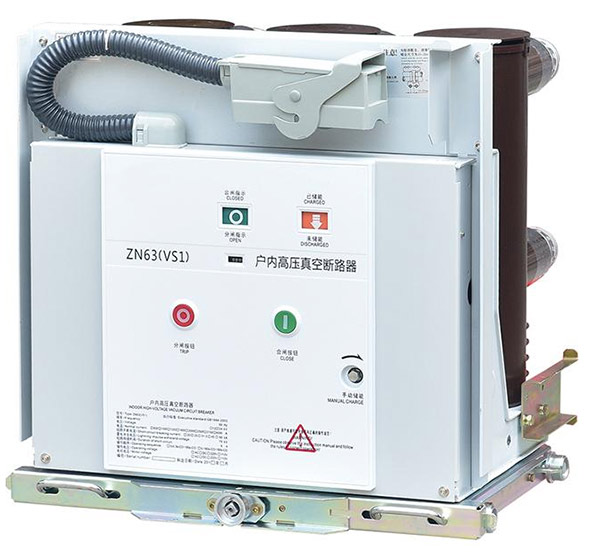

Вакуумски прекидачтехнологија је постала важно прекидачко решење за средњенапонску дистрибуцију електричне енергије јер комбинује прекид вакуумског лука са компактном механичком структуром и контролисаним електричним радом. Када се контакти раздвоје унутар затвореног вакуумског прекидача, лук се прекида кроз процес који се суштински разликује од прекида ваздушног, уљног или гасног кола. Ова архитектура може да подржи брзо отклањање кварова, смањено рутинско сервисирање прекидачке коморе, компактну конструкцију расклопног уређаја и поновљено пребацивање под дефинисаним радним условима. Међутим, учинак прекидача не може се проценити само на основу његовог прекидајућег медија. Називни напон, називна струја, способност кратког споја, ниво изолације, контактни систем, радни механизам, заштитни релеј, контролни напон, окружење за инсталацију, механичка издржљивост и применљиви захтеви за испитивање доприносе коначном систему. Разумевање ових односа је од суштинског значаја за инжењере, произвођаче расклопних уређаја, комуналне компаније, индустријске објекте, пројекте обновљиве енергије и друге кориснике средњег напона.
Садржај
Кликните на било коју тему да бисте прешли директно на одељак.
- 1. Зашто је за средњенапонско пребацивање потребна посебна заштита?
- 2. Како функционише прекид вакуумског лука?
- 3. Које су главне компоненте прекидача?
- 4. Како номинални напон и струја утичу на избор?
- 5. Зашто су важне могућности кратког споја и брзина прекида?
- 6. Како оперативни механизам утиче на перформансе?
- 7. Која је разлика између дизајна у затвореном и на отвореном?
- 8. Како се вакуумски прекидачи пореде са другим технологијама прекида?
- 9. Како прекидач ради са заштитним релејима и сензорима?
- 10. Које апликације користе ову технологију пребацивања?
- 11. Које уобичајене грешке при избору и инсталацији треба избегавати?
- 12. Како треба вредновати тестирање и стандарде?
- 13. Шта треба да садржи професионална техничка спецификација?
- 14. Често постављана питања
Зашто је за средњенапонско пребацивање потребна посебна заштита?
Електрични системи средњег напона раде на напонским нивоима који захтевају пажљиво координисану опрему за пребацивање и заштиту. Преклопни уређај не само да мора да носи нормалну струју оптерећења, већ и да правилно реагује када на мрежи дође до квара.
Електричне дистрибутивне мреже рутински повезују трансформаторе, моторе, генераторе, индустријске напоне, комуналне водове, обновљиве изворе енергије и друга оптерећења. У нормалним условима струја тече непрекидно кроз проводнике и склопну опрему. Током кратког споја, међутим, струја може драматично да порасте и да генерише значајан топлотни и електродинамички стрес.
Прекидач обезбеђује контролисан начин прекидања те струје. Његов рад треба да буде усклађен са заштитним релејима, струјним трансформаторима, напонским трансформаторима, управљачким круговима и целокупном филозофијом заштите електричне мреже.
Медиј за прекид је посебно важан. Историјски гледано, прекидачи су користили неколико метода за контролу лука који се формира када се контакти раздвоје. Ваздух, нафта и разни гасови су коришћени у различитим генерацијама опреме. Вакум технологија пружа још један приступ у коме се примарни процес прекидања лука одвија унутар затвореног вакуумског прекидача.
Прекидач може да повеже или искључи дефинисано електрично коло под његовим номиналним радним условима.
Када заштитни систем открије квар, прекидач може да отвори и прекине струју у оквиру своје специфициране могућности прекидања.
Када је интегрисан у одговарајућу архитектуру расклопног уређаја, прекидач може учествовати у дефинисаним процедурама изолације и одржавања.
Рад прекидача ради са сензорским и заштитним уређајима за изолацију кварова уз очување предвиђене структуре дистрибуције.
Функцију прекидача стога треба размотрити на нивоу система. Висок степен прекидања не може да компензује нетачну поставку заштите. Добро дизајниран прекидач не може да компензује неадекватан завршетак кабла. Софистицирани контролер не може да исправи механички механизам који није правилно одржаван.
Добар инжењеринг расклопних уређаја повезује ове елементе. Прекидач, сабирница, фидер, заштитни релеј, инструментални трансформатори, управљачка снага, блокаде и кућиште морају бити специфицирани око истог електричног система.
Зашто се прекид због грешке разликује од обичног пребацивања
Отварање кола под нормалним условима оптерећења и отклањање кратког споја нису еквивалентне операције. Током квара, струја може бити много већа, а електрична енергија повезана са кваром је значајна.
Прекидач стога мора бити способан да прекине струју на напону и системским условима за које је пројектован. Процес прекида се такође мора десити довољно брзо да би се заштитила повезана опрема и одржала предвиђена координација заштите.
Ово чини технологију прекида фундаменталном инжењерском одлуком, а не карактеристиком козметичког производа.
Како функционише прекид вакуумског лука?
Дефинишућа карактеристика прекида вакуума је употреба затвореног вакуумског прекидача као коморе за гашење лука. Прекидач садржи фиксне и покретне електричне контакте затворене у контролисаном вакуумском окружењу.
Када су контакти затворени, струја тече кроз контактне површине. Када радни механизам командује прекидачу да се отвори, покретни контакт се одваја од фиксног контакта. Како се контактне површине раздвајају, између њих се може формирати електрични лук.
За разлику од лука у ваздуху, вакуумски прекидач не обезбеђује значајан гасни медијум за одржавање конвенционалне јонизоване путање. Процес прекида је стога у великој мери вођен металном паром која настаје из контактног материјала током догађаја одвајања.
Раздвајање контаката
Покрет отварања мора бити прецизно контролисан. Брзина контакта, ход контакта, контактни притисак и механички однос између покретног контакта и радног механизма утичу на перформансе.
Контактима је потребно довољно померања да би се успоставила потребна диелектрична удаљеност након прекида струје. Механички механизам стога мора да обезбеди доследно кретање током поновљених операција.
Понашање металне паре
Током стварања лука, материјал из контаката може формирати металну пару. Ова пара обезбеђује привремени проводни медијум који подржава лук. Када се струја приближи својој природној струји нули у колу наизменичне струје, лук се може угасити и метална пара се брзо кондензује.
Прекидач тада мора да поврати довољну диелектричну чврстоћу између раздвојених контаката да издржи напон електричног поврата.
Контактни материјал
Контактни материјал је значајан део дизајна вакуумског прекидача. Треба да подржи ношење струје, прекид лука, отпорност на ерозију и опоравак диелектрика.
Различити дизајни прекидача користе специфичне контактне легуре и геометрије за контролу дистрибуције струје и магнетних ефеката током прекида.
Заштита
Метална пара настала током прекида може се таложити на околне површине. Заштитне структуре унутар прекидача помажу у контроли где овај материјал путује и помажу у одржавању потребне дистрибуције електричног поља.
| Фаза прекида | Шта се дешава | Десигн Рекуиремент |
|---|---|---|
| Затворени контакти | Кроз контактни систем тече струја | Низак контактни отпор и поуздан контактни притисак |
| Отварање контакта | Контакти почињу да се раздвајају и може се формирати лук | Контролисана брзина отварања и геометрија контакта |
| Лучни период | Метална пара подржава електричну проводљивост | Контролисано понашање лука и контактна ерозија |
| Тренутна нула | Наизменична струја достиже природну нулту тачку | Брзи опоравак диелектрика |
| После прекида | Раздвојени контакти издржавају повратни напон | Стабилна изолација између контаката |
Зашто је запечаћени прекидач битан
Вакумски прекидач је запечаћена компонента. Његово унутрашње окружење се успоставља током производње и одржава током предвиђеног радног века.
Ово се разликује од система који зависе од велике запремине течности или гаса као примарног медијума за прекид. Вакумски прекидач се може упаковати у релативно компактан склоп и интегрисати у расклопну опрему на неколико начина.
Међутим, запечаћени прекидач не значи да цео прекидач не захтева одржавање. Погонски механизам, спољна изолација, терминали, управљачка кола, лежајеви, везе и интерфејси расклопних уређаја и даље захтевају одговарајућу инспекцију и одржавање.
Вакуумски прекид стога треба схватити као један део архитектуре прекидача. Његова ефикасност зависи од дизајна контакта, конструкције прекидаца, механичког померања, опоравка изолације и координације са системом заштите.
Које су главне компоненте прекидача?
Савремени средњенапонски прекидач садржи неколико функционалних склопова. Сваки доприноси или тренутној путањи, процесу прекида, механичком раду, изолационом систему, управљачком интерфејсу или структури инсталације.
Вакумски прекидац
Вакумски прекидач садржи фиксни контакт, покретни контакт, контактну шипку, унутрашње заштитне елементе и заптивено кућиште. То је део одговоран за прекид струје унутар вакуумског окружења.
Његова тачност димензија и унутрашња конструкција су критични јер контактни зазор, поравнање, контактни притисак и диелектрична геометрија морају остати унутар предвиђених граница пројектовања.
Оперативни механизам
Радни механизам претвара ускладиштену или испоручену механичку енергију у контактни покрет. Механизми са опругом се широко користе у апликацијама средњег напона, док су електромагнетни оперативни системи доступни у одређеним изведбама.
Механизам мора отварати и затварати прекидач са доследним временским и ходом. Такође треба да одржава потребну контактну силу у затвореном положају.
Изолациони носачи
Изолација подржава физички одвојене компоненте под напоном од уземљеног кућишта и околних структура. Они такође помажу у одржавању потребних зазора и механичке стабилности.
Терминали и струјни пут
Примарни терминали повезују прекидач са узводном и низводном електричном мрежом. Њихов дизајн одређује како се прекидач повезује са сабирницама, кабловским везама или другим компонентама расклопног уређаја.
Систем положаја и индикације
У многим инсталацијама расклопних уређаја, механички индикатори показују да ли је прекидач отворен, затворен или у другом дефинисаном положају. Ово може бити посебно важно за опрему која се извлачи.
Управљачка и помоћна кола
Помоћни контакти, калемови за окидање, завојнице за затварање, моторни погони, позициони прекидачи и друга кола омогућавају прекидачу да комуницира са заштитном и управљачком опремом.
| Компонента | Главна функција | Кључно инжењерско разматрање |
|---|---|---|
| Вакумски прекидац | Прекид лука | Дизајн контакта, вакуумски интегритет, диелектрични опоравак |
| Оперативни механизам | Отварање и затварање контаката | Брзина, путовање, сила, доследност, издржљивост |
| Изолациони носачи | Електрично одвајање и конструкцијска подршка | Диелектричне перформансе и механичка чврстоћа |
| Примарни терминали | Повежите прекидач на струјни круг | Тренутни капацитет, геометрија прикључка, пораст температуре |
| Помоћни контакти | Повратне информације о статусу и контроли | Поузданост контаката и компатибилност кола |
| Искључите и затворите кругове | Електрично активирање | Контролни напон, тајминг, координација заштите |
Механичка синхронизација
Трофазним прекидачима су потребни контакти да би радили на координисан начин. Механизам преноси кретање на појединачне полове тако да се фазе отварају и затварају унутар потребног временског односа.
Прекомерне временске варијације могу утицати на перформансе прекидача, тако да су подешавање и инспекција механизма важни делови контроле квалитета и одржавања.
Зашто је интеграција компоненти важна
Прекидач високог квалитета не може да надокнади лоше поравнање механизма. Јака изолација не може да компензује погрешно пројектовану терминалну везу. Тачан релеј не може компензовати неадекватно ожичење контроле.
Поуздане перформансе прекидача стога зависе од интеракције свих ових компоненти.
Како номинални напон и струја утичу на избор?
Називни напон и струја успостављају основни електрични радни омотач прекидача. Оне су међу првим спецификацијама које инжењери испитују, али су само део комплетне техничке евалуације.
Називни напон
Називни напон мора одговарати електричном систему у којем ће прекидач радити. Изолациони систем такође мора бити пројектован за релевантне напоне снаге-фреквенције и прелазне напоне.
Средњонапонски прекидачи могу се производити за различите напонске класе. Фамилије производа могу укључивати опрему око 10 кВ, 12 кВ, 24 кВ, 36 кВ или друге дефинисане вредности у зависности од дизајна и тржишта.
Стварни избор треба да прати номинални напон система и применљиви стандард, а не да једноставно бира следећу доступну оцену.
Називна струја
Називна струја представља континуирану струју коју прекидач може да носи под дефинисаним условима. Због тога су топлотне перформансе централне за спецификацију.
Контакти, терминали, проводници, флексибилне везе, интерфејси сабирница и вентилација кућишта доприносе стварању и дисипацији топлоте.
Фреквенција
Фреквенција напајања утиче на електрично понашање система за прекид и припадајуће опреме за заштиту и мерење. Производи могу бити специфицирани за 50 Хз, 60 Хз или другу дефинисану радну фреквенцију.
Ниво изолације
Координација изолације укључује више од номиналног радног напона. Опрема ће можда морати да издржи отпорне услове напона и импулса снаге и фреквенције дефинисане примењивим захтевима дизајна.
| Параметар | Шта дефинише | Зашто је важно |
|---|---|---|
| Називни напон | Класа напона електричног система | Одређује захтеве за изолацијом и прекидачима |
| Називна струја | Могућност континуиране струје | Одређује топлотне и проводничке захтеве |
| Називна фреквенција | Радна фреквенција електроенергетског система | Осигурава компатибилност са електричном мрежом |
| Ниво изолације | Захтеви за диелектричну отпорност | Подржава координацију изолације |
| Оцена кратког споја | Способност прекида струје квара и отпорности | Штити опрему током мрежних кварова |
Разматрања о порасту температуре
Непрекидна струја производи топлоту на електричним контактима и проводницима. Способност пораста температуре стога треба да се процени заједно са распоредом кућишта.
Прекидач инсталиран унутар компактног металног кућишта може доживети различите термичке услове од истог прекидача инсталираног у већем вентилисаном систему. Температура околине и висина инсталације такође могу утицати на топлотне перформансе.
Напон система је само почетна тачка
Два прекидача могу делити сличан напон, али се разликују по јачини струје, могућности кратког споја, радном механизму, конфигурацији изолације, распореду терминала и механичкој издржљивости.
Професионална спецификација стога треба да избегава свођење избора на један број.
Зашто су важне могућности кратког споја и брзина прекида?
Перформансе кратког споја су једна од најважнијих спецификација у избору средњенапонског прекидача. Квар може да генерише веома велике струје и велике електромеханичке силе у кратком периоду.
Струја кратког споја
Доступну струју квара одређује електрична мрежа, укључујући генераторе, трансформаторе, проводнике и импедансу система. Инжењер расклопних уређаја то обично утврђује кроз студију кратког споја.
Прекидач мора имати могућност прекидања која одговара израчунатим условима квара.
Прекидна струја
Прекидач мора бити способан да прекине специфицирану струју кратког споја на називном напону система. Процес прекида треба да одржи опоравак диелектрика након што је струја угашена.
Краткотрајна отпорност
Склопови разводних уређаја такође могу бити изложени струјама квара док заштитни систем отклања догађај. Механичка и термичка структура морају да издрже дефинисану струју током одговарајућег трајања.
Пеак издржати
Вршна вредност струје квара производи електродинамичке силе на проводнике и структурне компоненте. Механички дизајн мора узети у обзир ове напоне.
Време прекида
Целокупна секвенца уклањања квара укључује неколико фаза: откривање квара, одлука релеја, пренос сигнала о искључењу, кретање оперативног механизма, раздвајање контаката, прекид лука и опоравак мреже.
Прекидач не делује независно. Потпуно време чишћења зависи од релеја, управљачког кола, окидача, механичког механизма, кретања контакта и електричног система.
Заштитни релеј мора да идентификује квар и изда команду за искључење у оквиру предвиђеног времена рада.
Електрична путања између релеја и прекидача мора исправно пренети команду за искључење.
Механички систем мора да преведе електричну команду у поновљиво кретање контакта.
Прекидач мора очистити струју и повратити потребну диелектричну снагу.
Зашто је прекидање медија важно
Медијум за прекид одређује како се лук понаша током раздвајања контакта. Технологија вакуума обезбеђује контролисано затворено окружење и користи геометрију контакта и понашање материјала да би се постигао прекид.
Ово може омогућити компактне димензије прекидача и релативно једноставну комору за прекидање у поређењу са неким старијим технологијама прекида.
Међутим, коначна оцена прекидача и даље зависи од комплетног дизајна. Вакумска технологија не значи да сваки вакуумски прекидач може прекинути било коју произвољну струју квара.
Исправан технички приступ је стога да почнете са израчунатим нивоом грешке у систему, а затим проверите номиналне способности прекидања и отпорности прекидача према важећем стандарду.
Како оперативни механизам утиче на перформансе?
Радни механизам одређује колико се брзо и доследно померају контакти прекидача. Пошто се прекид дешава током прецизног низа механичких догађаја, дизајн механизма је кључан за перформансе.
Механизми за рад са опругама
Опружни механизми складиште механичку енергију пре операције затварања или отварања. Команде електричне контроле ослобађају ускладиштену енергију за померање контаката прекидача.
Ова архитектура се широко користи у расклопним уређајима средњег напона јер механизам може да обезбеди контролисано кретање контакта без потребе за континуираним електричним напајањем током читавог механичког хода.
Електромагнетни механизми
Неки дизајни прекидача користе електромагнетне оперативне системе за генерисање покрета контакта. Ови механизми могу да обезбеде различите оперативне карактеристике и могу се бирати у складу са специфичном архитектуром прекидача и захтевима управљања.
Операција затварања
Приликом затварања, механизам мора спојити контакте са одговарајућом брзином и коначном контактном силом. Стабилно понашање затварања помаже у смањењу механичког утицаја и осигурава правилно провођење струје.
Операција отварања
Ход отварања мора бити довољно брз и конзистентан да подржи планирани процес прекида. Удаљеност и брзина раздвајања контаката су важни јер прекидач треба да успостави исправан диелектрични услов након прекида струје.
Складиштење енергије
Механизми обично укључују индикатор за складиштење енергије или систем за пуњење на мотор. Контролни систем може утврдити да ли механизам има довољно енергије за следећу операцију.
Механичка издржљивост
Понављане операције доводе до хабања опруга, вратила, лежајева, полуга, резова и помоћних прекидача. Тестирање механичке издржљивости помаже да се утврди да ли механизам може да изврши одређени број операција без неприхватљивог погоршања.
| Област механизма | Обавезно понашање | Могућа забринутост због квара |
|---|---|---|
| Складиштење енергије | Поуздана припрема за рад | Непотпуно пуњење или проблеми са мотором |
| Отварање погона | Доследно брзо раздвајање контаката | Споро кретање, хабање, механичка опструкција |
| Затварање погона | Контролисано ангажовање контаката | Претерани утицај или непотпуно затварање |
| Латцхинг | Сигурна контактна позиција | Неисправно подешавање или истрошеност браве |
| Помоћни прекидачи | Тачна повратна информација о положају | Нетачна индикација или деградација контакта |
Механички тајминг је важан
За трофазни прекидач, рад три пола мора остати унутар специфицираног временског односа. Прекомерне варијације од пола до пола могу утицати на понашање при пребацивању и треба их контролисати током производње и одржавања.
Одржавање механизма
Запечаћени прекидач може захтевати ограничено сервисирање током предвиђеног радног века, али механизам је спољашњи и механички. Инспекција спојева, подмазивања где је наведено, причвршћивача, опруга, лежајева и помоћних контаката остаје важна.
План одржавања треба да прати техничка упутства произвођача и стварну функцију пребацивања инсталације.
Која је разлика између дизајна у затвореном и на отвореном?
Унутрашњи и спољашњи прекидачи могу да користе исти основни принцип прекида док имају веома различите механичке и еколошке захтеве.
Индоор бреакерс
Унутарњи прекидачи се обично инсталирају у разводним ормарима или електричним просторијама. Њихово окружење може бити више контролисано, омогућавајући компактну изолацију и аранжмане кућишта.
Унутрашњи дизајни се често појављују као извлачиве јединице или фиксне инсталације унутар металних разводних уређаја. Тачан распоред зависи од архитектуре панела.
Оутдоор бреакерс
Опрема на отвореном мора толерисати кишу, влагу, температурне промене, сунчеву светлост, загађење, прашину, ветар и друге стресове околине.
Производи за спољашњу употребу стога захтевају одговарајуће заптивање кућишта, спољну изолацију, избор материјала, површинску заштиту и механизме отпорне на временске услове.
Композитна изолација
Спољни прекидачи могу користити композитне изолационе материјале као што су силиконска гума или компоненте на бази епоксида у зависности од архитектуре производа. Ови материјали могу да подрже перформансе изолације у променљивим условима околине када су правилно пројектовани.
Инсталације монтиране на стубове
Неки спољни разводни прекидачи су дизајнирани за монтажу на стуб. Ова конфигурација може поједноставити интеграцију у надземне дистрибутивне мреже и омогућити комутационом уређају да заузме релативно мали отисак.
Инсталације трафостаница
Прекидачи подстаница могу се инсталирати на конструкције или унутар склопова расклопних уређаја на отвореном. Њихово повезивање на сабирнице, струјне трансформаторе, напонске трансформаторе, одводнике пренапона и системе уземљења треба координирати.
| Врста инсталације | Типично окружење | Главни фокус дизајна |
|---|---|---|
| Индоор свитцхгеар | Електричне просторије и затворени ормари | Компактност, интеграција преграда, приступ сервису |
| Дистрибуција на отвореном | Мреже на отвореном | Отпорност на временске услове и перформансе изолације |
| Поле-моунтед | Надземни дистрибутивни системи | Тежина, монтажна структура, даљинско управљање |
| Спољна трафостаница | Комуналне и индустријске трафостанице | Отпорност на животну средину, интеграција сабирница, координација изолације |
Фактори животне средине
Температура, надморска висина, загађење, влажност, изложеност соли и ултраљубичасто зрачење могу утицати на избор опреме.
На пример, велика надморска висина може утицати на диелектричне перформансе ваздушне изолације, док озбиљно загађење може утицати на спољашње изолационе површине. Обално окружење може повећати изложеност корозији, посебно око металних конструкција и прикључака.
У затвореном не значи без одржавања
Опрема у затвореном простору је заштићена од директног времена, али прашина, кондензација, промена температуре и механичко хабање и даље могу утицати на механизам и електричне везе.
Заштиту животне средине стога треба процењивати реално, а не претпостављати да опрема у затвореном простору ради у идеалним условима.
Како се вакуумски прекидачи пореде са другим технологијама прекида?
Разумевање разлика између технологија прекида помаже инжењерима да донесу информисану техничку одлуку. Свака технологија има своје електричне, механичке, еколошке карактеристике и карактеристике одржавања.
Прекид ваздуха
Прекид ваздушног кола користи ваздух као медијум за лук. Историјски гледано, ваздушни системи су коришћени у многим класама напона. Њихов дизајн може укључивати лукове, магнетно издувавање или друге методе за контролу лука.
На средњем напону, компактни вакуумски прекид може понудити другачију физичку архитектуру постављањем процеса прекида унутар затворене коморе.
Прекид уља
Уљни прекидачи користе изолационо уље и као изолациони медијум и као део процеса гашења лука. Старије инсталације могу и даље да садрже такву опрему, али модерне средњенапонске инсталације често користе алтернативне технологије.
Уљни системи захтевају пажњу на стање уља, задржавање, цурење, контаминацију и сродна питања одржавања.
СФ6 прекид
Гас СФ6 се историјски користио у опреми са гасном изолацијом и гасним прекидачима због своје електричне изолације и карактеристика за гашење лука. Међутим, еколошка разматрања су подстакла развој и усвајање алтернативних технологија у одговарајућим применама.
Вакуумски прекид
Вакуумски прекид користи затворену вакуумску комору. Његов компактни елемент за прекидање и недостатак изолационог уља унутар прекидача су важне карактеристике технологије.
| Технологија | Арц Медиум | Типично разматрање |
|---|---|---|
| Ваздух | Ваздух | Структура контроле лука и захтеви физичке изолације |
| уље | Изолационо уље | Стање уља, задржавање, одржавање |
| СФ6 гас | СФ6 | Заптивање гаса, руковање, еколошка разматрања |
| Вакуум | Вакуум са понашањем лука метална пара | Дизајн прекидаца, материјал контакта, перформансе механизма |
Зашто се вакуумска технологија широко користи у средњем напону
Вакуумски прекид може да обезбеди компактан прекидач, брзо гашење лука и затворено окружење за прекид. Ове карактеристике се добро уклапају са унутрашњим расклопним уређајима средњег напона и многим апликацијама за дистрибуцију на отвореном.
Технологија је такође компатибилна са савременим механизмима прекидача и системима дигиталне заштите.
Избор технологије треба да остане специфичан за примену
Технички није исправно прогласити један медиј за прекид универзално супериорним. Исправан приступ је упоређивање захтева електричне мреже, расположивог простора за инсталацију, услова околине, радног времена, архитектуре заштите, важећих стандарда и стратегије одржавања.
Одговарајућа технологија је она која задовољава комплетан скуп захтева.
Како прекидач ради са заштитним релејима и сензорима?
Прекидач ретко ради сам. Његове радње искључења и затварања су обично координиране са заштитним системом који мери електричне услове и одређује када је потребна радња прекидача.
Струјни трансформатори
Струјни трансформатори обезбеђују скалиране информације о струји заштитним релејима и бројилима. Њихови односи и карактеристике тачности треба да одговарају шеми заштите.
Струјни трансформатор и прекидач чине део истог ланца за отклањање кварова. Ако је ЦТ конфигурација или ожичење неисправни, релеј можда неће примити очекивани сигнал.
Напонски трансформатори
Напонски трансформатори могу пружити информације о напону за заштиту, мерење, синхронизацију и контролу. У зависности од заштитне функције, релеј може користити напон заједно са струјом за одређивање електричног стања мреже.
Заштитни релеји
Заштитни релеји континуирано процењују електрична мерења. У зависности од примене, функције могу укључивати прекомерну струју, земљоспој, поднапон, пренапон, усмерену заштиту, заштиту мотора, заштиту трансформатора или друге специјализоване функције.
Путни круг
Када релеј утврди да би прекидач требало да се отвори, он шаље команду за искључење кроз контролни круг. Завојница активира механизам, који затим раздваја контакте.
Контрола затварања
Затварање је такође контролисано. Систем може укључивати локалне и даљинске контроле затварања, електричне блокаде, функције синхронизације и дозвољене сигнале.
| Елемент система | Функција | Однос према Разбијачу |
|---|---|---|
| Струјни трансформатор | Мери струју | Обезбеђује заштиту и улаз за мерење |
| Трансформатор напона | Мери напон | Пружа информације о напону за заштиту и контролу |
| Заштитни релеј | Процењује електричне услове | Издаје трип или дозволе команде |
| Трип цоил | Претвара електричну команду у механичку акцију | Иницира отварање прекидача |
| Контролни систем | Надгледа пребацивање и статус | Управља локалним, удаљеним и блокираним радом |
Интерлоцкинг
Преклапање је важна безбедносна карактеристика. Механичке или електричне блокаде могу спречити изабране радње када је опрема у неодговарајућем стању.
На пример, извлачивом прекидачу можда није дозвољено да се креће између позиција док је затворен. Прекидач за уземљење може бити спречен да ради док је примарно коло под напоном, у зависности од архитектуре система.
Даљинско праћење
Савремене електричне инсталације све више користе дигиталну комуникацију за праћење положаја прекидача, статуса искључења, стања механизма и других параметара.
Даљинске информације могу побољшати оперативну свест, али дигитални надзор не замењује исправне локалне безбедносне процедуре. Тимовима за одржавање је и даље потребна дефинисана изолација, верификација, уземљење и радне праксе.
Које апликације користе ову технологију пребацивања?
Технологија вакуумског прекида се користи у многим апликацијама средњег напона јер њена компактна форма и запечаћени прекидач одговарају широком спектру дистрибутивних архитектура.
Користи се за комутацију фидера, трансформаторске везе, сабирнице и заштиту дистрибуције унутар комуналних мрежа.
Користи се за средњенапонске фидере који опслужују моторе, трансформаторе, процесну опрему и интерне дистрибутивне системе.
Подржава системе сакупљања, трансформаторске везе, заштиту фидера и контролисано укључивање у соларним и ветроинсталацијама.
Може се применити на средњенапонске дистрибутивне мреже где опрема мора да ради у захтевним индустријским окружењима.
Користи се у великим зградама и кампусима који примају струју средњег напона и дистрибуирају енергију преко трансформатора и фидера.
Може да подржи електричну дистрибуцију за железницу, транзит, аеродроме и другу инфраструктуру која захтева контролисано пребацивање средњег напона.
Дистрибуција комуналних услуга
Комуналне мреже користе средњенапонске прекидаче за управљање напајачима и секционисање дистрибутивних кола. Прекидач може да изолује неисправан фидер док дозвољава другим деловима мреже да остану под напоном када то дозвољавају топологија мреже и координација заштите.
Спољне конфигурације монтиране на стубове могу бити корисне у системима за надземне дистрибуције, док су унутрашњи прекидачи често интегрисани у подстанице и компактне дистрибутивне склопове.
Индустријска дистрибуција
Индустријска постројења могу имати више средњенапонских мотора, трансформатора, процесних линија и великих електричних оптерећења. Селективна заштита је посебно важна јер непотребно окидање већег дистрибутивног дела може утицати на неколико низводних кола.
Прекидач стога треба да ради са заштитном шемом која одражава електричну архитектуру постројења.
Заштита трансформатора
Прекидачи средњег напона могу се користити на примарној или секундарној страни трансформатора у зависности од дизајна мреже. Заштитни систем може да садржи прекомерне струје, земљоспој, температуру и друге функције специфичне за трансформатор.
Пребацивање мотора
Велики мотори могу захтевати средњенапонско пребацивање и заштиту. Примене мотора представљају сопствене изазове јер почетне струје могу бити знатно веће од нормалне радне струје.
Прекидач и заштитни релеј се стога морају изабрати у складу са карактеристикама покретања мотора и захтевима заштите.
Системи обновљиве енергије
Пројекти за соларну енергију и ветар често садрже вишеструке доводе за прикупљање и интерфејсе трансформатора. Средњонапонски прекидачи се могу користити за повезивање и изолацију делова мреже сакупљања и координацију заштите са производном опремом.
Критична инфраструктура
Болнице, центри података, аеродроми, постројења за третман воде и комуникациона инфраструктура могу захтевати високо координисане средњенапонске дистрибутивне системе. Избор прекидача у овим окружењима је уско повезан са редундантношћу, селективношћу заштите, процедурама одржавања и континуитетом рада.
У свим овим апликацијама, прекидач је део веће електричне архитектуре. Апликација одређује тачан напон, струју, оцену квара, шему заштите, распоред контроле, дизајн животне средине и стратегију одржавања.
Које уобичајене грешке при избору и инсталацији треба избегавати?
Многи проблеми са прекидачима могу се пратити до непотпуних спецификација или претпоставки за инсталацију. Најважније грешке се јављају када инжењери третирају прекидач као изоловану компоненту уместо као део комплетног система заштите и дистрибуције.
- Бирање само по напону:Називна струја, способност квара, изолација, радни механизам и окружење такође морају да одговарају.
- Занемаривање прорачуна кратког споја:Доступну струју квара треба утврдити пре него што се дефинише снага прекидача.
- Игнорисање координације заштите:Подешавања релеја и перформансе прекидача морају подржавати жељену селективност.
- Потцењивање кабловског простора:Завршеци каблова и радијуси савијања могу утицати на практичан распоред расклопних уређаја.
- Гледајући контролни напон:За кола за искључење и затварање потребно је одговарајуће помоћно напајање.
- Игнорисање блокада:Радне секвенце треба проверити у односу на комплетну архитектуру расклопног уређаја.
- Прескакање планирања одржавања:Механизам, терминали, управљачка кола и околна склопна опрема и даље захтевају инспекцију.
- Коришћење непотпуне документације:Цртежи, дијаграми ожичења, подаци са натписне плочице и записи о испитивању треба да описују исту конфигурацију.
Проблем „највиша оцена је увек боља“.
Виша оцена није аутоматски исправан инжењерски избор. Прекидач и даље треба да се уклопи у физичку расклопну опрему, распоред каблова, заштитни систем, контролни напон и окружење за инсталацију.
Избор треба да се заснива на израчунатим захтевима и применљивим маргинама дизајна.
Проблем „вакуум значи без одржавања“.
Вакумски прекидач је запечаћен, али прекидач садржи механичке и електричне компоненте које се могу хабати. Опруге, лежајеви, спојнице, помоћни прекидачи, окидачки кругови, терминали и контролни конектори остају релевантне тачке одржавања.
Проблем „свуда исти прекидач“.
Чиста унутрашња индустријска просторија и обална трафостаница на отвореном представљају веома различита окружења. Не треба аутоматски претпоставити да иста физичка конструкција одговара обема.
Проблем "инсталације касније".
Монтажа прекидача, завршетак кабла, контролно ожичење, блокаде и димензије кућишта морају се узети у обзир приликом пројектовања расклопног уређаја. Надоградња ових детаља након производње може бити тешка.
Проблем „једном документу“.
Промене направљене током пројекта треба да се доследно одражавају у једнолинијском дијаграму, цртежима панела, шемама ожичења, подешавањима заштите, опису материјала и документима за пуштање у рад.
Како треба вредновати тестирање и стандарде?
Средњонапонски прекидачи су електрични уређаји од кључне важности за сигурност, тако да тестирање игра централну улогу у потврђивању њихових перформанси.
ИЕЦ 62271 је важна фамилија стандарда који покривају високонапонске расклопне и управљачке уређаје. Различити делови се односе на различите типове опреме и захтеве за испитивање.
Рутинско тестирање
Рутинско тестирање се врши на произведеној опреми како би се потврдило да је свака производна јединица усклађена са применљивим захтевима дизајна.
Тачан програм тестирања зависи од дизајна прекидача, али може укључивати електричне, механичке, контролне и провере везане за изолацију.
Тестирање типа
Типска испитивања потврђују перформансе одређеног дизајна под одређеним условима испитивања. Они могу да се баве порастом температуре, диелектричним перформансама, прекидима у кратком споју, механичком издржљивошћу, понашањем унутрашњег лука и другим карактеристикама где је применљиво.
Диелектрично испитивање
Диелектрични тестови процењују да ли изолациони систем може да издржи наведени напон напона. Ово може укључивати тестове отпорности на фреквенцију снаге и тестове у вези са импулсима у зависности од применљивих захтева.
Испитивање механичке издржљивости
Тестови механичке издржљивости процењују да ли радни механизам може да изврши потребан број операција пребацивања без неприхватљивог погоршања.
Испитивање кратког споја
Тестови типа кратког споја могу проценити способност прекидача да прекине дефинисане услове струје квара. Ово је једна од најзначајнијих демонстрација комплетног система прекида.
Испитивање пораста температуре
Испитивање пораста температуре проверава термичко понашање компоненти које носе струју под дефинисаним струјним условима. Отпор контакта, геометрија проводника, терминали и дизајн кућишта доприносе резултату.
| Тест Цатегори | Главна сврха | Типични докази |
|---|---|---|
| Рутински тест | Проверите сваку произведену јединицу | Рутинска инспекција и евиденција испитивања |
| Тест типа | Валидирати дизајн под дефинисаним условима | Извештај о типском испитивању или сертификат |
| Диелектрични тест | Проверите отпорност изолације | Записник о електричном испитивању |
| Механичка издржљивост | Проверите трајност механизма за пребацивање | Документација о испитивању издржљивости |
| Тест кратког споја | Проверите способност прекидања услед грешке | Применљива документација за испитивање типа |
| Пораст температуре | Процените термичко понашање континуиране струје | Запис о испитивању термичких перформанси |
Обим теста је важан
Потврду о тестирању треба прегледати у контексту. Испитани напон, струја, конструкција прекидача, механизам, изолациони систем и прибор треба да одговарају конфигурацији која се испоручује.
Не треба аутоматски претпоставити да сертификат повезан са једном конфигурацијом производа покрива сваку варијацију породице производа.
Фабрички преглед
Програми квалитета такође могу укључивати проверу димензија, верификацију интегритета вакуума, мерење контактног отпора, механичке провере времена, верификацију контролног кола и визуелну инспекцију.
Пуштање у рад локације
Након монтаже, склоп прекидача и расклопног уређаја треба пустити у рад у складу са пројектним процедурама. Ово може укључити испитивање изолације, мерење отпора контакта, провере механичког рада, тестирање заштитних релеја, провере контролних кола, верификацију блокаде и функционално тестирање.
Шта треба да садржи професионална техничка спецификација?
Професионална спецификација треба да пружи инжењерима и тимовима за куповину довољно информација да одаберу исправан прекидач пре него што опрема стигне до производње или инсталације.
| Подручје спецификације | Информације које треба дефинисати | Зашто је важно |
|---|---|---|
| Називни напон | Напон система и оцена опреме | Дефинише електричне и изолационе захтеве |
| Називна струја | Могућност континуиране струје | Дефинише топлотне и проводничке захтеве |
| Фреквенција | 50 Хз, 60 Хз или специфицирана системска фреквенција | Осигурава компатибилност са електричном мрежом |
| Капацитет прекидања | Захтевана оцена прекида кратког споја | Одређује подобност за ниво квара |
| Издржи способност | Захтеви за краткотрајну и вршну отпорност | Подржава перформансе структуралних и термичких грешака |
| Изолација | Ниво изолације и конструкција | Осигурава диелектричну подобност |
| Оперативни механизам | Опружна, електромагнетна или дефинисана алтернатива | Одређује управљање и механичко понашање |
| Контролни напон | Искључивање, затварање, напон мотора и помоћног кола | Осигурава компатибилност са контролним системом |
| Распоред монтаже | Фиксни, извлачиви, монтирани на стуб или други распоред | Обезбеђује физичку компатибилност |
| Животна средина | Унутрашњи, спољашњи, температура, надморска висина, загађење | Усклађује производ са условима локације |
Почните са једнолинијским дијаграмом
Једнолинијски дијаграм дефинише где се прекидач налази у електричној мрежи. Приказује улазне и одлазне фидере, трансформаторе, моторе, генераторе, сабирнице, заштитне зоне и друге главне елементе.
Спецификација прекидача треба да се развије из овог електричног контекста.
Дефинишите положај прекидача
У спецификацији треба навести да ли је прекидач фиксиран или извлачив и описати релевантне захтеве за положај и блокирање.
Дефинишите примарне везе
Геометрија прикључка је посебно важна за интеграцију расклопних уређаја. Размак сабирница, завршетак кабла, оријентација терминала и распоред фаза треба да одговарају дизајну панела.
Дефинишите помоћне функције
Помоћни контакти, окидачи, завојници за затварање, поднапонски окидачи, моторни оператери, механички индикатори и интерфејси за даљинско управљање треба да буду јасно наведени где је применљиво.
Дефинишите захтеве заштите
Спецификација заштите треба да идентификује потребне функције релеја, ЦТ односе, напонске улазе где је применљиво, логику окидања, блокаде и комуникационе интерфејсе.
Дефинишите еколошке захтеве
Пројекат треба да идентификује да ли ће прекидач радити у затвореном или на отвореном и обезбедити релевантне информације о температури, надморској висини, влажности, загађењу, сеизмици и корозији где је то могуће.
Дефинишите захтеве за тестирање
Технички документ треба да идентификује применљиве стандарде, рутинска испитивања, очекивања од испитивања типа, захтеве инспекције и процедуре пуштања у рад.
- Дефинишите електрични систем:Одредите напон, фреквенцију, конфигурацију мреже и распоред уземљења.
- Израчунајте услове квара система:Одредите доступну струју кратког споја на локацији прекидача.
- Дефинишите непрекидно оптерећење:Утврдити номиналне тренутне и очекиване услове рада.
- Одаберите архитектуру прекида:Потврдите вакуумску технологију и одговарајућу конфигурацију прекидача.
- Дефинишите механизам рада:Наведите потребну опругу или електромагнетни распоред и радни редослед.
- Дефинишите заштиту:Координатни ЦТ, напонски улази, релеји, окидачка кола и блокаде.
- Дефинишите физичку инсталацију:Потврдите фиксну или извлачиву конструкцију, терминале, димензије и кабловске интерфејсе.
- Прегледајте услове сајта:Потврдите температуру, влажност, надморску висину, загађење, корозију и изложеност околини.
- Дефинишите тестирање:Потврдите применљиве рутинске, типске, фабричке тестове, тестове на локацији и пуштање у рад.
- Контролна документација:Уверите се да сви цртежи, подешавања, спецификације и сертификати описују исту коначну конфигурацију.
Шта купци треба да траже пре одобрења?
- Цртеж општег уређења:Потврдите укупне димензије, монтажу, положаје терминала и сервисни размак.
- Електрична шема:Потврдите искључење, затварање, помоћна кола, блокаду и контролна кола.
- Подаци о натписној плочици:Проверите напон, струју, фреквенцију, прекидни капацитет и релевантне називне карактеристике.
- Интерфејс заштите:Проверите ЦТ, ВТ, релеј, окидање и комуникационе интерфејсе.
- Тест документација:Потврдите обим рутинских записа и записа о испитивању типа који се примењују на испоручени дизајн.
- Информације о инсталацији:Потврдите захтеве за подизање, транспорт, повезивање, пуштање у рад и одржавање.
Детаљна техничка спецификација смањује двосмисленост између тимова за инжењеринг, куповину, производњу, пуштање у рад и одржавање. Такође помаже у спречавању промена у касној фази узрокованих недостатком информација о интерфејсу.
Често постављана питања
Која је главна функција вакуумског прекидача?
Он повезује и искључује електрична кола средњег напона и прекида струју под одређеним нормалним и кварним условима. Процес прекида се дешава унутар затвореног вакуумског прекидача.
Зашто се вакуум користи за прекид електричног лука?
Вакуум обезбеђује контролисано диелектрично окружење у коме се понашање лука разликује од прекида ваздуха, уља или гаса. Након раздвајања контаката и нулте струје, вакуумски прекидач може брзо да поврати диелектричну чврстоћу у пројектованим условима.
Шта је вакуумски прекидач?
Вакумски прекидач је затворена комора која садржи фиксне и покретне електричне контакте и унутрашње заштитне компоненте. Он врши стварни струјни прекид када се прекидач отвори.
Која је разлика између прекидача и контактора?
Прекидач је дизајниран да прекине струје квара у оквиру своје номиналне способности и да обезбеди заштитне функције. Контактор је генерално дизајниран за често пребацивање оптерећења под дефинисаним радним условима и обично није намењен да обавља исту улогу отклањања кварова као прекидач.
Којим нивоима напона може послужити технологија прекида вакуума?
Вакуумски прекид се широко користи у опреми средњег напона. Специфични производи могу бити пројектовани за напонске класе као што су 10 кВ, 12 кВ, 24 кВ, 36 кВ, 40,5 кВ и друге дефинисане вредности у зависности од дизајна произвођача и применљивог стандарда.
Зашто је важан прекидни капацитет кратког споја?
Грешка може произвести веома велику струју. Прекидач мора бити у стању да прекине наведену струју квара на напону система без неприхватљивог квара. Захтевана оцена треба да се заснива на стварном прорачуну кратког споја у мрежи.
Која је улога оперативног механизма?
Радни механизам обезбеђује механичко кретање потребно за отварање и затварање контаката. Он контролише кретање контакта, брзину, силу и тајминг и стога има директан утицај на прекид и учинак затварања.
Да ли се опружни механизми често користе?
Да. Механизми са опругом се широко користе у прекидачима средњег напона. Они складиште механичку енергију и ослобађају је да би извршили операцију отварања или затварања када им се нареди.
Могу ли се користити и електромагнетни механизми?
Да. Одређени дизајни прекидача користе електромагнетне механизме рада. Избор зависи од архитектуре прекидача, захтева управљања, редоследа рада и спецификације пројекта.
Да ли вакуумски прекидачи не захтевају одржавање?
Не. Вакумски прекидач је запечаћен, што ограничава одржавање унутар коморе за прекидање, али комплетан прекидач и даље садржи механичке механизме, терминале, помоћне контакте, контролна кола, изолационе структуре и друге компоненте које захтевају одговарајућу проверу и сервис.
Какво одржавање захтева радни механизам?
Одржавање може укључивати инспекцију механичких спојница, опруга, лежајева, резова, причвршћивача, помоћних прекидача, контролних ожичења и места за подмазивање где је наведено. Тачан поступак треба да прати произвођачеву документацију за одржавање и рад опреме.
Која је разлика између унутрашњих и спољашњих вакуумских прекидача?
Производи за унутрашњу употребу су обично интегрисани у заштићене разводне уређаје или електричне просторије, док су производи за спољашњу употребу дизајнирани да издрже кишу, промене температуре, сунчеву светлост, загађење и друге услове околине. Принцип електричног прекида може бити сличан, али се захтеви за кућиште и изолацију разликују.
Шта је извлачиви прекидач?
Извлачни прекидач може да се креће између дефинисаних механичких положаја у расклопном уређају, као што су спојени, испитни и изоловани положаји, у складу са дизајном опреме. Овај аранжман може подржати процедуре одржавања и тестирања уз очување дефинисаних функција међусобног закључавања.
Како прекидач ради са заштитним релејем?
Релеј прима електрична мерења од струјних трансформатора и, где је применљиво, напонских трансформатора. Када релеј идентификује дефинисано абнормално стање, он шаље сигнал за искључење прекидачу. Завојница затим покреће механизам за отварање контаката.
Зашто су струјни трансформатори важни?
Струјни трансформатори обезбеђују скалиране струјне сигнале за заштиту и мерење. Њихов однос, тачност, оптерећење и распоред повезивања морају бити усклађени са заштитним релејем и целокупним електричним системом.
Зашто се напонски трансформатори понекад користе са прекидачем?
Напонски трансформатори обезбеђују скалиране напонске сигнале за мерење, заштиту, синхронизацију и контролу. У зависности од примене, заштитни релеј може да користи информације о напону заједно са информацијама о струји да утврди да ли постоји грешка или ненормално радно стање.
Која је сврха међусобног повезивања?
Преклапање помаже у спречавању дефинисаних небезбедних оперативних секвенци. У зависности од дизајна расклопног уређаја, може ограничити кретање прекидача, рад прекидача за уземљење или радње затварања док се не задовоље потребни услови.
Који стандарди се обично повезују са прекидачима средњег напона?
ИЕЦ 62271 је важна фамилија стандарда који покривају високонапонске расклопне и управљачке уређаје. Применљиви део зависи од врсте опреме и дизајна. Могу се применити и национални и регионални захтеви.
Која је разлика између рутинског тестирања и испитивања типа?
Рутинско тестирање се врши на произведеним јединицама како би се потврдила усклађеност са релевантним захтевима производње. Испитивање типа процењује перформансе пројекта под одређеним условима испитивања и генерално се изводи као део валидације пројекта.
Које техничке информације треба навести при избору прекидача?
Важне информације обухватају напон система, називну струју, фреквенцију, ниво кратког споја, захтеве за изолацијом, локацију уградње, фиксну или извлачну конструкцију, контролни напон, заштитне функције, помоћне контакте, распоред терминала, услове околине и применљиве стандарде и тестове.
Може ли се прекидач прилагодити за одређени орман за разводне уређаје?
У зависности од фамилије производа, захтеви специфични за пројекат могу укључити монтажне димензије, распоред терминала, контролни напон, помоћна кола, конфигурацију механизма, заштитне интерфејсе и друге дефинисане техничке параметре. Прилагођене конфигурације треба контролисати путем одобрених инжењерских докумената.
Које индустрије обично користе технологију прекида вакуума?
Примене обухватају комуналну дистрибуцију, подстанице, индустријска постројења, рударство, објекте обновљиве енергије, комерцијалне зграде, транспортну инфраструктуру, третман воде и друге средњенапонске електричне инсталације.
Зашто би прекидач и разводни уређај требали бити специфицирани заједно?
Прекидач мора да се уклопи у склопну опрему механички и електрични. Интерфејси сабирница, кабловске везе, контролна кола, блокаде, системи заштите, сервисни размаци и захтеви за животну средину зависе од комплетне конфигурације панела.
Како бољи избор прекидача може ојачати дистрибуцију електричне енергије средњег напона?
Средњонапонска склопна опрема је један од кључних интерфејса између електричне мреже и заштитног система који је одговоран за контролу ненормалних услова. Прекидач мора да носи континуирану струју оптерећења, да ради поуздано, да прекида дефинисане струје квара, да издржи електрична и механичка напрезања и да тачно комуницира са околном управљачком архитектуром.
Вакуумски прекид пружа практичну основу за многе од ових захтева. Запечаћени прекидач ствара контролисано окружење за гашење лука и може подржати компактну конструкцију разводног уређаја. Међутим, сам вакуум је само један елемент комплетног производа.
Контактни систем, распоред заштите, изолациони носачи, радни механизам, терминали, управљачка кола, помоћни контакти и кућиште морају да раде заједно. Механичка конзистенција је посебно важна јер кретање отварања и затварања одређује услове под којима прекидач обавља своју функцију.
Избор електричне енергије је подједнако важан. Називни напон и струја обезбеђују почетну тачку, али струја кратког споја, ниво изолације, фреквенција, пораст температуре и услови околине одређују да ли одређена конфигурација одговара стварној мрежи.
Систем заштите додаје још један слој. Струјни трансформатори, напонски трансформатори, релеји, окидачи, контролна снага, комуникациони интерфејси и блокаде стварају ланац кроз који електрични систем детектује грешку и реагује на њу.
Примена је такође важна. Комуналне подстанице, индустријски објекти, мреже обновљивих извора енергије, рударске локације, комерцијалне зграде, транспортна инфраструктура и критични објекти немају нужно исте електричне или еколошке захтеве.
Тестирање и документација пружају коначну техничку основу. Рутинска испитивања, типска испитивања, диелектричне процене, тестови механичке издржљивости, тестови кратког споја, процене пораста температуре, провере инсталације и процедуре пуштања у рад треба да одговарају коначној конфигурацији опреме.
А правилно специфицираноВакуумски прекидачстога није само склопна компонента. То је део интегрисане средњенапонске заштитне архитектуре која повезује електричне прекиде, механички рад, сенсинг, контролу и безбедност система.
Потребна вам је конфигурација прекидача средњег напона за ваш пројекат?
Цомевиллподржава средњенапонска прекидачка решења за комуналне, индустријске, обновљиве енергије, комерцијалне и инфраструктурне апликације, са конфигурацијама које покривају електричне вредности, радне механизме, заштитне интерфејсе, распореде монтаже и техничке захтеве специфичне за пројекат. За детаље о пријави и техничке дискусије,контактирајте нас.
