Тражите поуздани ЛЗЗЈ-10К струјни трансформатор на велико? Фабрика Цомевилл испоручује решења за мерење високих перформанси у складу са ГБ1208 стандардима. Наши трансформатори изоловани смолом подржавају широк опсег примарне струје (5-1000А) са факторима сигурности ФС<10, обезбеђујући дугорочну стабилност у захтевним окружењима расклопних уређаја. Партнер са Цомевилл-ом за електричне компоненте професионалне класе које испуњавају строга глобална инжењерска мерила.

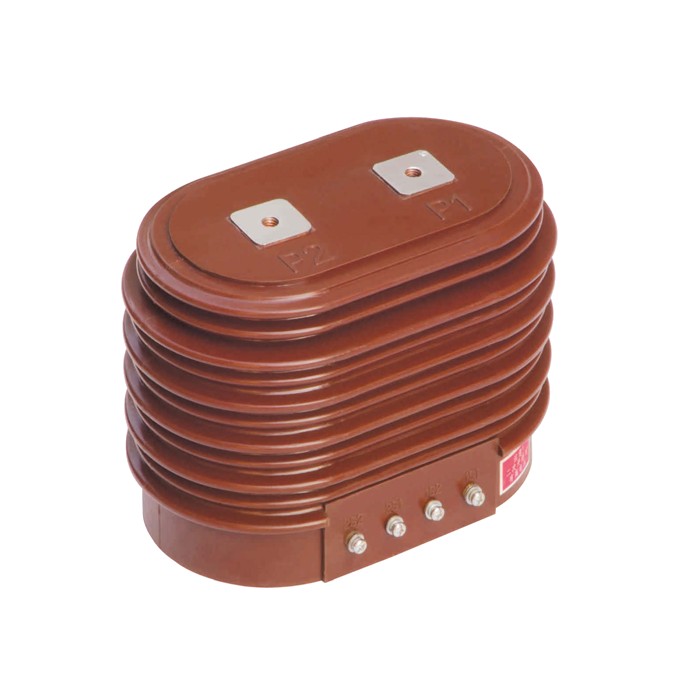

Струјни трансформатор ЛЗЗЈ-10К је унутрашњи струјни трансформатор ојачаног типа. Користи потпуно затворену структуру од епоксидне смоле, интегришући примарни и секундарни намотај са прстенастим језгром високе пропусности.
Називни ниво изолације: 12/42/75кВ (обезбеђивање сигурности од пренапона)
Класе тачности: 0,2С, 0,2, 0,5, 10П15 (разноврсно за наплату и заштиту)
Однос номиналне струје: 5А до 1000А / 5А (или 1А)
Усклађеност са стандардима: ГБ1208 & међународни ИЕЦ еквиваленти.
Интегритет изолације: Кућиште од вакуумско ливеног епоксида обезбеђује непропусну заптивку против влаге, прашине и хемијских загађивача, значајно продужавајући век трајања у поређењу са традиционалним моделима са отвореним језгром.
Двофреквентна компатибилност: Оптимизовано за системе од 50Хз и 60Хз, што га чини разноврсним средством за међународне инфраструктурне пројекте.
Висока отпорност на кратки спој: Са динамичким оценама стабилности до 90кА (за моделе од 1000/5А), ЛЗЗЈ-10К одржава структурни интегритет током услова квара.
Ниско померање фазе: Дизајнирано са фактором снаге од 0,8 који заостаје како би се обезбедило високо прецизно мерење за наплату енергије.
Цомевилл ЛЗЗЈ-10К је „срце“ праћења у неколико критичних окружења:
Индустријски разводни уређаји: Интегрални за 10кВ-12кВ унутрашње вакуумске прекидаче.
Управљање енергијом: Мерење високе прецизности (класа 0,2С) за потрошњу енергије у комерцијалним зградама.
Заштита релеја: Поуздан излаз сигнала за релеје за заштиту од прекомерне струје и кратког споја.
| ЛЗЗЈ-10К Трансформатор струје | |
| Називни ниво изолације | 12/42/75кВ |
| Фактор снаге оптерећења | 0,8 (кашњење) |
| Називна примарна струја | 5-1000А |
| Називна секундарна струја | 5А/1А |
| Стандард производа | ГБ1208 |
| Фактор сигурности | ФС<10 |
| Модел производа | Однос номиналне струје (А) | Комбинација нивоа | Класа тачности и називна снага (ВА) ЦОСФ=0,8 | 1-секундна термички стабилна струја | Струја динамичке стабилности | |||
| 0.2С | 0.2 | 0.5 | 10П15 | |||||
| ЛЗЈЦ-10К | 5/5 | 0.2С/10П150.2/10П150.5/10П15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
П1: Која је разлика између класа тачности 0,2С и 0,5?
А1:0.2С је "специјална" класа високе прецизности која се користи за наплату широког оптерећења (тачна чак и при 1% називне струје), док је 0,5 стандард за општа индустријска мерења.
П2: Шта чини ливење од епоксидне смоле бољим од традиционалне изолације?
А2: Епоксидно ливење потпуно заптива намотаје и језгро, нудећи врхунску отпорност на влагу, својства против загађења и механичку издржљивост.
