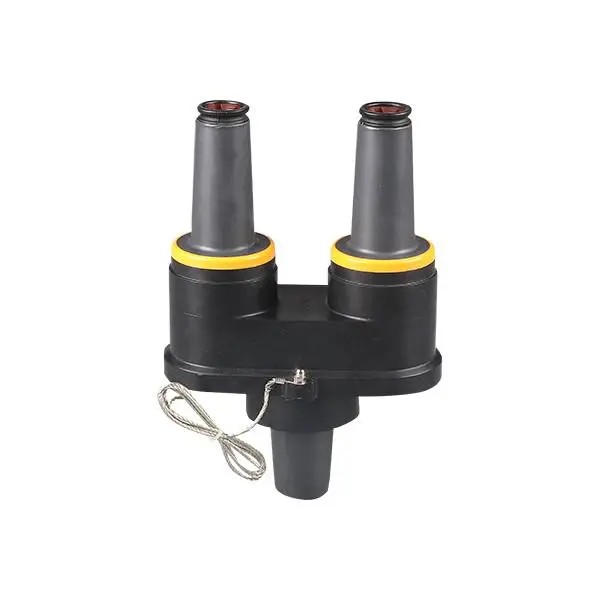

24КВ 200А Ротатабле Феедтхру Инсерт

Купите 24КВ 200А Ротатабле Феедтхру Инсерт од Цомевилл-а, поузданог кинеског произвођача и добављача прибора за каблове средњег напона. Дизајниран за 24кВ дистрибутивне системе, овај ротирајући улазни уметак омогућава конфигурацију двоструке изолације из једног бунара, омогућавајући лаку конверзију радијалних трансформатора у системе за напајање уз додавање заштите одводника пренапона. Са патентираном инсталацијом са зачепцима за ограничавање обртног момента, ЕПДМ изолацијом и потпуно заштићеним потопним дизајном, Цомевилл нуди висококвалитетна, велепродајна, прилагођена решења и решења на залихама за безбедну и ефикасну подземну дистрибуцију електричне енергије.

Дефиниција производа

24КВ 200А Ротатабле Феедтхру Инсерт је додатак за прекид оптерећења инсталиран у универзалну бушотину на опреми као што су трансформатори постављени на подлогу или разводни уређаји. Он ствара два интерфејса за прекид оптерећења од 200А, омогућавајући инжењерима да повежу више каблова, инсталирају одводнике пренапона или конвертују системе радијалног напајања у конфигурације за напајање.

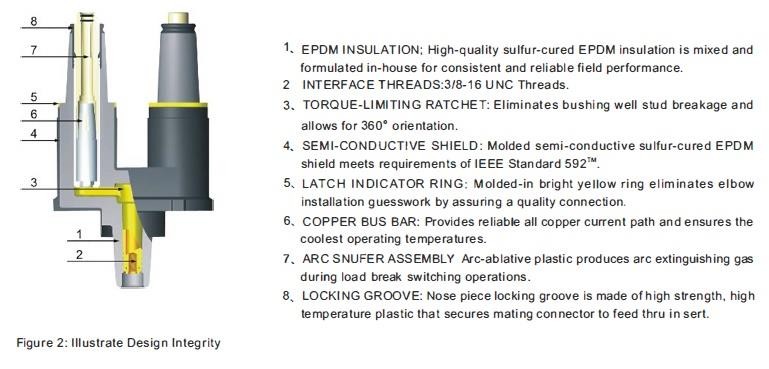

Основне техничке карактеристике

1. Дуал-Интерфаце Феедтхроугх Дизајн

Уметак омогућава два интерфејса за прекид оптерећења из једног бунара, што олакшава претварање трансформатора радијалног напајања у трансформаторе са пролазним напајањем или додавање серијске заштите одвода грома. Ово значајно побољшава флексибилност мреже.

2. Патентирани механизам за ограничавање обртног момента

Уграђени дизајн чегртаљке за ограничавање обртног момента спречава инсталатере да случајно претерано затегну завртње чаура. Када се постигне тачан обртни момент, механизам производи звучни клик, обезбеђујући тачну и сигурну инсталацију уз смањење ризика од оштећења опреме.

3. Ротационо позиционирање за 360°

Након инсталације, уметак се може ротирати за пуних 360 степени, омогућавајући инжењерима да позиционирају конекторе у складу са захтевима за постављање каблова. Ова карактеристика поједностављује инсталацију у затвореним трансформаторским одељцима.

4. Висококвалитетна ЕПДМ изолација

Производ је изливен од ЕПДМ изолационе и полупроводне гуме очвршћене сумпором, пружајући одличну електричну изолацију, контролу напрезања и заптивање околине. Када се користи са одговарајућим компонентама, формира потпуно заштићен и потопљени систем повезивања.

5. Визуелни индикатор инсталације

Жути индикатор засуна прстена који се налази око прстена чауре нуди јасну потврду инсталације. Када је прстен у потпуности прекривен конектором лакта, веза је сигурна. Ако је видљиво, потребна су подешавања. Ово побољшава тачност и сигурност инсталације.

Инсталација

За правилну уградњу уметка нису потребни посебни алати. Очишћени и подмазани уметак се једноставно поставља у бунар за чахуру и окреће се у смеру казаљке на сату. Када се чегртаљка за ограничавање обртног момента ослободи, дајући звучни клик, уметак ће бити правилно постављен и затегнут на одговарајући обртни момент. Наставак ротације у смеру казаљке на сату омогућава потпуно позиционирање од 360° како би се задовољили захтеви апликације. Да бисте уклонили уметак без напајања, једноставно га ротирајте у смеру супротном од казаљке на сату.

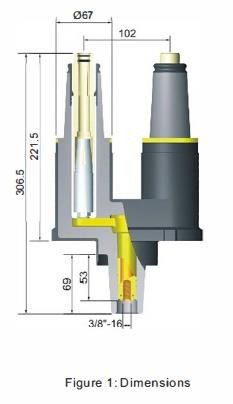

Опис и димензије

ФАК

 1. За шта се користи 24КВ 200А Ротатабле Феедтхру Инсерт?

Користи се у средњенапонским дистрибутивним системима за креирање два 200А интерфејса за прекид оптерећења из једног бунара, омогућавајући кабловске везе, трансформаторску конверзију кроз трансформатор и инсталацију одводника пренапона.

2. Где се овај производ обично инсталира?

Обично се уграђује у трансформаторе постављене на подлогу, подземне разводне уређаје и ормаре за дистрибуцију електричне енергије унутар подземних кабловских мрежа.

3. Који конектори су компатибилни са овим уметком?

Уметак ради са 200А преклопним коленастим конекторима, коленастим одводникима пренапона и чаурама опреме истог напона.

4. Да ли уметак подржава подземље?

Да. Са ЕПДМ изолацијом и потпуно заштићеним потопним дизајном, поуздано ради у подземним или отвореним окружењима.

5. Која је предност ротационог дизајна?

Позиционирање које се може ротирати за 360° омогућава флексибилно постављање каблова, што олакшава инсталацију у ограниченим просторима трансформатора или расклопних уређаја.

6. Шта означава жути индикаторски прстен?

Ако је жути прстен потпуно прекривен, конектор за колено је исправно инсталиран. Ако је и даље видљив, потребно је подешавање везе.
