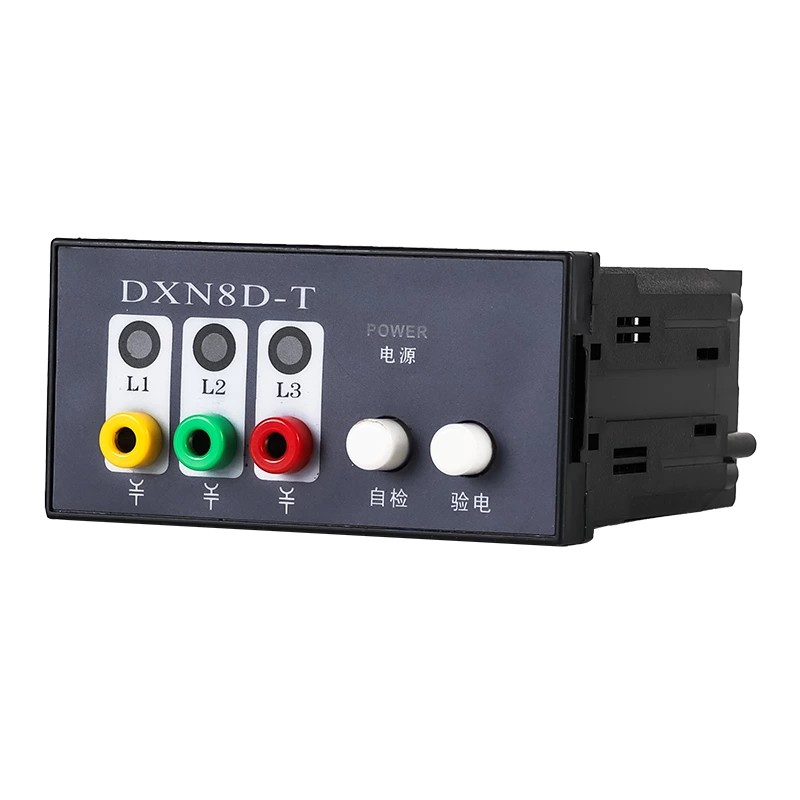

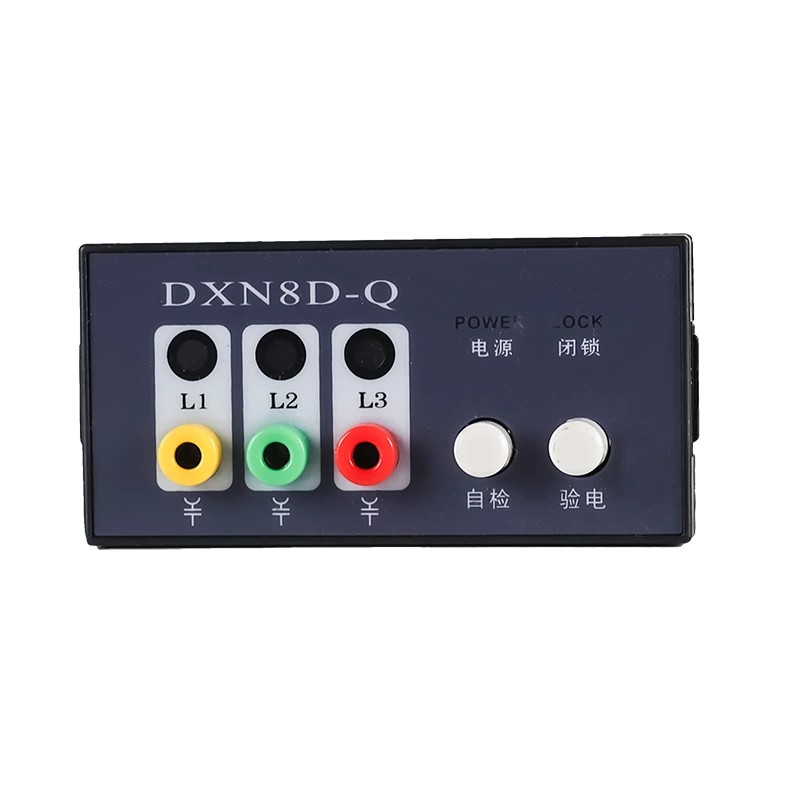

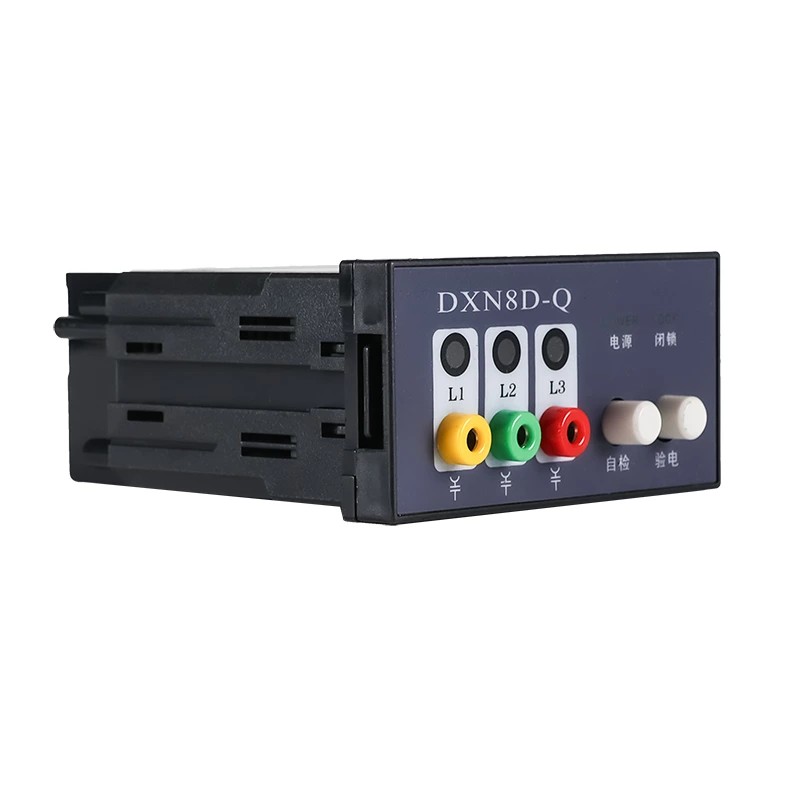

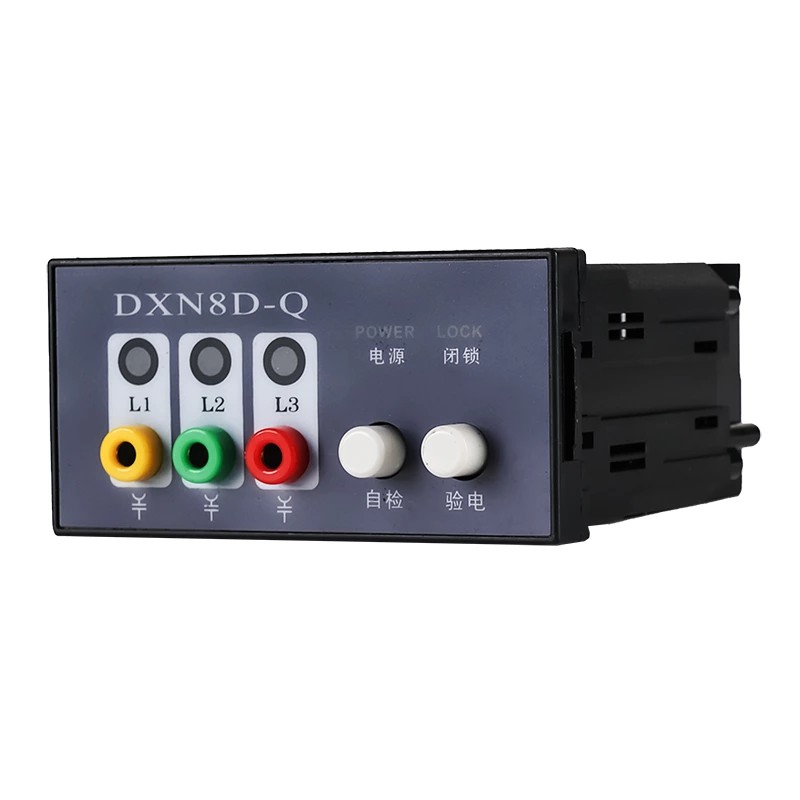

Унутарњи високонапонски уређај за приказ уживо ДКСН8-К/Т Тип

Подржан провереним применама на терену и инжињерском валидацијом, Цомевилл фабрички Индоор Хигх-волтаге Дисплаи Девице ДКСН8-К/Т Типе нуди практичну безбедносну надоградњу за окружења високог напона. Уређај омогућава тренутну визуелну потврду статуса напајања док спречава небезбедне операције путем аутоматског закључавања.

Шта је унутрашњи високонапонски уређај за приказ уживо ДКСН8-К/Т?

Унутарњи високонапонски уређај за приказ уживо ДКСН8-К/Т тип је сигурносни уређај са двоструком функцијом који интегрише индикацију напајања и механичку заштиту од закључавања. Дизајниран за унутрашње системе расклопних уређаја 6–40 кВ, користи технологију бесконтактног сензора електричног поља да детектује присуство напона и обезбеди тренутна визуелна упозорења, док истовремено спречава неовлашћен или небезбедан приступ опреми под напоном.

Кључне карактеристике:

1. Двоструки сигурносни заштитни механизам

Јарко ЛЕД треперење јасно указује на стање високог напона

Аутоматско закључавање спречава отварање врата расклопног уређаја када су под напоном

Тренутачно отпуштање када се уклони напон

Елиминише ризик од погрешног рада и електричног удара

2. Технологија безконтактне детекције

Принцип спајања електричног поља обезбеђује безбедно сенсинг

Нема директног контакта са деловима под напоном

Побољшава безбедност и продужава животни век уређаја

3. Трајни индустријски дизајн

АБС кућиште отпорно на пламен

Отпоран на прашину, влагу и температурне флуктуације

Дуг радни век од 8-10 година без одржавања

4. Брза и стандардизована инсталација

Претходно избушене рупе за монтажу

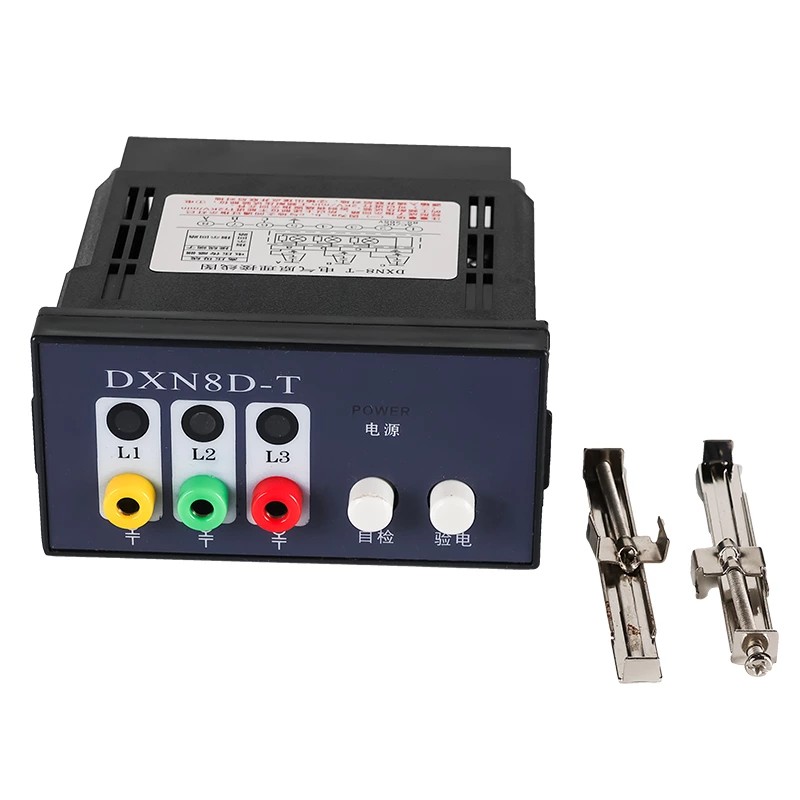

Укључен комплетан прибор

Нису потребни посебни алати или сложено подешавање

Инсталација је завршена за неколико минута

5. Могућност индикације грешке

Идентификује једнофазне грешке уземљења

Индикатор фазе грешке се аутоматски искључује

Убрзава решавање проблема и смањује време застоја

Принцип рада

Сензор електричног поља → Конверзија сигнала → ЛЕД упозорење → Преклапање → Индикација грешке

Цомевилл Индоор високонапонски уређај за приказ уживо (модел ДКСН8-К/Т) користи спајање електричног поља и технологије бесконтактног сенсинга за безбедно и континуирано праћење стања напона 6–40 кВ опреме у реалном времену. Уређај садржи три независна унутрашња сензора, који одговарају сабирницама А, Б и Ц фазе; ови сензори генеришу сигнале тако што детектују високонапонско електрично поље и преносе их на дисплеј модул.

Када је опрема под напоном, ЛЕД индикатори трепћу, а механички механизам за закључавање истовремено и аутоматски закључава врата ормара. Када се напон уклони, индикатори се искључују, а механизам за блокирање се аутоматски искључује — чиме се постиже интуитивна комбинација индикације статуса уживо и заштите од погрешне операције засноване на блокирању. У случају једнофазног земљоспоја, индикатор за фазу квара се гаси, док индикатори за преостале две фазе настављају да трепћу, олакшавајући брзу локализацију квара на лицу места.

Апликације

Тип ДКСН8/КТ се широко користи у унутрашњим високонапонским дистрибутивним системима, укључујући:

Средњонапонски расклопни уређај (6–40кВ)

Системи долазних сабирница

Прекидачи и управљачки ормари

Трансформаторске инсталације

Високонапонске разводне кутије и реактори

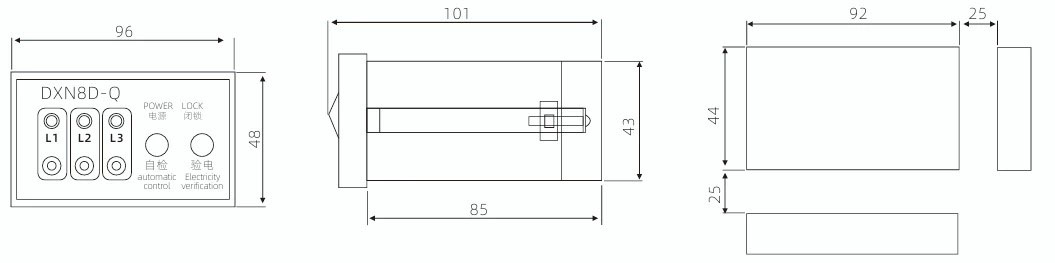

Облик и величина отвора

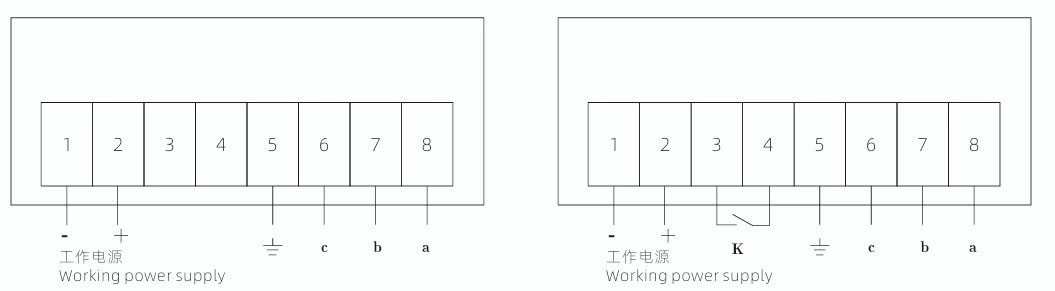

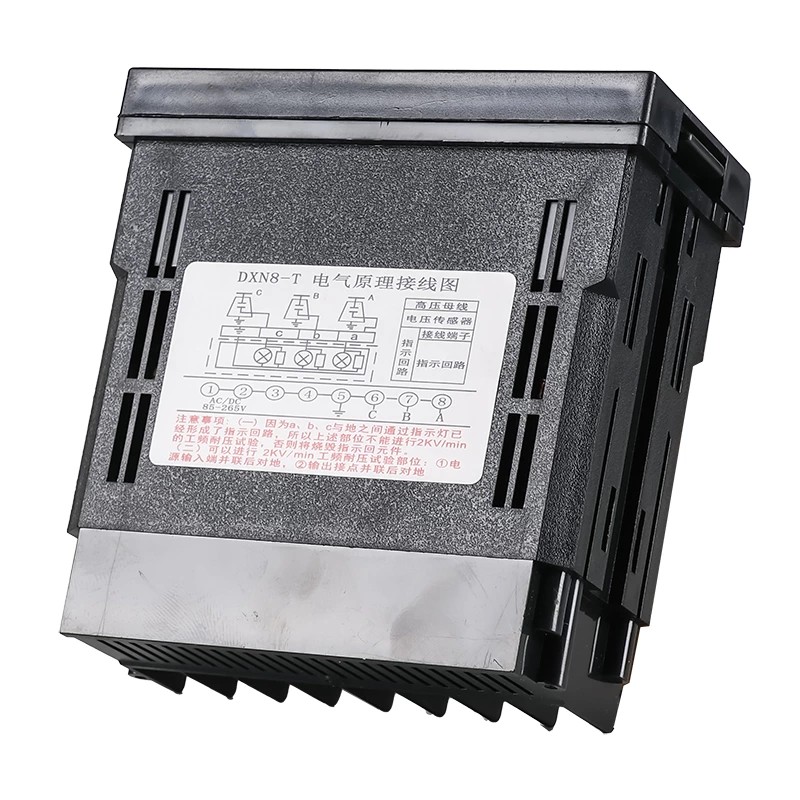

Шема ожичења са погледом позади
