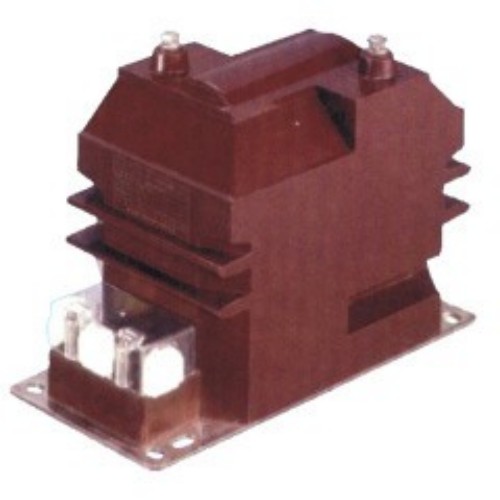

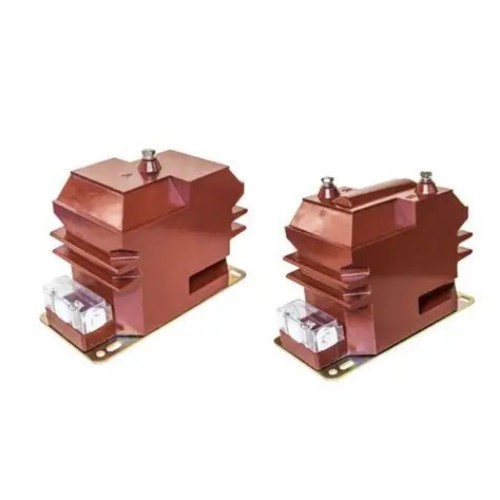

ЈДЗ10-3/6/10А трансформатор напона

Висококвалитетни напонски трансформатор ЈДЗ10-3/6/10А нуди кинески произвођач Цомевилл. Дизајниран је за критичне примене, испоручују поуздане перформансе за мерење напона, мерење енергије, праћење у реалном времену и релејну заштиту у системима средњег напона.

Серија ЈДЗ10 је дизајнирана да прилагоди нивое напона од 3кВ, 6кВ и 10кВ, са компатибилношћу за фреквенције од 50Хз и 60Хз, што их чини прилагодљивим различитим радним условима средњег напона. Произведени у строгом складу са стандардима ИЕЦ 186 и ГБ1207-2006, ови трансформатори пружају стабилну и поуздану основу за мерење и заштиту система. Као поуздана фабрика са седиштем у Кини, Цомевилл осигурава да свака јединица испуњава ригорозне стандарде квалитета.

Ознака типа

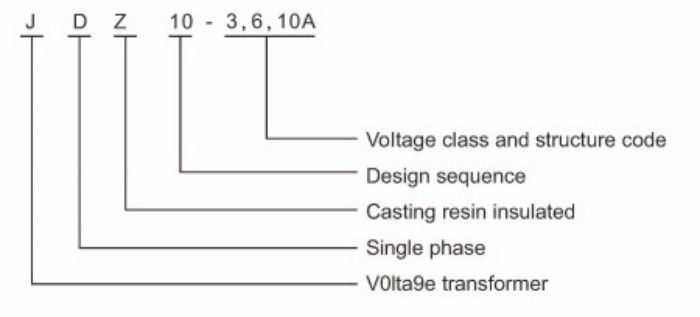

Ознака модела Цомевилл РЗЛ-10 и ЈДЗ10-3/6/10 напонских трансформатора јасно дефинише основне атрибуте уређаја:
Ј: Трансформатор напона – одређује категорију опреме.
Д: Једнофазни – погодан за апликације у монофазном систему напајања.
З: ливена изолација од епоксидне смоле – побољшава перформансе изолације и издржљивост.
3, 6, 10: Нивои напона – идентификује компатибилност са системима од 3кВ, 6кВ и 10кВ.

Дијаграми ожичења

Трансформатори подржавају и једнофазне и трофазне конфигурације ожичења, пружајући флексибилност за различите захтеве инсталације.

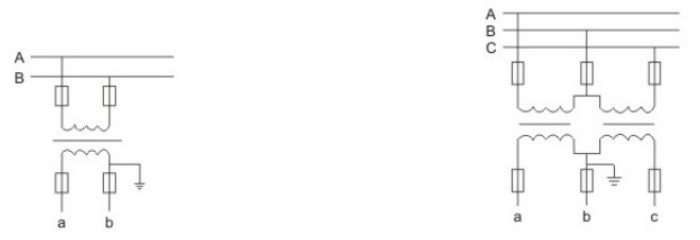

Шема ожичења једнофазне линије
Шема ожичења трофазне линије

Дијаграм увртања једнофазног вода Шема учвршћивања трофазног вода

Услови услуге

Да би се обезбедиле оптималне перформансе и продужен радни век, за Цомевилл ЈДЗ10-3/6/10А напонски трансформатор се препоручују следећи услови рада:
Надморска висина: Погодно за уградњу до 3.000 метара надморске висине, са стабилним радом у висинским подручјима без посебних модификација.
Температура околине: Опсег радне температуре од -5°Ц до +40°Ц ради спречавања деградације изолације и одступања у тачности.
Релативна влажност: Максимално 65% на 20°Ц да би се избегло старење унутрашњих компоненти изазвано влагом.
Ниво загађења: Дизајниран за окружења загађења класе ИИ, способан да се носи са мањом контаминацијом у затвореном или на отвореном.
Окружење за инсталацију: Не би требало да садржи корозивне гасове ради заштите кућишта и унутрашњих намотаја.
Ако је окружење за инсталацију на вашем крају посебно (као што су висока влажност и корозивни гасови), можете унапред комуницирати како бисте прилагодили план адаптације!

Тецхницал Параметерс

Напонски трансформатор ЈДЗ10-3/6/10А је произведен у складу са стандардима ГБ20840.3-2013 и ГБ20840.1-2010, осигуравајући пуну усклађеност са националним захтевима. Кључне спецификације укључују:
Фактор снаге оптерећења: цос Φ = 0,8 (лаг), усклађен са конвенционалним карактеристикама секундарног кола.
Пузна удаљеност: Дизајнирано за ниво загађења ИИ, минимизирајући ризик од прескока изолације.
Перформансе: Стабилно мерење и реакција заштите под стандардним радним условима.

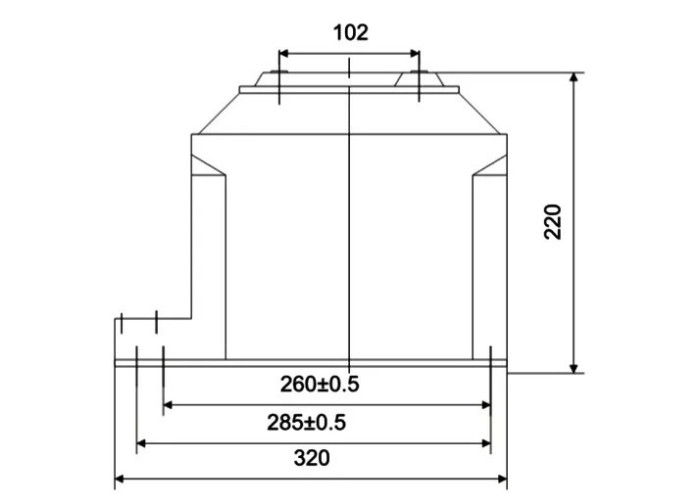

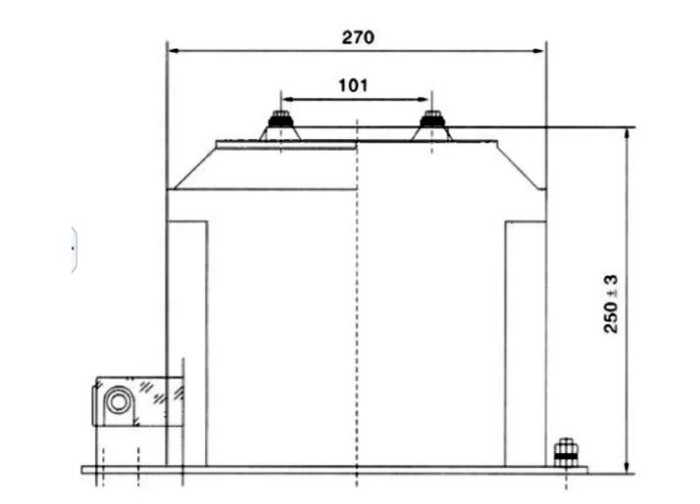

Нацрт и димензије инсталације

ФАК

1. Које су кључне карактеристике овог напонског трансформатора ЈДЗ10-3/6/10А?
Изолација ливена од епоксидне смоле, потпуно заптивена, једнофазни дизајн, компактне величине и велике издржљивости.

2. Који нивои напона и фреквенције су подржани?
3кВ, 6кВ и 10кВ, компатибилни са системима од 50Хз или 60Хз.

3. Са којим стандардима је у складу?
ИЕЦ 186 и ГБ1207-2006 (ГБ20840.3-2013 / ГБ20840.1-2010).

4. Који су потребни услови рада?
Надморска висина ≤3000м, температура -5°Ц до +40°Ц, влажност ≤65% на 20°Ц, ниво загађења класе ИИ, без корозивних гасова.

5. Може ли се прилагодити за посебна окружења?
Да, Цомевилл нуди прилагођавање за високу влажност или корозивне услове.

6. Шта значе узорна слова?
Ј = трансформатор напона, Д = једнофазни, З = ливена изолација од епоксидне смоле, 3/6/10 = ниво напона.

7. Које класе тачности су доступне?
0,2, 0,5, 1 и 6П, са номиналним излазима од 15ВА до 90ВА.
