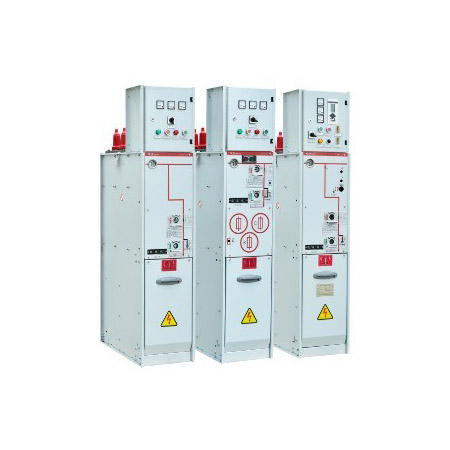

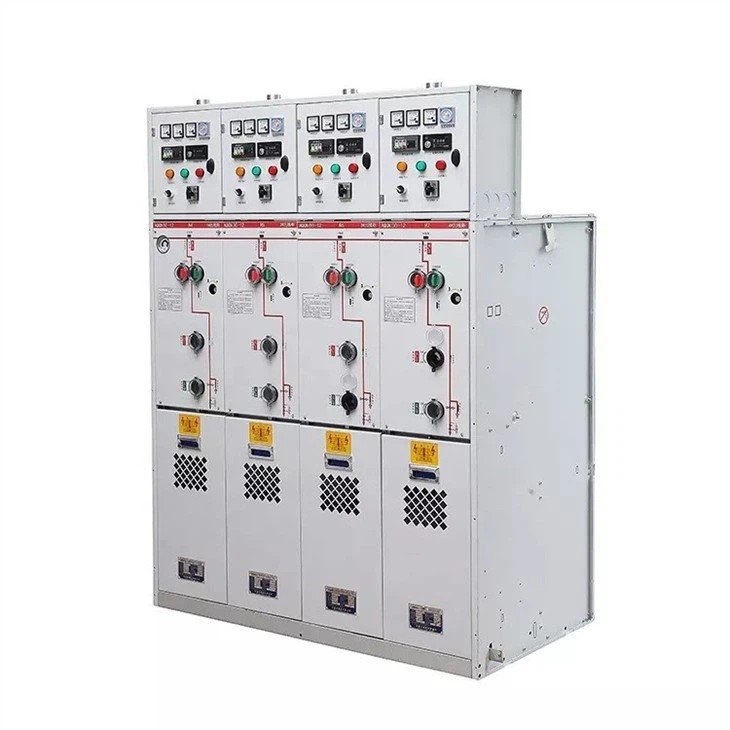

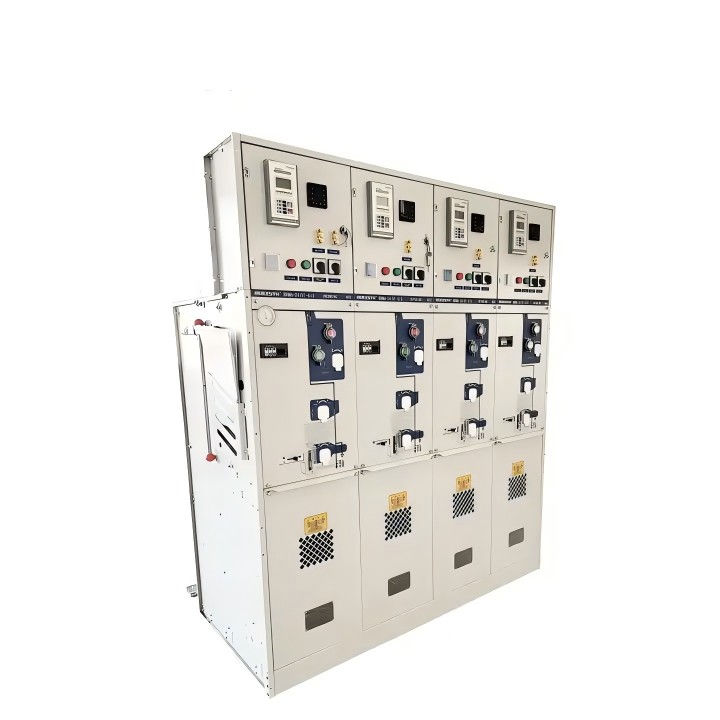

24кВ прстенаста главна јединица СФ6 гасом изолована разводна опрема

Тражите квалитетну 24кВ прстенасту главну јединицу СФ6 гасом изоловану разводну опрему? Фабрика Цомевилл нуди свестрано, модуларно РМУ решење. Са називним напоном до 24кВ и стопама цурења испод 0,25‰, наша расклопна опрема интегрише вакуумске/СФ6 прекидаче и 3-станице оптерећења.

Предности производа

Технологија роботског ласерског заваривања: За разлику од ручног заваривања које је склоно микроскопским пукотинама, наши СФ6 „ваздушни јастуци“ (резервоари за гас) су запечаћени помоћу прецизне роботике. Ово обезбеђује стопу цурења од ≤0,25‰ годишње, што значајно премашује стандардне захтеве.

Дуг електрични век: Прекидачи оптерећења: Достигните ниво Е3, највиши ниво за честе операције пребацивања.

Прекидачи: Достигните ниво Е2, обезбеђујући робусне перформансе прекидања кратког споја без честе замене контаката.

Отпорност на животну средину: Са ИП67 оценом, примарне високонапонске компоненте су у потпуности заштићене од прашине и привременог потапања у воду, чинећи разводни уређај 24кВ прстенасте главне јединице изолован гасом СФ6 савршеним за влажна приобална подручја или прашњава индустријска постројења.

Безбедност у раду: Притисак гаса је стриктно ограничен на 1,4 бара, а дизајн прекидача оптерећења са 3 станице обезбеђује јасно позиционирање „Затворена-Отворена-Земља“, у потпуности потврђено извештајима о типским испитивањима.

Параметри производа:

* СФ6 изолациони прстен главна јединица
*Унутарњи средњенапонски разводни уређај
*Називни напон: 3,3кВ, 6кВ, 10кВ, 11кВ, 12,5кВ, 13,8кВ, 15кВ, 17кВ, 22кВ, 24кВ, 33кВ, 36кВ, 40,5кВ.
* Стојећи на поду
*Годишња стопа цурења ≤0,25‰ годишње
*Притисак гаса СФ6 на 20℃ је 0,4 бара (релативни притисак)
*Стандард: ИЕЦ, АНСИ, ГБ

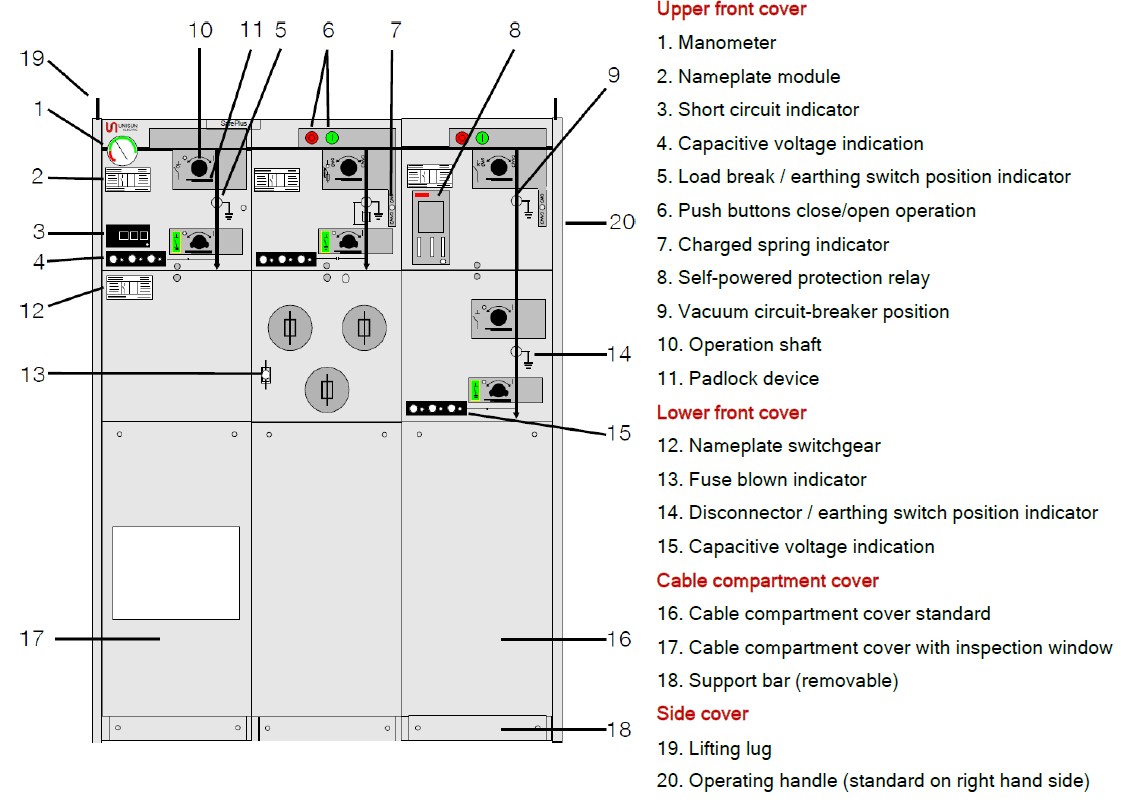

Спољашњи склоп

Технички датум Ц кабинета

Доступан са отпорним напоном фреквенције снаге 42кВ

Технички датум Ф кабинета

1)          Ограничено високонапонским осигурачима
2)          Доступан са отпорним напоном од 42кВ фреквенције напајања

Технички датум В кабинета

1)          Доступан са отпорним напоном од 42 кВ фреквенције напајања
2)          Зависи од врсте коришћене чауре
3)         Интерфејс А – 12,5кА/1с, интерфејс Б – 16кА/1с

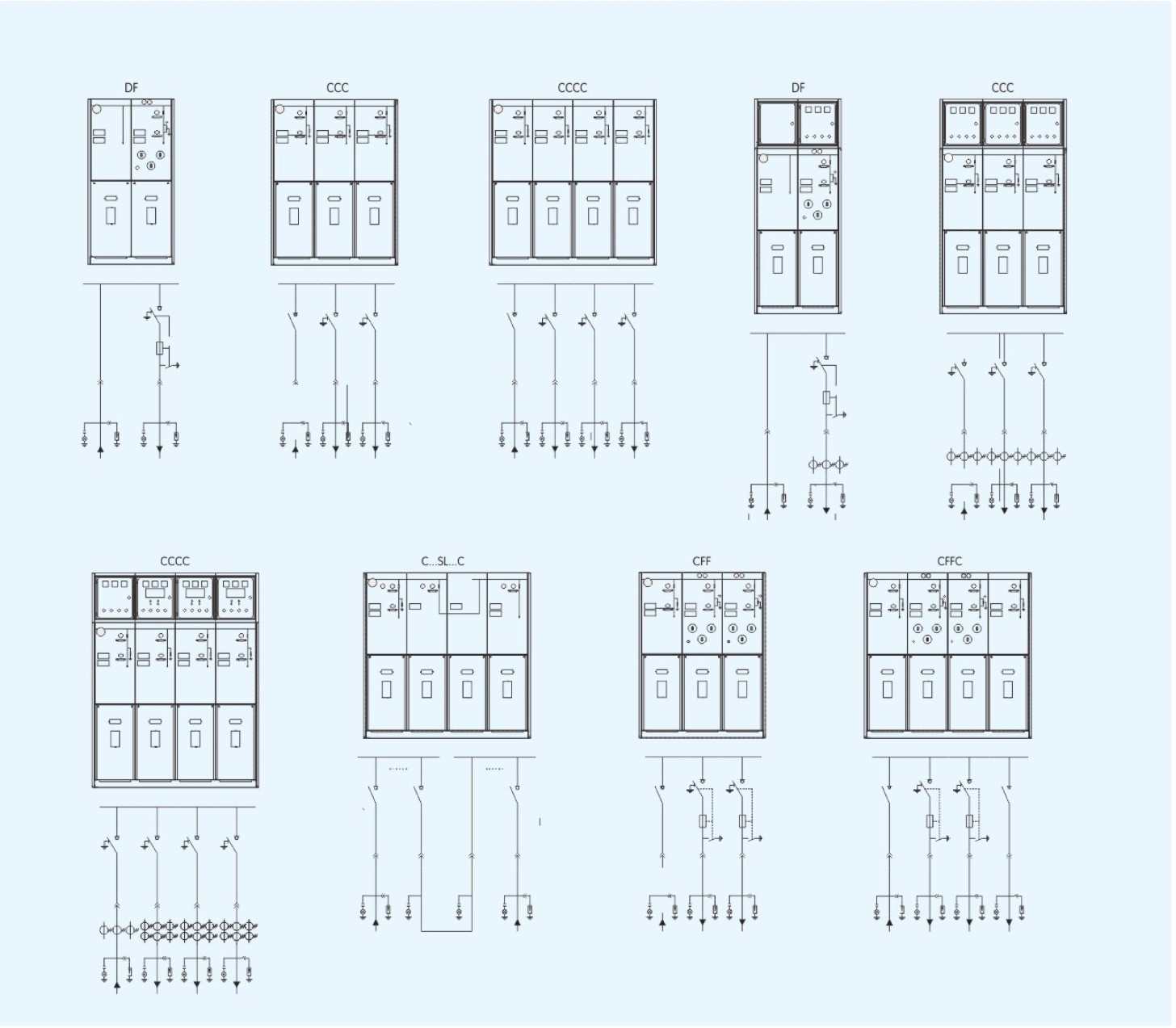

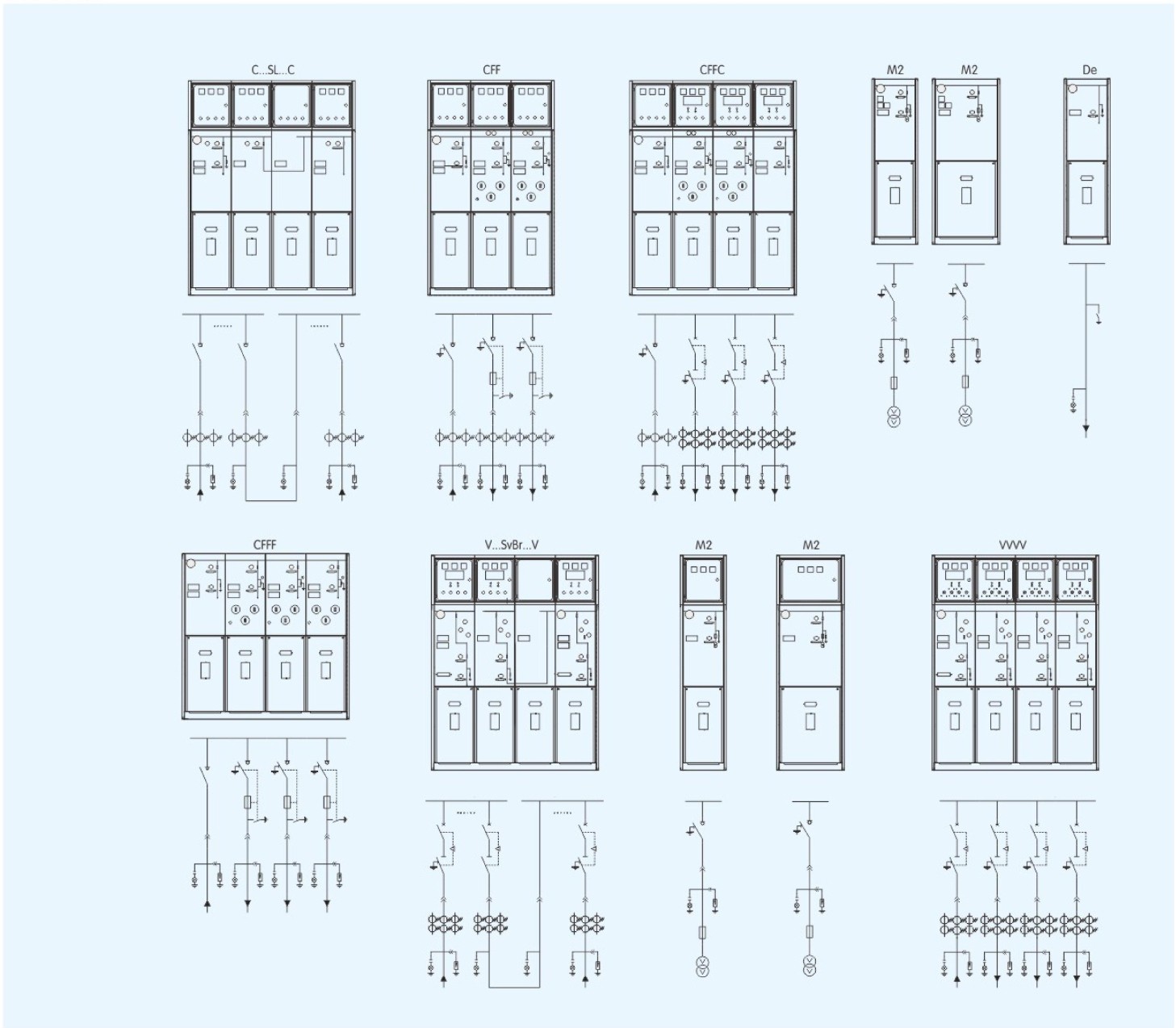

Инфраструктурни дијаграм

ФАК

П1: Који је максимални називни напон за вашу РМУ серију?

О: Док је наш водећи модел јединица од 24 кВ, наш асортиман покрива 3,3 кВ до 40,5 кВ како би задовољио различите међународне захтеве мреже.

П2: Могу ли да бирам између вакуумских и СФ6 прекидача?

О: Да. У нашем "В" кабинету нудимо обе опције. Вакумски прекидачи се често преферирају због ниског одржавања, док су СФ6 прекидачи доступни на основу специфичног оптерећења и еколошких потреба.

П3: Како осигуравате да притисак гаса остане безбедан?

О: Користимо релативни притисак од 0,4 бара (на 20°Ц) и максималну границу од 1,4 бара. Свака јединица укључује манометар са помоћним контактима за даљински надзор и аларме.

П4: Да ли је опрема погодна за оштра спољашња окружења?

О: Да. Док је РМУ дизајн за затворене просторе, језгро резервоара за СФ6 је ИП67. Када се налази у одговарајућем киоску на отвореном (компактна подстаница), успева у подручјима са високом влажношћу или високим загађењем.
