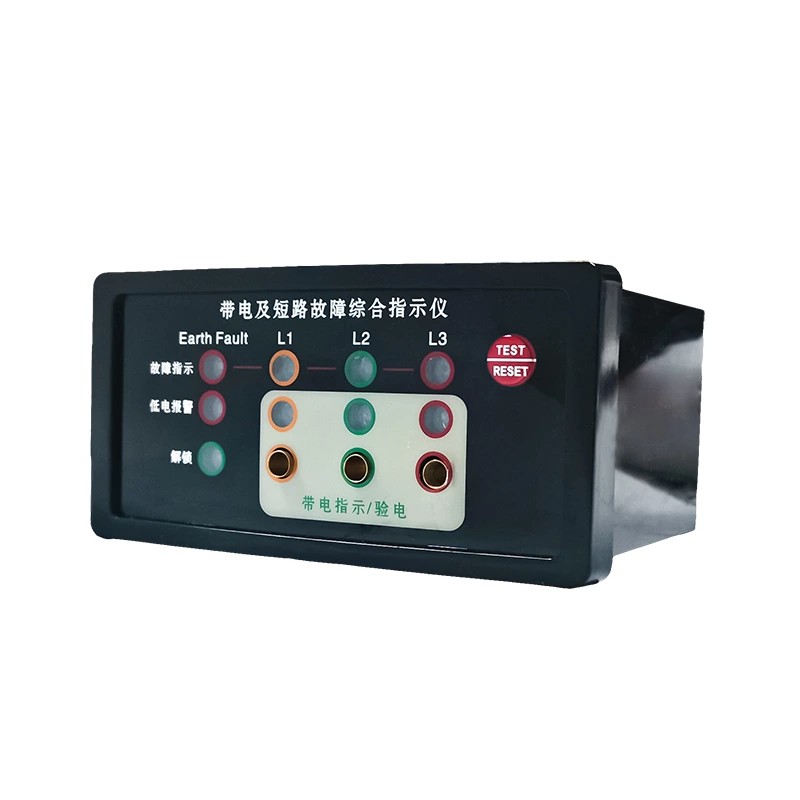

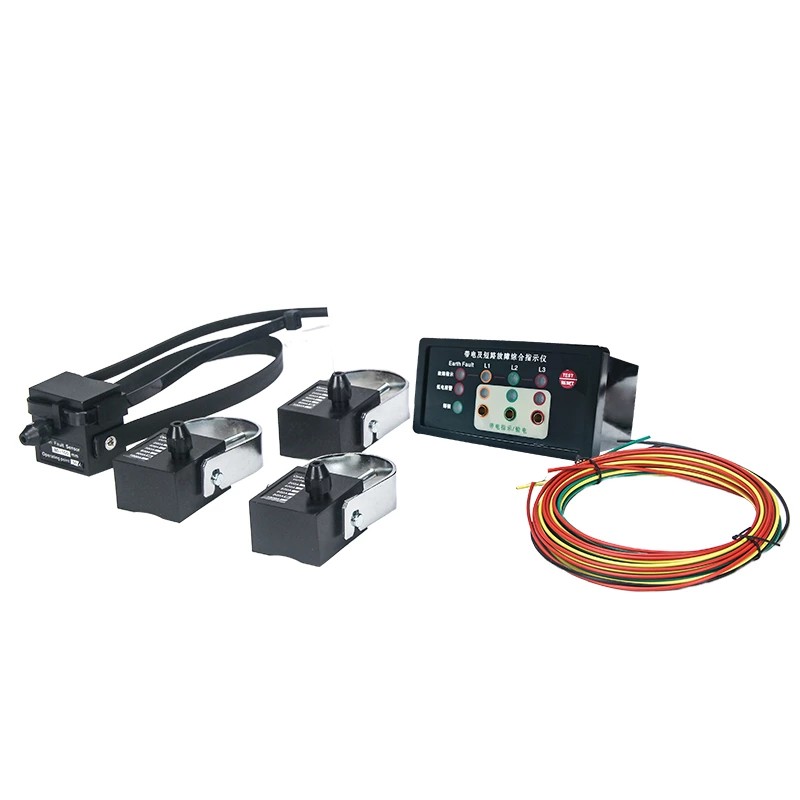

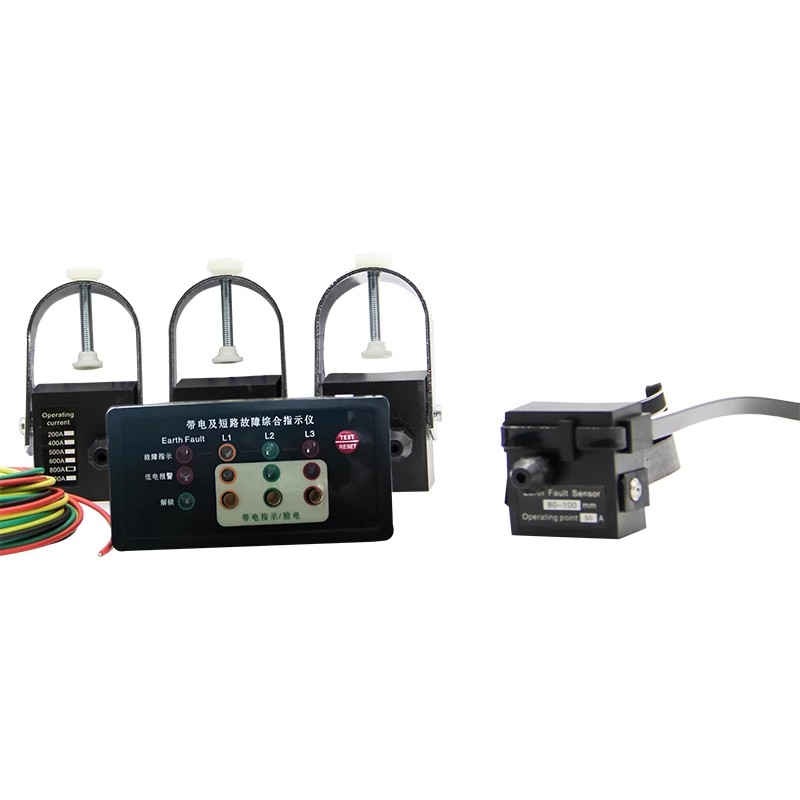

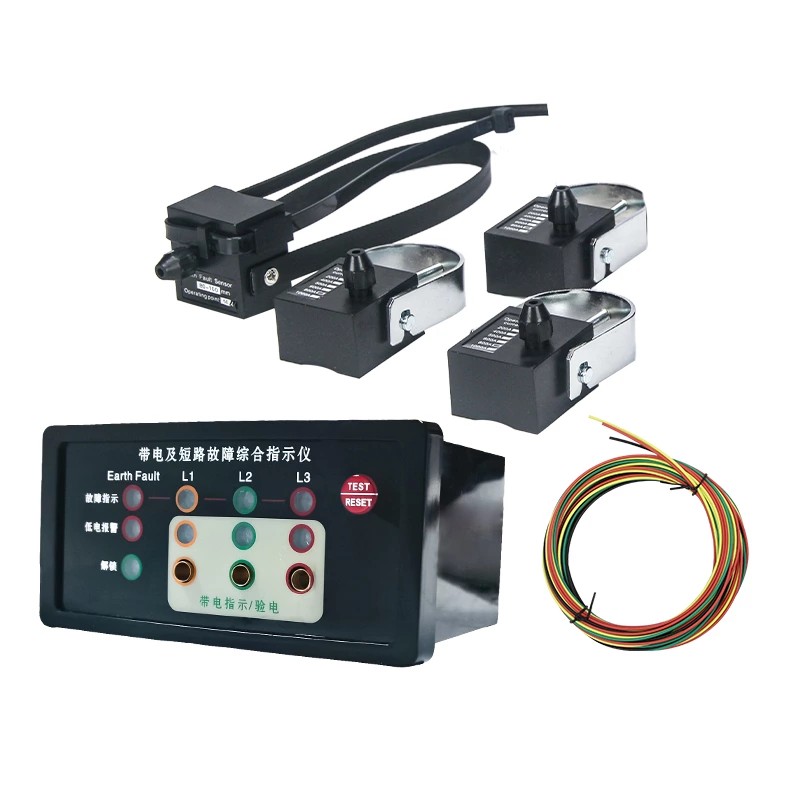

Индикатор квара на линији ЕКЛ-4ДКСН са статусом уживо је уређај за праћење на мрежи који је развио Цомевилл посебно за високонапонске разводне уређаје и дистрибутивне мреже испод 20 кВ. Овај уређај интегрише функције детекције кварова, индикације уживо и верификације фазе. Користећи модуларни дизајн и оптичку комуникациону технологију, може стабилно да ради у сложеним електромагнетним окружењима, пружајући поуздану подршку за дневне инспекције и дијагнозу кварова у електроенергетским системима.
Аларм кратког споја
Када дође до кратког споја у линији, сензор кратког споја уграђен у ЕКЛ-4ДКСН Индикатор квара на линији са статусом уживо одмах хвата струју квара и преноси сигнал аларма главном рачунару преко оптичког кабла. Оптичка комуникација има снажне могућности заштите од сметњи, избегавајући утицај електромагнетног шума унутар склопног уређаја на пренос сигнала. По пријему сигнала, рачунар домаћин покреће одговарајућу индикаторску лампицу кратког споја, помажући особљу на лицу места да брзо лоцира неисправно коло.
Гроунд Фаулт Аларм
Сензор за уземљење континуирано прати струју нулте секвенце линије. Када струја земљоспоја достигне или премаши унапред постављени праг аларма, сензор шаље сигнал главној јединици преко оптичког влакна, а главна јединица одмах активира аларм земљоспоја. Ова функција помаже у раном откривању кварова на земљи, спречава даљу деградацију изолације опреме и смањује ризик од струјног удара.

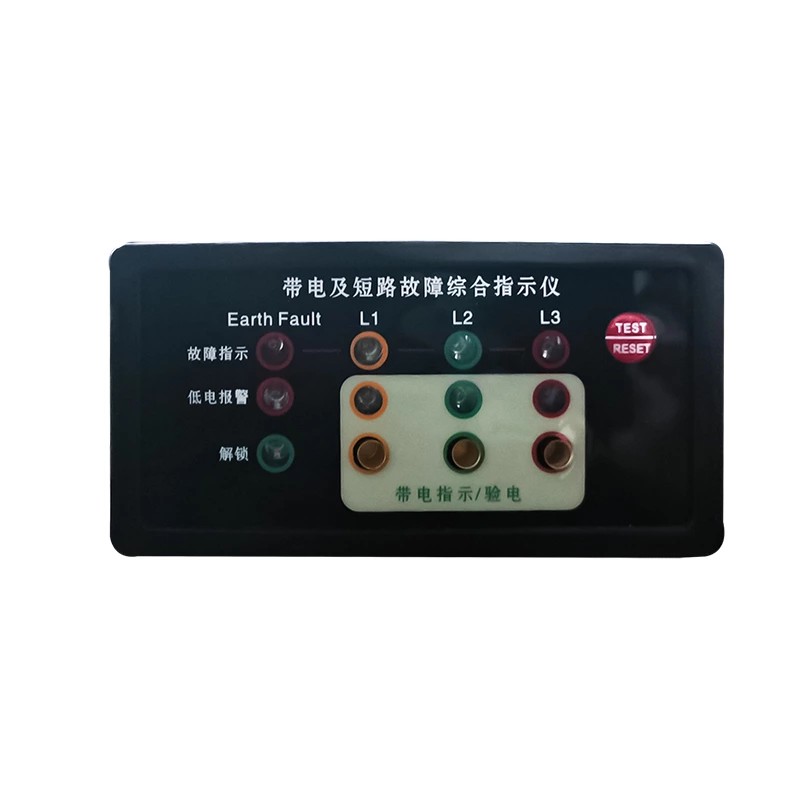

Индикатор статуса високог напона: Квалитетни ЕКЛ-4ДКСН индикатор квара на линији са статусом уживо континуирано прати статус високонапонских водова. Панел главне јединице је опремљен ЛЕД индикаторима високе осветљености, који одговарају фазама Л1, Л2 и Л3. Учесталост трептања индикатора отприлике одражава ниво напона. ЛЕД диоде се напајају директно из високонапонског електричног поља, без трошења уграђене батерије главне јединице. Овај дизајн обезбеђује континуитет индикације статуса уживо и продужава укупни век трајања батерије.
Верификација фазе високог напона: Панел главне јединице има наменски интерфејс за верификацију фазе. Особље за одржавање може да користи овај интерфејс да тестира и потврди тачност високонапонског улазног сигнала и индикације грешке. Коришћење ове функције за верификацију фазе пре обављања линијског повезивања или радова на одржавању помаже у избегавању кварова опреме узрокованих грешкама фазе.
Да би се прилагодио различитим ритмовима рада на различитим локацијама, ЕКЛ-4ДКСН нуди три режима ресетовања:
Аутоматско ресетовање: Након што је грешка уклоњена, уређај се може аутоматски ресетовати у унапред подешено време. Опциони интервали ресетовања укључују 8 секунди, 12 сати, 24 сата и 48 сати (фабрички подразумевано је 12 сати). Овај режим је погодан за локације без надзора или удаљене локације, смањујући учесталост ресетовања на лицу места од стране особља за одржавање.
Ручно ресетовање: Након што је грешка отклоњена, особље на лицу места може директно да притисне дугме „Ресетуј/Тест“ на ЕКЛ-4ДКСН индикатору квара на линији са панелом статуса уживо да одмах обрише статус аларма, обезбеђујући да је индикација уређаја у складу са тренутним статусом линије.
Даљинско ресетовање: Уређај подржава слање алармних сигнала контролном центру и такође може да прима команде за даљинско ресетовање из контролног центра. За велике дистрибутивне мреже са бројним удаљеним уређајима, ова функција помаже диспечерима да даљински управљају статусом уређаја, смањујући непотребне посете на лицу места.
Функција аутоматског тестирања: Да би се осигурало да је опрема у нормалном радном стању, корисник може да притисне дугме "Ресет/Тест" на главној плочи. У овом тренутку, индикаторска светла Л1, Л2, Л3 и Л4 ће трептати девет пута, а затим ће се аутоматски ресетовати. Тест се такође може ручно прекинути поновним притиском на дугме. Овај једноставан процес самотестирања помаже особљу да брзо потврди да су функције индикатора нормалне пре рада, елиминишући потребу за ношењем додатних инструмената за тестирање.
Аларм ниског напона:
Индикатор грешке на линији ЕКЛ-4ДКСН са статусом уживо напаја се уграђена литијумска батерија. Када је напон батерије нижи од нормалног радног опсега, уређај ће покренути аларм ниског напона, подстичући корисника да на време замени батерију. Ова функција помаже да се спречи да уређај не успе да тачно прикаже информације о грешци услед пражњења батерије, чиме се одржава стална поузданост опреме.
Као професионални произвођач, Цомевилл омогућава корисницима да подесе више параметара аларма у складу са стварним условима рада. Било да је у питању праг струје кратког споја, праг струје уземљења или време аутоматског ресетовања, све се може подесити на лицу места, омогућавајући опреми да се прилагоди различитим условима линије и оперативним захтевима.
| Аларм кратког споја | 50 ~ 1000 А (фабрички подесиво) Грешка ± 5%, фабрички излаз: 600 А |
| Време одговора на прекомерну струју кратког споја | 0,03-5С (фабрички подесиво), фабрички: 0,25 |
| Аларм за уземљење | 10-100А (фабрички подесиво) Грешка ± 10%, фабрички излаз: 20А |
| Време одзива прекомерне струје уземљења | 0,03С ~ 55 (фабрички подесиво), фабрички: 0,25 |
| Аларм за прекомерну температуру | 20 ~ 80 ℃ (фабрички подесиво) Грешка ± 1 ℃, фабрички: 80 ℃ |
| Капацитет сувог контакта за искључивање преко температуре | 230В/АЦ-0.1А,30В/ДЦ-1А |
| Даљински релеј за уземљење кратког споја | 230В/АЦ-0.1А,30В/ДЦ-1А |
| Аларм за прекомерну температуру | Релејни излази 3 циклуса (по 2 секунде) Подесите на 750мС, ресетујте на 1250мС |
| Време аутоматског ресетовања | 75 ~ 45 х (фабрички подесиво), фабричко време: 8 х |
| Струја приправности | ≤5μА |
| Ниво напона | Испод 20КВ |
| Способност издржавања струје | 31.5КА/4С |
| Статичка потрошња енергије | ≤10μв |
| Број акција | ≥4000 пута |
| Капацитет батерије | 3.6 Литијумска батерија 2Ах |
| Ниво заштите подсетника | Хост ИП40, сензор Ип65 |
| радно окружење | -25℃~+75℃ |
| ≤95% РХ (без кондензације) | |
| ≤1000 метара |
