Индикатор квара изнад главе који се увлачи ЈДКС Локатор уземљења

Као професионални произвођач у Кини, Цомевилл-ов висококвалитетни увлачиви горњи индикатор квара ЈДКС уземљења користи бесконтактну електромагнетну индукцију као свој принцип детекције, пружајући јасну визуелну индикацију квара кратког споја кроз црвени знак који се окреће. Кућиште уређаја је третирано материјалима против старења, а екран користи флуоресцентне материјале, што обезбеђује јасну видљивост чак и ноћу. За купце који захтевају константан инвентар или прилагођене параметре, овај висококвалитетни производ се испоручује директно из фабрике по конкурентној ниској цени, помажући тимовима за одржавање да скрате време откривања квара.

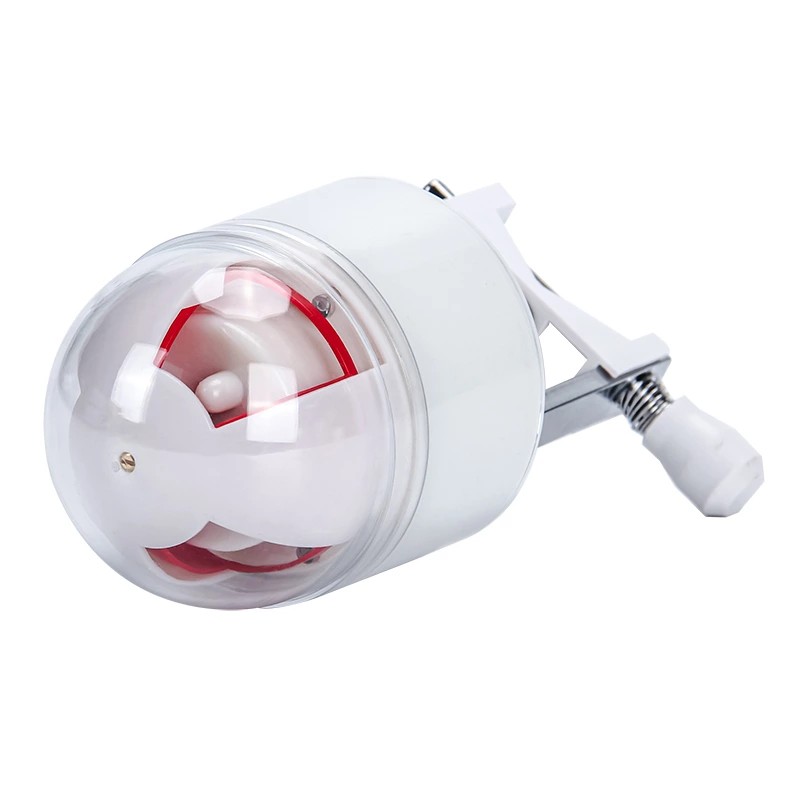

Увлачиви горњи индикатор квара ЈДКС Гроундинг Лоцатор је уређај за лоцирање квара који је развио Цомевилл за надземне дистрибутивне водове. Овај уређај прати промене у линијској струји помоћу електромагнетне индукције. Када дође до квара у вези са кратким спојем, он активира механички механизам за окретање да прикаже црвени индикатор грешке. Његова структура користи једноделни процес обликовања у комбинацији са технологијом нано-површинске обраде, дајући јој својства против обраштања и старења, што га чини погодним за дуготрајан рад у спољним надземним водовима.

Основни принцип рада

1. Логика детекције грешака

Увлачиви индикатор грешке изнад главе ЈДКС локатор уземљења открива кварове на основу нагле промене струје током кратког споја. Када дође до квара кратког споја, струја квара тече кроз тачку инсталације. Елемент за детекцију струје унутар уређаја осећа изненадну промену струје, а истовремено, накнадне заштитне акције доводе до губитка струје. Ова два услова заједно чине основу за акцију.

ЈДКС индикатор грешке, инсталиран на надземној линији, ради тако што детектује линијску струју помоћу електромагнетне индукције. У нормалним условима рада, уређај је у режиму мировања мале енергије; када струја кратког споја прође, индуковани сигнал прелази унапред подешени праг, покрећући погонски механизам.

2. Метод локације квара

У стварним инспекцијама, вишеструки ЈДКС индикатори се инсталирају у интервалима дуж линије. Када дође до квара, сви индикатори од стране напајања до тачке квара ће постати црвени, док индикатори иза тачке квара остају бели. Инспектори само треба да посматрају статус индикатора дуж руте; део између последњег црвеног индикатора и првог белог индикатора је локација грешке. Овај метод смањује радно оптерећење традиционалних инспекција пуне линије на локалне провере секција, значајно побољшавајући ефикасност лоцирања квара.

3. Ресет механизам

Након отклањања грешке и враћања напајања, опрема се аутоматски ресетује након унапред подешеног времена. Увлачиви индикатор квара изнад главе ЈДКС локатор за уземљење нуди изборна времена ресетовања од 6, 12, 24 и 36 сати како би се прилагодила оперативним потребама различитих линија, елиминишући потребу за ручним ресетовањем од стране особља које се пење на стуб.

Структура производа и карактеристике материјала

1. Материјал шкољке

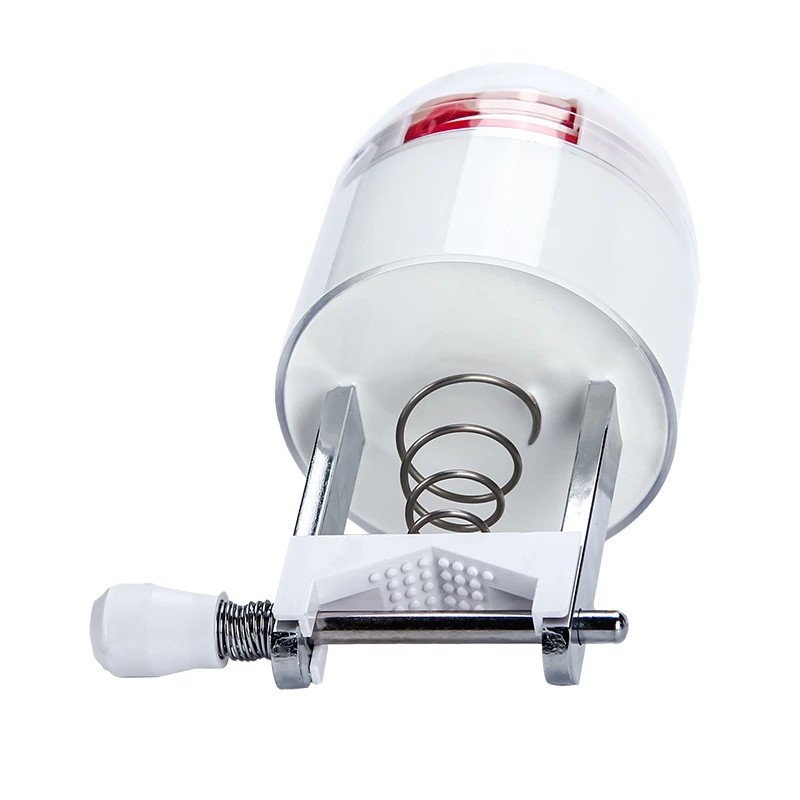

Индикатор квара изнад главе, који се може увући, ЈДКС локатор уземљења је обликован у једном комаду коришћењем ваздухопловних материјала високе чврстоће и нанотехнологије. Љуска има следеће карактеристике:

Висока транспарентност: Олакшава посматрање унутрашњег статуса флип-уп

Отпорност на мрље: Прљавштина се не лепи лако на површину

Отпорност на старење: Не постаје ломљив под продуженим излагањем сунцу на отвореном

Без одржавања: Не захтева додатно одржавање током предвиђеног животног века

2. Састав основне компоненте

3. Метод приказа

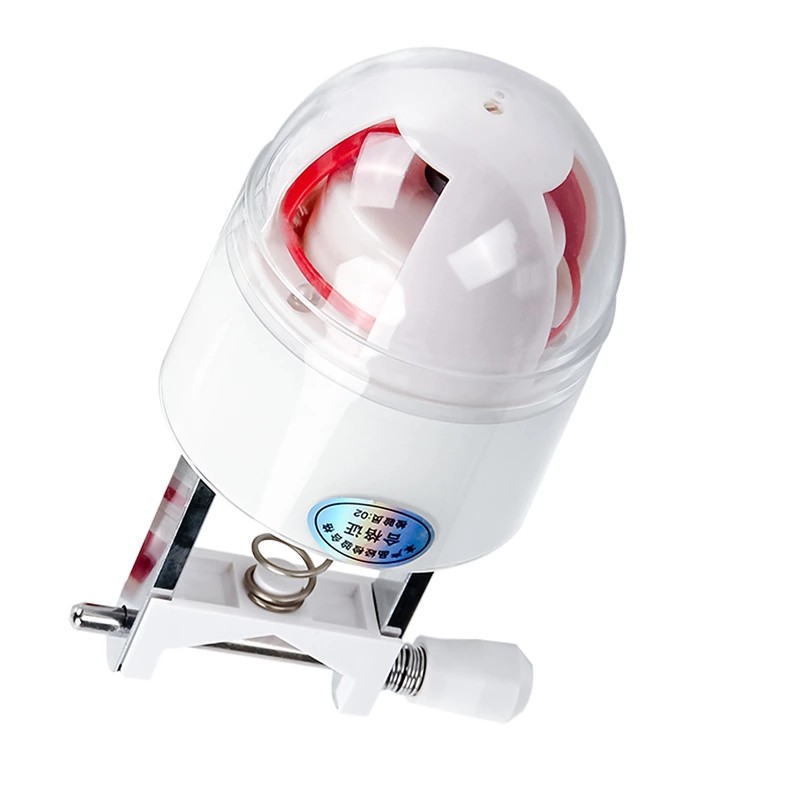

Увлачиви индикатор грешке изнад главе ЈДКС локатор уземљења користи механички екран на преклоп. Бела је у нормалном раду и постаје црвена када се окрене нагоре да указује на грешку. Црвена страна је обложена флуоресцентним материјалом, што је чини веома видљивом при природном дневном светлу и још увек препознатљивом ноћу или у условима слабог осветљења. Као произвођач, Цомевилл даје предност отпорности на временске услове у свом избору материјала за приказ, осигуравајући да ротирајуће компоненте не избледе или се деформишу под дуготрајним излагањем УВ зрачењу.

Сценарији инсталације и методе детекције: безбедно и разноврсно

Ови индикатори су прилично флексибилни када је у питању где могу да иду. Постављамо их на надземне водове (оне на стубовима), надземне каблове, подземне каблове (оне закопане испод градова), па чак и на сабирнице унутар разводних ормара. У суштини, било где у дистрибутивном систему могу се појавити кварови кратког споја.
Пошто се користе на толико различитих места, њихове методе сензора су дизајниране да буду безбедне - без директног контакта са деловима под напоном. За детекцију напона, они осећају градијент потенцијала просторног електричног поља око линије. За детекцију струје, они користе електромагнетну индукцију - нешто слично томе како ради трансформатор. Овај бесконтактни дизајн мења игру: штити уређај (и нас) од високог напона и чини инсталацију лакшом. Не морамо да пресечемо линију или искључимо струју да бисмо их монтирали – само их причврстите и идите.

ОПЕРАТИВНИ ПРИНЦИП

Принцип детекције кратког споја:

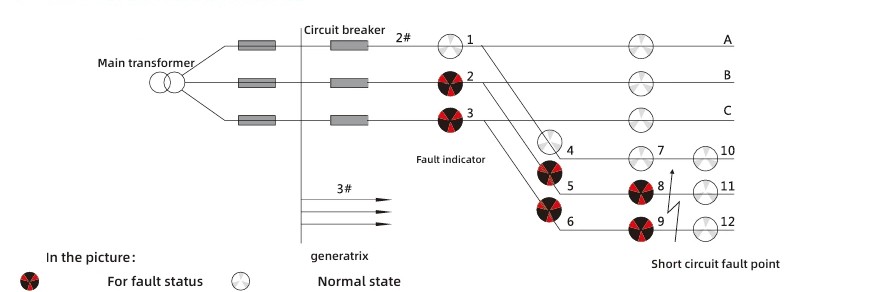

На основу карактеристика појава кратког споја, као критеријум деловања се користи нагла промена струје при кратком споју праћена нестанком струје заштитног уређаја. Метода тумачења дијаграма индикације квара је следећа: Када индикаторске лампице 2, 5 и 8 фазе А линије 2, нема индикаторске лампице на фази Б, индикаторске лампице 3, 6 и 9 фазе Ц светле црвено, док индикаторске лампице 11 и 12 остају беле, може се утврдити да је дошло до квара кратког споја на тој излазној линији.

ТЕХНИЧКИ ПАРАМЕТАР
