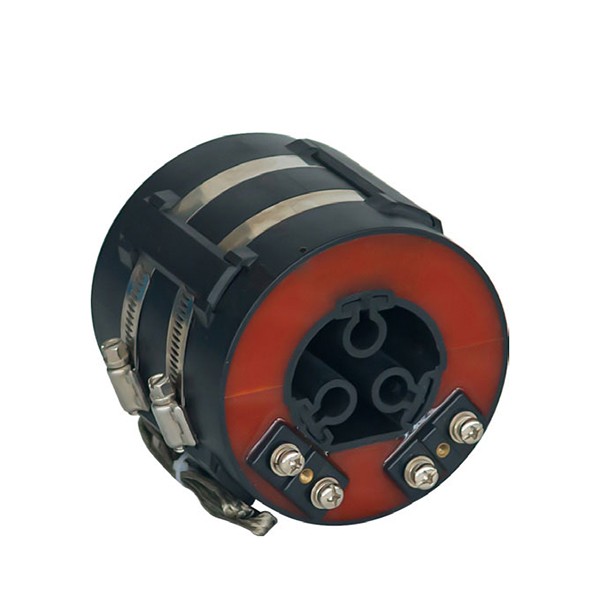

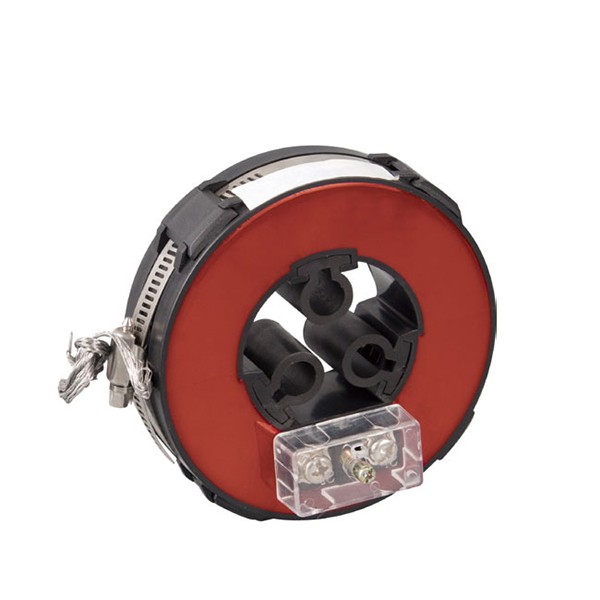

Струјни трансформатор ЛМЗК-10

Цомевилл, као водећи кинески произвођач и добављач, обезбеђује струјни трансформатор ЛМЗК-10 за вас, који нуди основне предности укључујући компактну величину, одвојиво језгро за једноставну инсталацију и високо прецизно мерење коришћењем увезеног силиконског челика. Посебно је дизајниран за 10кВ компактне расклопне уређаје.

Овај струјни трансформатор ЛМЗК-10 има основне предности као што су мала величина, мала тежина, могућност пребацивања и лака инсталација, и широко је погодан за потребе набавке компактних потпуно изолованих прстенастих разводних уређаја. Посебно је погодан за комбиновање са удаљеном терминалном опремом као што су РТУ и ФТУ да би се формирала јединица за узорковање, пружајући свеобухватно решење и подршку података за цео систем. Након набавке и уградње, нема потребе за модификацијом оригиналног ожичења. Може се директно инсталирати на повезане долазне и одлазне каблове, чинећи рад једноставним и брзим, значајно смањујући трошкове инжењерске инсталације. Тренутно се широко користи у компактним потпуно изолованим прстенастим мрежним разводним уређајима као што су СафеРинг/Плус, Унисвитцх, РМ6/СМ6, СВС, ГА/ГЕ, ФБ, СС, итд., а такође је погодан за набавку и потребе подршке комбинованих трафостаница, кабловских разводних кутија и друге опреме.

У погледу материјала и процеса језгра, струјни трансформатор ЛМЗК-10 користи висококвалитетне увезене високопропусне силиконске челичне лимове као магнетне материјале, који имају карактеристике одвојивих гвоздених језгара и ниске губитке магнетног кола. Смола је ливена у вакууму унутар пластичне шкољке отпорне на ватру, са одличном отпорношћу на влагу, стабилним перформансама и без потребе за каснијим одржавањем, што испуњава захтеве исплативости куповине за дуготрајну употребу. Током монтаже, причврстите два полукружна прстена на фазно раздвојени кабл и причврстите их стезаљкама да се неприметно стапају са каблом, стварајући леп и усклађен изглед. Производ је погодан за сценарио набавке 10КВ каблова са спецификацијама у распону од 35мм² до 400мм². Стезаљка је направљена од висококвалитетног материјала од нерђајућег челика, који је чврст и поуздан. Не ствара се вртложна струја током употребе, што осигурава безбедан рад опреме.

Технички услови за радно и инсталационо окружење-Струјни трансформатор ЛМЗК-10

Фактор снаге на страни оптерећења треба да задовољи ЦОС φ=0,8 (показује карактеристике хистерезе).
Називна секундарна струја се може изабрати између 5А или 1А спецификација како би се задовољиле потребе различитих енергетских система.
Распон температуре околине: Доња граница је -5 ℃, горња граница је 40 ℃, а дневна просечна температура не сме да прелази 30 ℃.
Називна радна фреквенција подржава два уобичајена стандарда: 50Хз или 60Хз.
Висину инсталације опреме треба контролисати на 1000 метара или ниже.
Ниво загађења испуњава стандард ИИ нивоа и погодан је за конвенционална индустријска окружења.

Производња и инспекција производа стриктно прате националне стандарде ГБ20840.1 и ГБ20840.2.

ТЕХНИЧКИ ПОДАЦИ

ЛМЗК1

ЛМЗК2

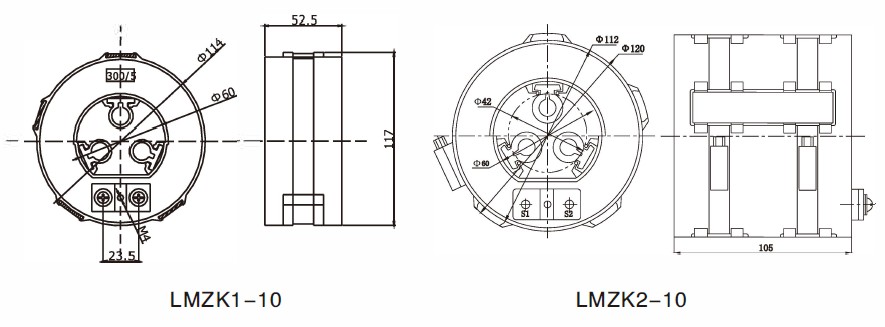

Оутлине Дименсион
