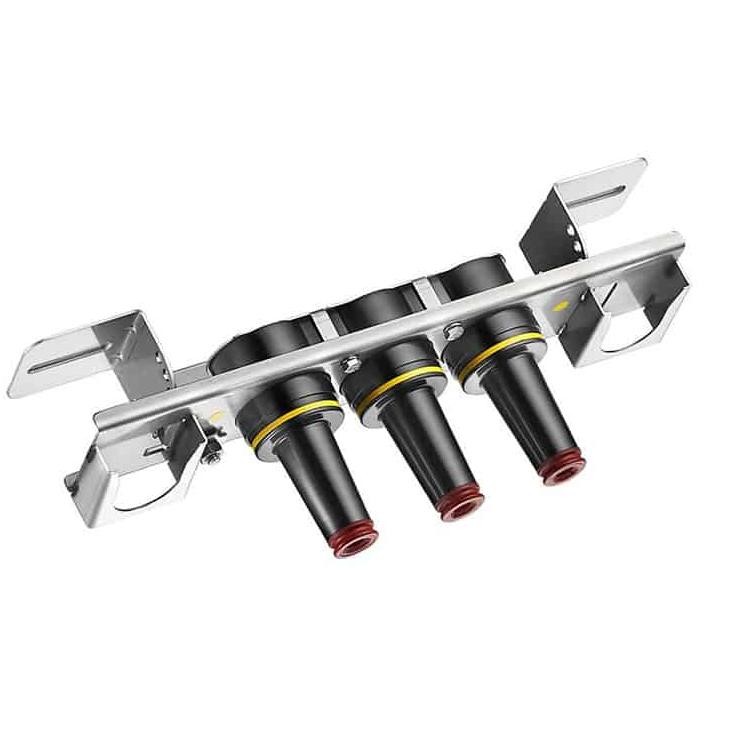

15КВ 200А Лоадбреак Јунцтио

Цомевилл фабричка 15КВ 200А Лоадбреак Јунцтион карактерише потпуно бакарни пут који носи струју, обезбеђујући поуздане, доследне перформансе без обзира на услове.
У потпуности испуњава захтеве ИЕЕЕ Стандарда 386 и потпуно је заменљив са производима конкурената и другим компонентама које се спајају које су такође усаглашене са ИЕЕЕ Стандардом 386. Када се инсталира са одговарајућим деловима, овај спој за прекид оптерећења пружа потпуно заштићену везу, идеалну за апликације са прекидом оптерећења.

Шта је 15КВ 200А Лоадбреак Јунцтион?

15КВ 200А Лоадбреак Јунцтион је уређај за повезивање каблова средњег напона који се користи у системима за дистрибуцију електричне енергије за безбедно повезивање, гранање и секционисање подземних каблова од 15кВ, истовремено омогућавајући рад са прекидом оптерећења (прекидањем под напоном). Обично укључује више 200А интерфејса (као што су 2, 3 или 4 начина) који су интерно повезани заједно, омогућавајући флексибилне конфигурације петље, славине или спајања. Направљен у складу са ИЕЕЕ стандардом 386, обезбеђује потпуно заштићен, сигуран и поуздан рад у трансформаторима који се монтирају на подлогу, у разводним уређајима и апликацијама у подземним трезорима.

ПРОИЗВОДНИ ТЕСТОВИ

Тестови спроведени у складу са ИЕЕЕ/АНСИ стандардом 386.
Минимални корона напон – 11 кВ
Издржљивост 1 минута наизменичне струје – 34 кВ

Испитивања спроведена у складу са захтевима производног процеса Цхардон:
Физички преглед
Периодична дисекција
Периодична рендгенска анализа

ВОЛТАГЕ РАТИНГС
Класа напона 15 кВ
Макс. Називна снага од фазе до фазе 14,4 кВ
Макс. Називна снага Фаза према земљи 8,3 кВ
АЦ 1 минута Издржи 34 кВ
ДЦ 15 минута Издржи 53 кВ
БИЛ и Фулл Ваве Црест 95 кВ
Минимални ниво корона напона 11 кВ
ЦУРРЕНТ РАТИНГС
Континуирано: 200 ампера рмс
Пребацивање: 10 операција на 200 ампера рмс на 14,4 кВ
Затварање грешке: 10.000 ампера рмс симетрично на 14,4 кВ током 0,17 с након 10 узастопних успешних операција пребацивања
Кратко време:
• 10.000 ампера рмс симетрично за 0,17 с
• 3,500 ампера рмс симетрично за 3,0 с

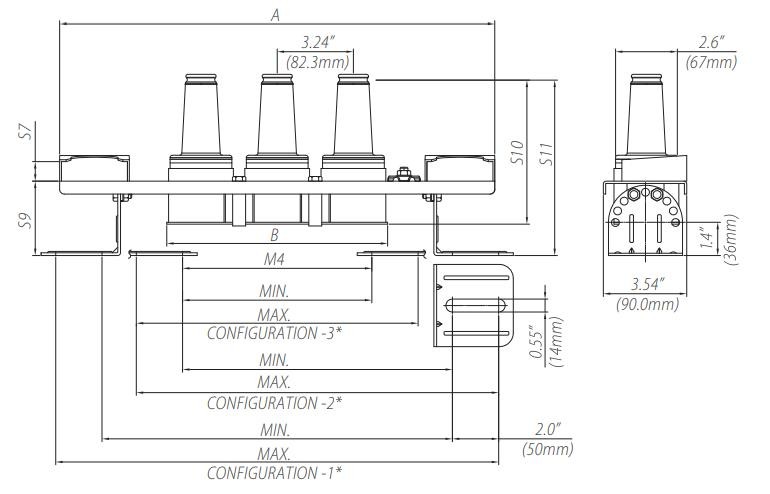

Спој са информацијама о димензијама заграде

Кораци операције прекида оптерећења

1. Чврсто причврстите стезаљку на ушицу за повлачење.
2. Немојте примењивати никакву вучну силу – само лагано окрените конектор у смеру казаљке на сату да бисте прекинули површинско трење између колена и чауре.
3. Брзим и чврстим покретом извуците конектор право из чауре. Обавезно држите конектор даље од уземљења.
4. Поставите конектор на одговарајући додатни уређај, пратећи упутства за употребу тог прибора.
5. Користите стезаљку да ставите изоловани заштитни поклопац (са одводном жицом спојеном на масу система) на било коју изложену чахуру под напоном.

ФАК

Која је главна функција 15КВ 200А раскрснице?
Користи се за секционисање, петље, одвајање или спајање средњенапонских каблова док омогућава безбедно прекидање оптерећења у дистрибутивним системима под напоном.
Да ли је компатибилан са другим брендовима?
Да, у потпуности је усаглашен са ИЕЕЕ стандардом 386™, обезбеђујући потпуну заменљивост са другим компатибилним одвојивим изолованим системима конектора.
Може ли се користити у подземним инсталацијама?
Апсолутно. Посебно је дизајниран за опрему монтирану на подлогу и апликације у подземним трезорима где су влага, прашина и ограничени простор уобичајени.
Које безбедносне карактеристике пружа 15КВ 200А Лоадбреак Јунцтион?
Нуди потпуно заштићену ЕПДМ изолацију, контролисан рад прекида оптерећења, високу отпорност на импулсе и стабилне перформансе прекида лука за безбедно пребацивање.
