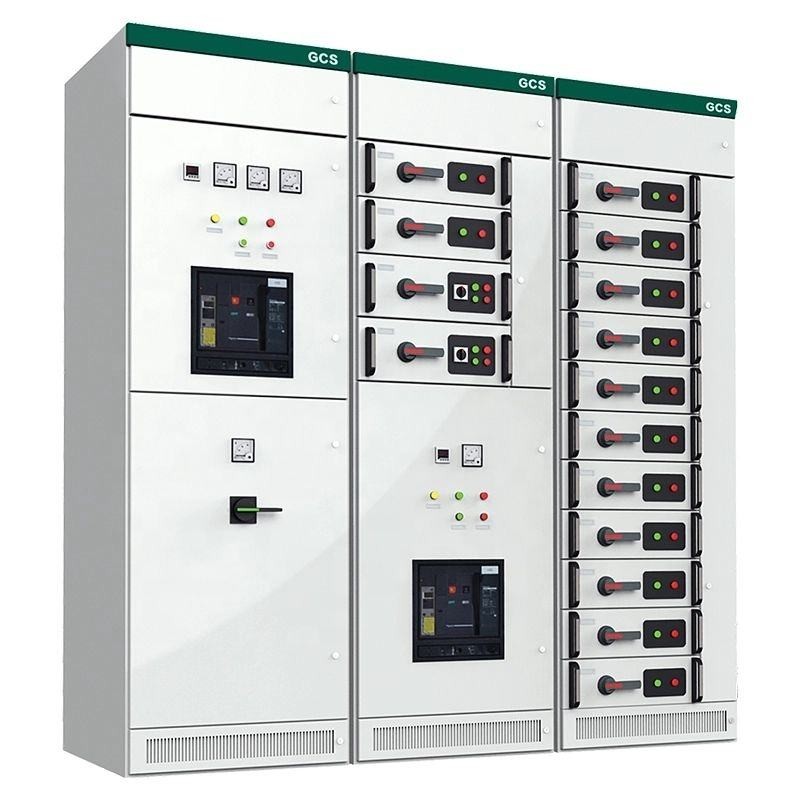

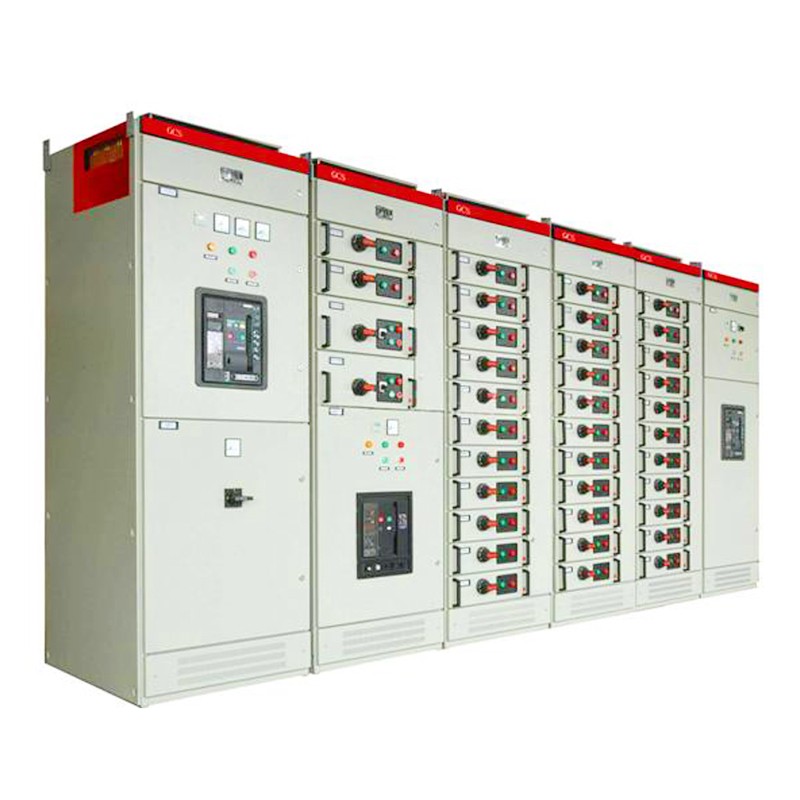

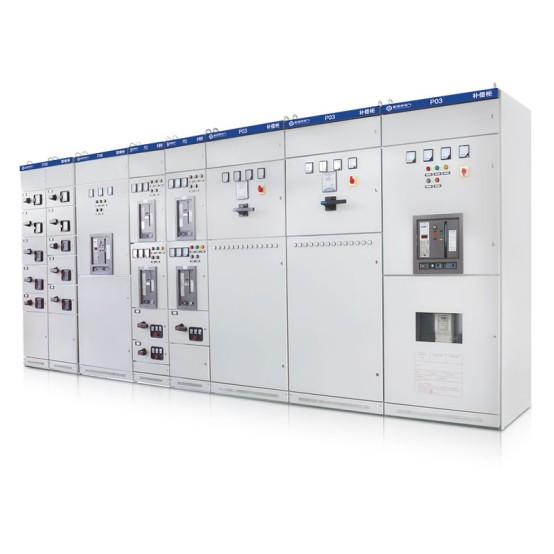

ГЦС нисконапонски извлачиви склопни уређај

Цомевилл висококвалитетни ГЦС нисконапонски извлачиви разводни уређај има високе могућности израде и прекидања, добру динамичку и термичку стабилност, напредну и разумну структуру, флексибилну електричну шему, висок ниво заштите, сигурност и поузданост, лакоћу одржавања и одличне показатеље техничких перформанси.

Феатуре

1. Оквир ормара ГЦС нисконапонских извлачивих разводних уређаја усваја технологију двоструког преклапања и произведен је од челичних плоча обложених алуминијумом цинком. Дизајниран са модуларним рупама од 25 мм (К-профил), рам се може похвалити једноставном структуром и изузетном издржљивошћу. Састављен прецизним попречним и уздужним вијцима, цео оквир не захтева одржавање током свог радног века.
2. Оклоп кућишта је подвргнут галванизацији и премазивању прахом за побољшану заштиту. Горњи поклопац хоризонталног одељка сабирница је одвојив, што олакшава инсталацију сабирница на лицу места и смањује комплексност рада.
3. Функционалне зоне унутар ормана су јасно подељене, углавном се састоје од функционалних одељака и одељка за каблове. Свака јединица ради независно са изолованим функцијама, обезбеђујући међусобне сметње између различитих компоненти.
4. Хоризонтална сабирница је постављена хоризонтално на дну ормарића, значајно побољшавајући њену способност да издржи електрични стрес изазван струјама кратког споја.
5. Са структуром у облику фиоке, ормар може да прими до 36 кола, од којих свако има називну струју од 400 А или ниже. Кола фиока подржавају конверзију у три позиције без угрожавања степена заштите ормарића.
6.Свака функционална јединица може да садржи највише 11 фиока пуне величине или 22 фиоке половине величине (1/2), нудећи флексибилне опције конфигурације.
7.Фиоке су опремљене са пет радних позиција: Отворено, Затворено, Тестирано, Извучено и Изоловано. Одговарајући аудио, визуелни и текстуални индикатори пружају јасне сигнале статуса за интуитиван рад.

Преглед производа

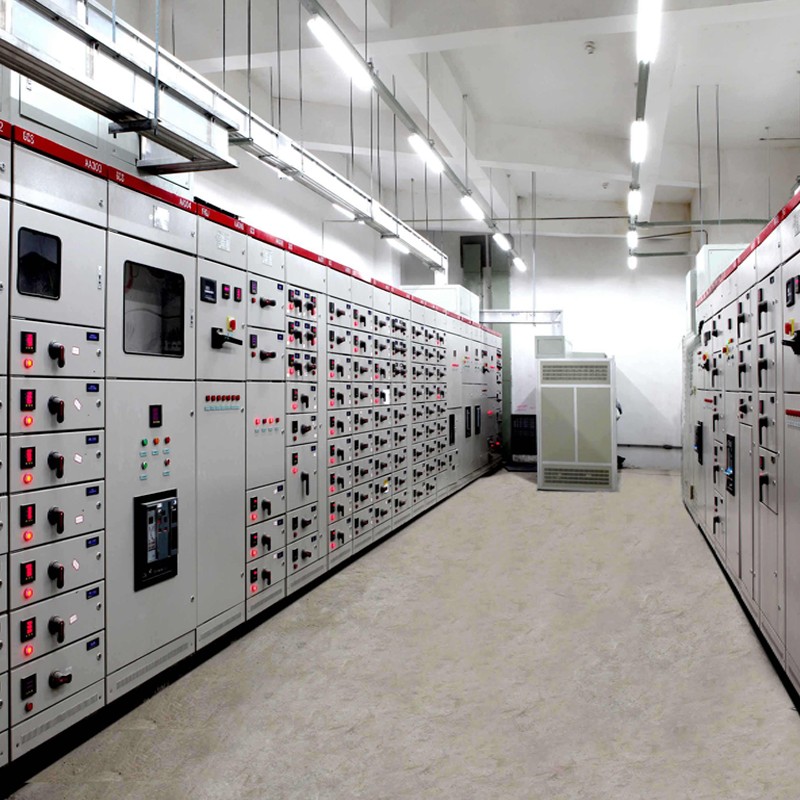

ГЦС нисконапонски извлачиви склопни уређај, који је независно развио и испоручио Велцоме (Вензхоу) Елецтриц Цо., Лтд., је комплетан сет опреме врхунских перформанси скројен за нисконапонске системе за дистрибуцију електричне енергије—идеалан избор за набавку инжењеринга, усклађивање пројеката и набавку опреме на велико. Интегришући научну модуларну структуру са поузданим електричним перформансама, ова расклопна јединица се широко набавља и примењује у кључним сценаријима као што су електране, индустријске радионице, високе зграде и комерцијални комплекси великих размера, служећи као основни уређај за контролу дистрибуције енергије и прецизну алокацију енергије.
Његова основна предност у набавци лежи у напредном дизајну који се може извући: свака функционална јединица (укључујући прекидаче, контакторе, итд.) може се лако извући или уметнути без ометања целокупног рада система. Ово значајно поједностављује процесе одржавања и поправке након набавке, минимизира време застоја опреме и ефективно смањује укупне трошкове рада и одржавања за стране које се баве набавком.
Током производње, Велцоме (Вензхоу) Елецтриц Цо., Лтд. се придржава строгих стандарда контроле квалитета, усвајајући висококвалитетне изолационе материјале и прецизне технике производње. Расклопна јединица је опремљена са више свеобухватних сигурносних заштитних механизама (заштита од кратког споја, заштита од преоптерећења, итд.), омогућавајући му да се стабилно прилагођава сложеним окружењима електричне мреже и осигура безбедан и континуиран рад дистрибутивног система — у потпуности испуњавајући захтеве високе поузданости пројеката набавке. Поред тога, његов флексибилни модуларни дизајн подржава проширење на захтев, које може тачно да одговара прилагођеним потребама набавке различитих пројеката за различите капацитете и начине управљања, побољшавајући прилагодљивост и исплативост набавке. Као економична, ефикасна и сигурна опрема за нисконапонску дистрибуцију електричне енергије, постала је поуздана опција набавке у модерној области нисконапонске дистрибуције електричне енергије.
Ова ГЦС нисконапонска извлачива расклопна апаратура је у потпуности усклађена са међународним и националним релевантним стандардима као што су ИЕЦ60439-1, ГБ7251.1 „Комплетна расклопна опрема ниског напона и контролна опрема“ и ГБ/Т 24274 „Нисконапонска извлачива комплетна расклопна опрема и контролна опрема“, осигуравајући да пројекти набавке испуњавају захтеве квалитета, стандардизацију квалитета и обезбеђују чврсте одлуке о набавци.
‌

Услови окружења за нормалну употребу

Температура околине: Температура амбијенталног ваздуха не сме прећи +40℃ или бити нижа од -5℃, а просечна 24-часовна температура не сме прећи +35℃. За пројекте набавке који укључују употребу изнад горе наведеног температурног опсега, нисконапонска извлачива расклопна опрема ГЦС мора да ради са смањеним капацитетом како би се осигурала радна сигурност и стабилност перформанси.
Релативна влажност: Када максимална температура околине достигне +40℃, релативна влажност не сме бити већа од 50%. Већа влажност је дозвољена на нижим температурама (нпр. 90% релативне влажности на +20℃). Током набавке и накнадне уградње, потребно је посветити довољно пажње потенцијалним ризицима од кондензације узрокованим изненадним променама температуре како би се избегао квар опреме.
Надморска висина: Стандардна надморска висина места постављања не сме бити већа од 2000 м надморске висине. За пројекте набавке у областима изнад 2000м, опрема мора бити одговарајуће смањена за употребу, а релевантни захтеви ће бити јасно наведени у уговору о набавци.
Услови на месту уградње: Расклопни уређај треба да буде инсталиран на местима без опасности од пожара, опасности од експлозије, велике прашине, хемијске корозије и јаких вибрација или удара. Странке за набавку ће потврдити да окружење на лицу места испуњава горе наведене захтеве пре испоруке како би се обезбедио век трајања и поузданост опреме.
Преговори о посебном окружењу: Ако окружење стварног коришћења пројекта набавке не испуни горепоменуте захтеве, купац ће одмах комуницирати и преговарати са компанијом Велцоме (Вензхоу) Елецтриц Цо., Лтд. како би формулисала прилагођена решења (као што су посебне надоградње материјала или структурна побољшања) како би се осигурала усклађеност са потребама рада пројекта.

Главни технички параметри

Напомена: За решење задњег ожичења препоручује се дубина кућишта од 1000 мм.

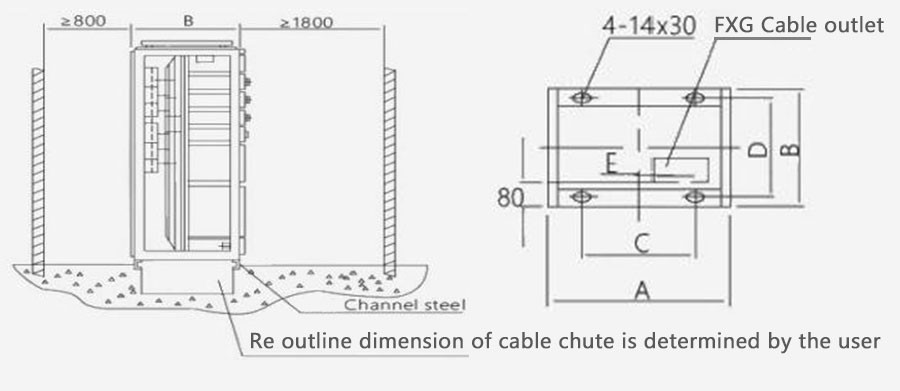

Инсталациони дијаграм

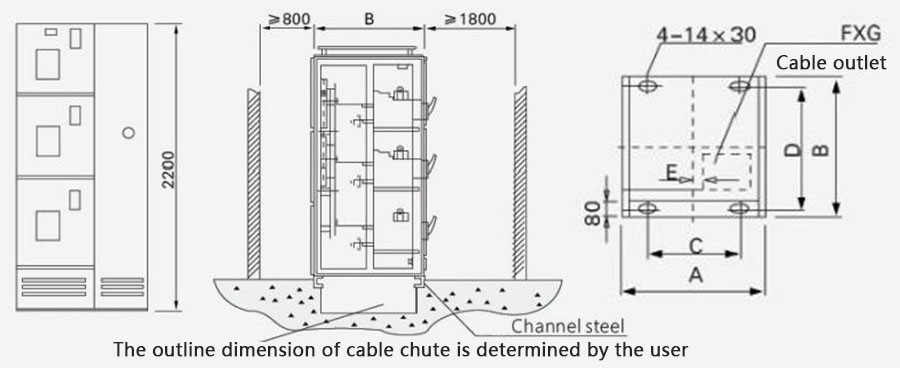

СЛИКА 2 Шема инсталације ПЦ ормана

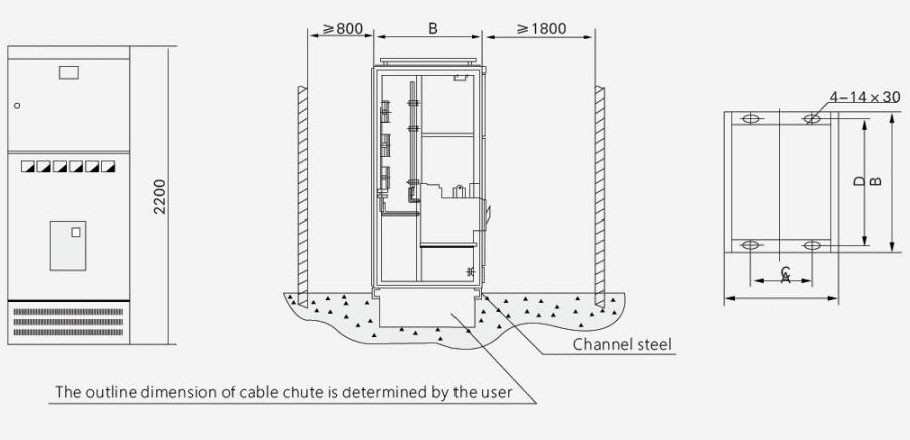

3 Шема инсталације МЦЦ ормана
