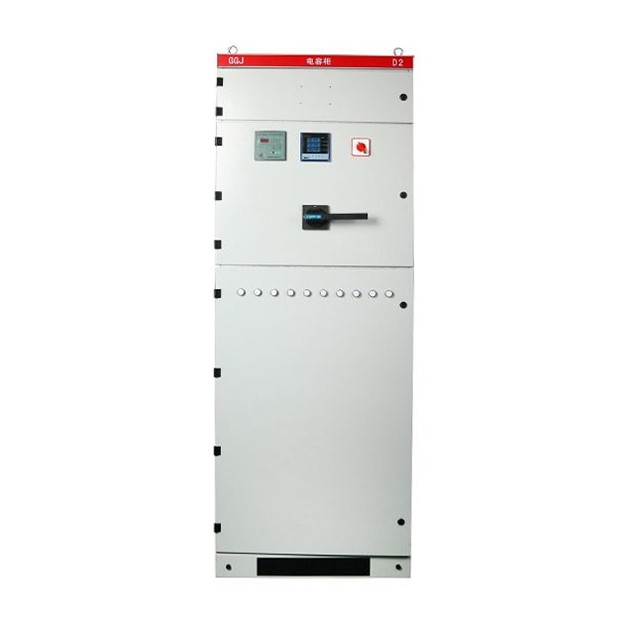

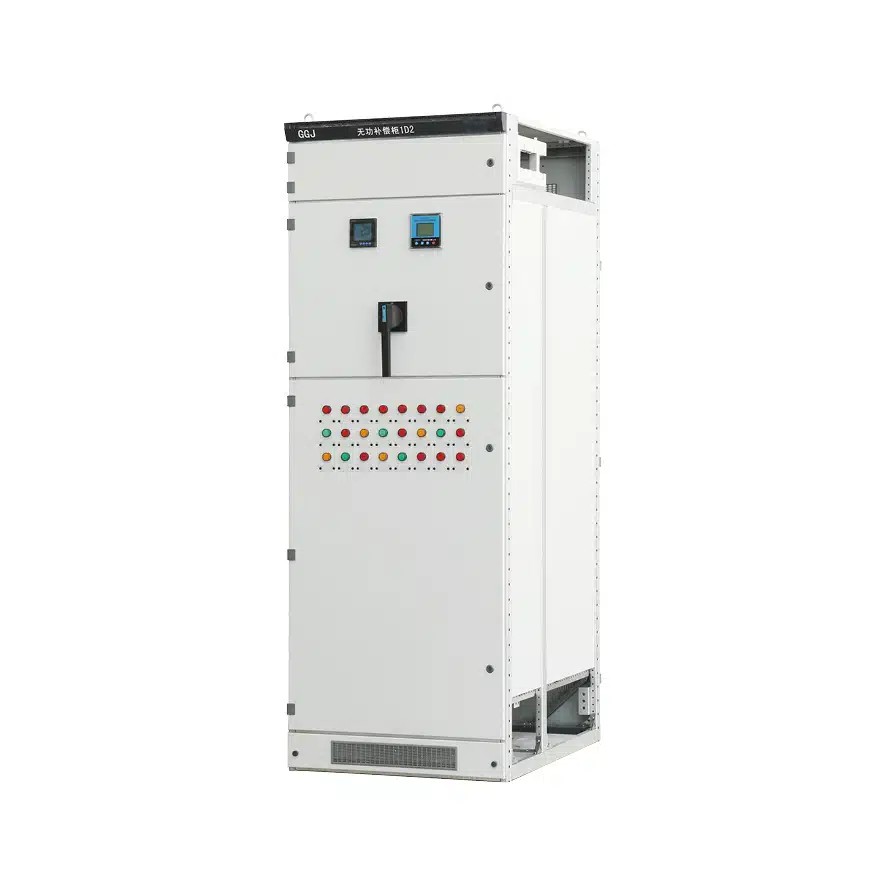

ГГЈ нисконапонски комбиновани склопни уређај

Као професионални произвођач у Кини, Цомевилл фабрика би желела да вам пружи квалитетну нисконапонску комбиновану разводну опрему ГГЈ, која ефективно повећава фактор снаге, смањује губитак реактивне снаге и побољшава квалитет напајања. Контролисан од стране интелигентног контролера, нуди пуну функционалност и поуздане перформансе са аутоматском компензацијом, способан да подигне фактор снаге на изнад 0,9.

ГГЈ нисконапонски комбиновани разводни уређај пружа приказ фактора снаге мреже у реалном времену, покривајући и заостали (0,00-0,99) и водећи (0,00-0,99) опсег. Опремљен је свеобухватним заштитним функцијама од пренапона, прекомерних хармоника, прекомерне компензације, системских грешака, губитка фазе, преоптерећења и још много тога. Задржава постављене параметре чак и током нестанка струје, аутоматски наставља рад када се мрежа стабилизује – није потребно особље на лицу места.

Засновано на балансу оптерећења мреже, ГГЈ нисконапонски комбиновани склопни уређај подржава компензацију фазу по фазу или мешовите режиме компензације. Са снажном способношћу против сметњи, издржава импулсе интерференције од 2000В амплитуде директно из мреже, премашујући националне стандарде индустрије. Сваки сат, уређај мери и бележи трофазни напон, струју, фреквенцију, активну снагу, реактивну снагу, фактор снаге, активну енергију, реактивну енергију на нисконапонској страни трансформатора, као и укупне стопе изобличења напона/струје и садржај 2. до 25. хармоника. Опремљен РС-232 и РС-485 интерфејсима, омогућава транскрипцију података преко ручних рачунара.

Путем даљинске комуникације постиже бежично очитавање бројила, тестирање уређаја, конфигурацију параметара и приступ снимљеним подацима у реалном времену. Његова уграђена функција анализе података подржава обраду, статистику и упите оперативних података о оптерећењу. Он свеобухватно процењује квалитет напајања тако што израчунава стопу квалификације напона, стопу оптерећења, стопу поузданости и максимално оптерећење. Корисници могу проверити фактор снаге, активну снагу и реактивну снагу за различите временске периоде, генерисати криве за фазни напон, струју, фактор снаге, итд., и штампати свеобухватне анализе и статистичке извештаје.

Спровести стандарде

ИЕЦ439: 《Нисконапонски склопни уређаји и контролна опрема》
ГБ7251: 《Нисконапонски склопни уређај》

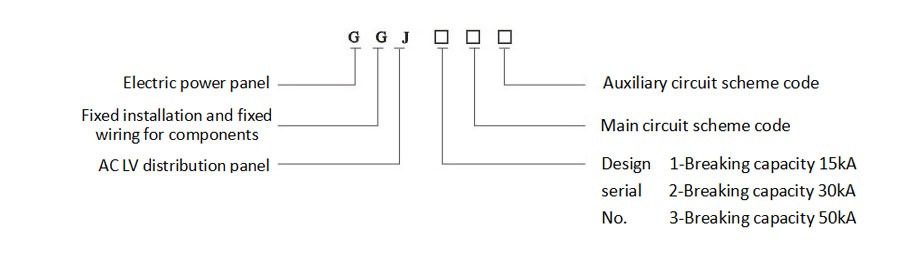

Опис типа

Нормално сервисно стање

1. Температура амбијенталног ваздуха не би требало да иде изнад +40℃ или испод -5℃, а просечна 24-часовна температура не може да пређе +35℃. Ако се ове температурне границе пређу, мораћете да смањите капацитет уређаја за рад на основу стварних услова.
2.Ова ГГЈ нисконапонска комбинована расклопна јединица је дизајнирана само за унутрашњу употребу, а висина места инсталације не сме да прелази 2000 метара.
3.Када максимална температура достигне +40℃, релативна влажност околног ваздуха треба да остане испод 50%. На нижим температурама, већа влажност је прихватљива—на пример, 90% на +20℃. Такође би требало да узмете у обзир повремену кондензацију која се може формирати услед температурних флуктуација.
4. Током инсталације, нагиб уређаја од вертикалне равни не може бити већи од 5°, а цео ред ормара треба да буде релативно раван. Важно је инсталирати уређај на месту без јаких вибрација и удара, где електричне компоненте неће бити изложене прекомерној корозији.

Снага

1. За разматрање набавке: ГГЈ нисконапонска комбинована разводна опрема компаније Велцоме (Вензхоу) Елецтриц Цо., Лтд. долази са вишеструким отворима за вентилацију и на врху и на дну ормарића. Овај дизајн ствара природан проток ваздуха одоздо ка врху унутар запечаћеног ормарића, ефикасно решавајући изазове одвођења топлоте за поуздан рад.
2. Врата инструмента расклопног уређаја—опремљена електричним компонентама—и унутрашњи делови за монтажу чине комплетан заштитни круг за уземљење, обезбеђујући конзистентан континуитет уземљења у сваком тренутку.

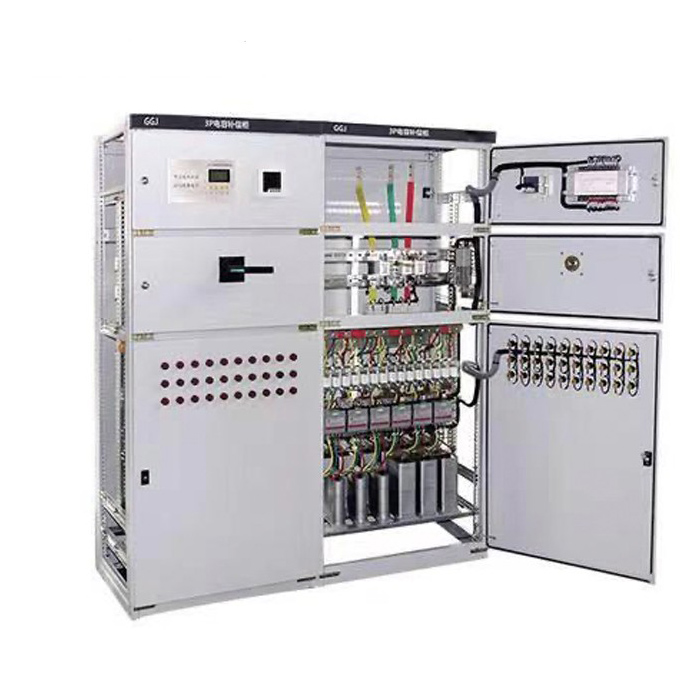

3. Главне сабирнице постављамо на горњи задњи део кућишта, упарене са стезаљкама сабирница типа АМЈ направљеним од незасићених полиестерских ДМЦ/СМЦ материјала високе чврстоће. Ове стезаљке пружају изузетну механичку чврстоћу и перформансе изолације, док горњи поклопац ормара који се може уклонити поједностављује монтажу и подешавање главних сабирница на лицу места.
4. Ормар има електростатичко прашкасто премазивање за јаку адхезију, а све унутрашње компоненте се подвргавају третманима галванизације и пасивизације. Ово побољшава „три-прооф“ могућности склопног уређаја: отпорност на влагу, отпорност на прашину и отпорност на корозију, продужавајући његов радни век у различитим окружењима.
5. Да би одговарао различитим пројектним потребама, ГГЈ нисконапонска комбинована склопна јединица подржава више опција за кабловске улазе – горњи улаз, доњи улаз и задњи улаз – нудећи флексибилну инсталацију за пројекте набавке.

Упутства за наручивање

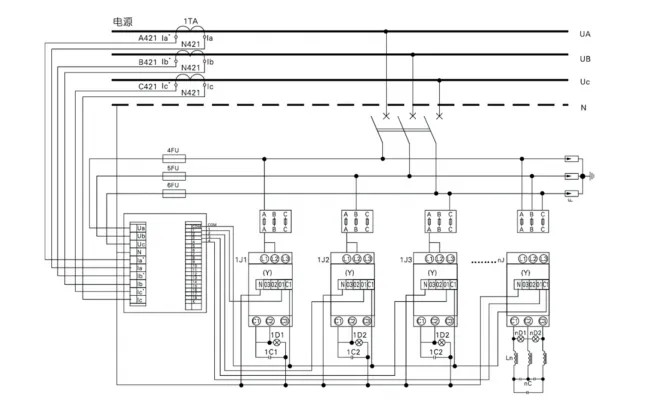

◇ Главни дијаграм кола;
◇ Капацитет компензације и начин компензације;
◇ Ако није у складу са нормалним радним условима производа, мора се унапред навести.
