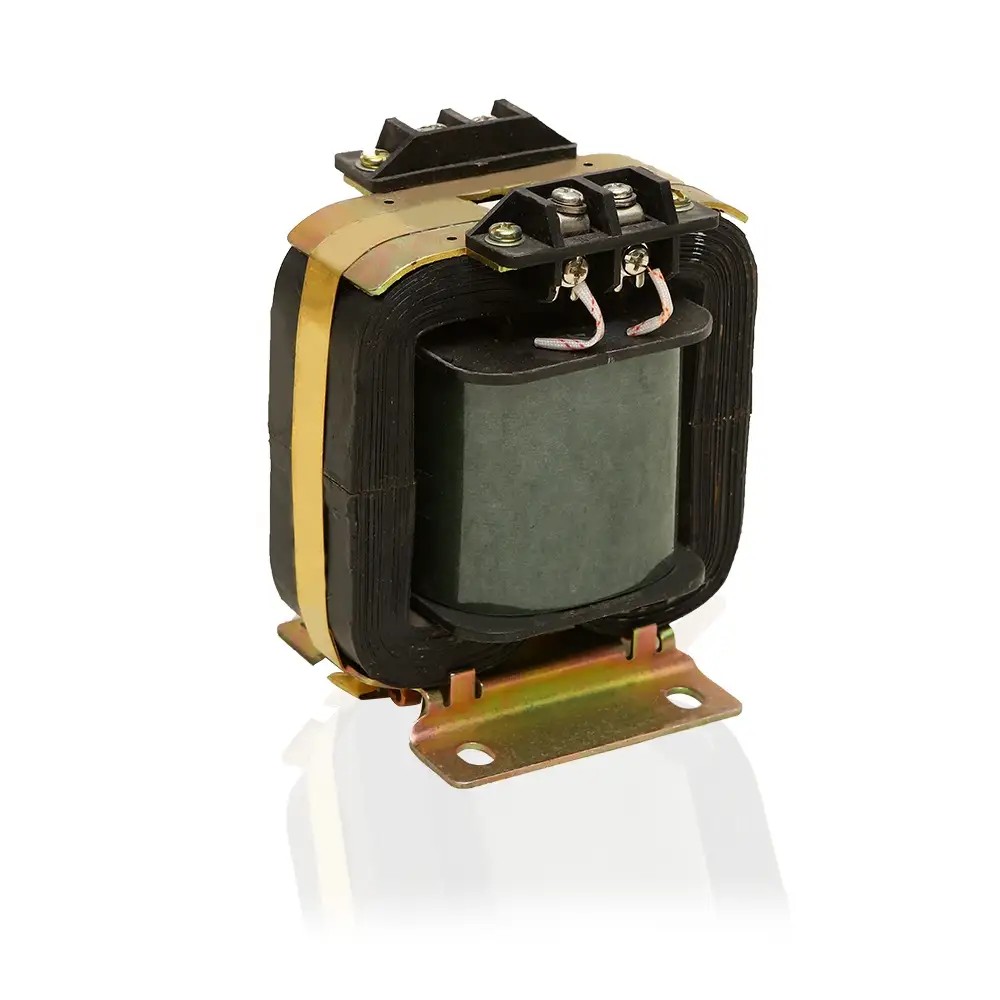

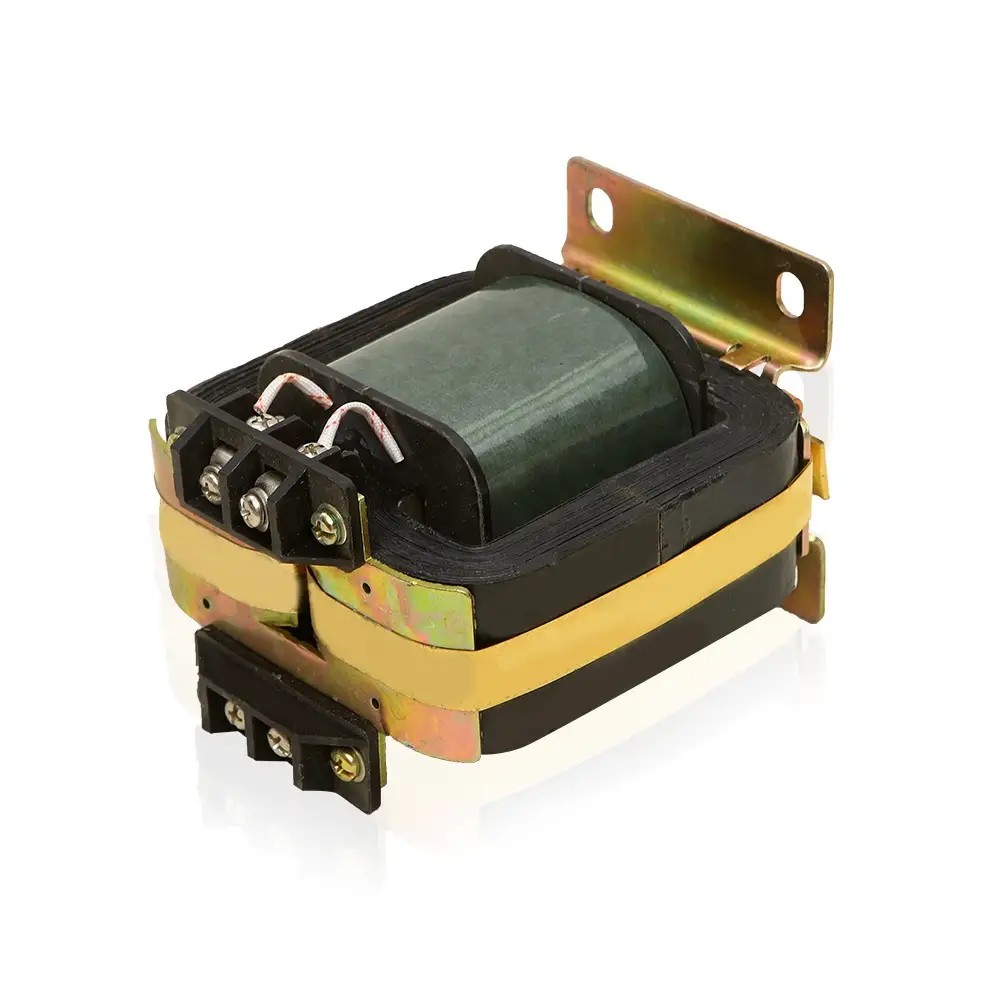

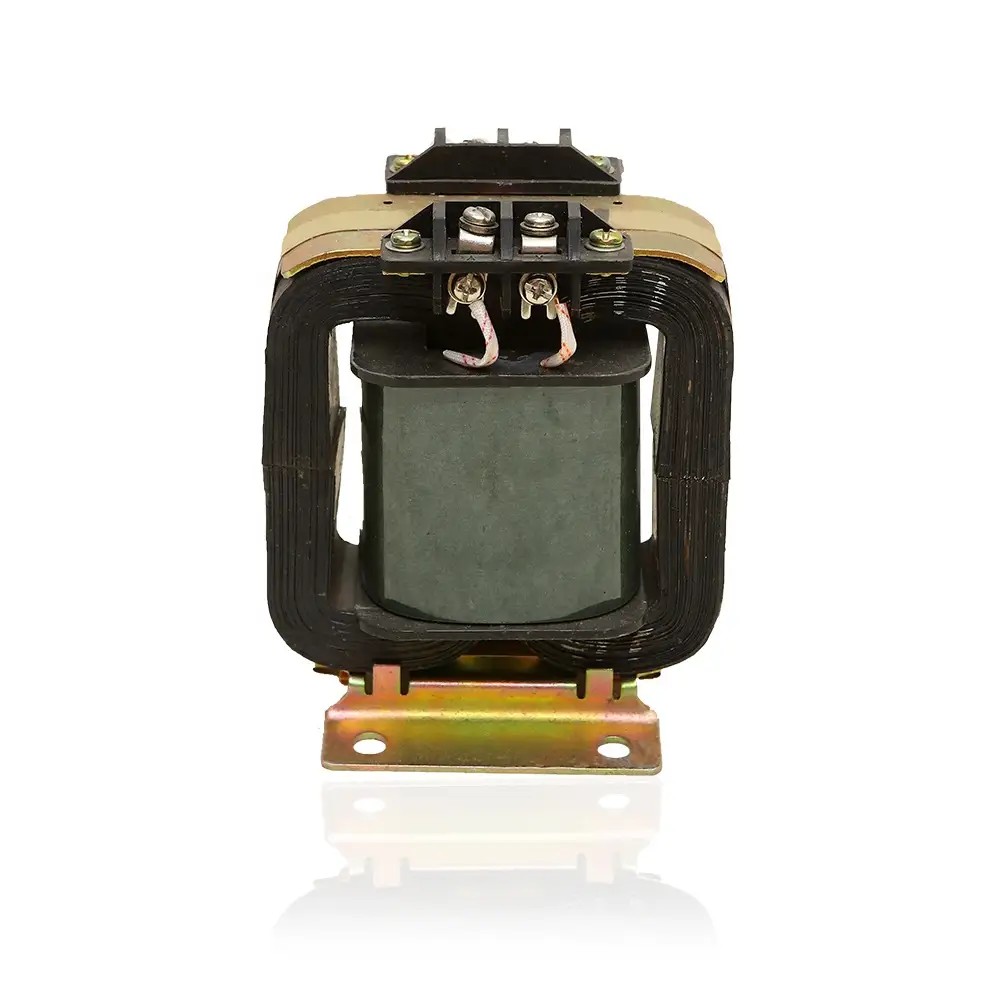

ЈДГ4-0,5 трансформатор напона

Као професионални произвођач у Кини, Цомевилл нуди напонски трансформатор ЈЈДГ4-0,5, пројектован за прецизно мерење напона, мерење енергије и заштиту релеја. Направљен са чврстим термореактивним фенолним оквиром и висококвалитетним језгром од силицијумског челика, у складу је са стандардима ГБ1207 и ИЕЦ60044-2.

Чврста конструкција: чврсти термореактивни фенолни пластични оквир упарен са висококвалитетним хладно ваљаним језгром од силиконског челика. Ова чврста конструкција пружа три функције које се морају имати за наше потребе набавке: мерење напона на лицу места, поуздано мерење енергије и стабилну релејну заштиту — што је све од виталног значаја за несметано функционисање инфраструктуре електроенергетског система. Он проверава све оквире за домаће стандарде ГБ1207 и међународне ИЕЦ60044-2:2003 норме, испуњавајући строге стандарде квалитета и усклађености које наша компанија поставља за пројекте набавке.

Направљен са нашим основним приоритетима набавке—тачност, безбедност и дуг радни век—на уму, напонски трансформатор ЈДГ4-0,5 савршено одговара нашим потребама приликом опремања мерних инструмената или заштитних релејних система. Његов компактан, али чврст дизајн отпоран је на преоптерећења и константно ради чак иу тешким унутрашњим условима, директно повећавајући ефикасност и безбедност система напајања које примењујемо. Било да се ради о масовној куповини или циљаној надоградњи опреме, овај трансформатор се показао као поуздан и исплатив избор који се савршено слаже са захтевима за квалитет набавке и функционалним потребама наше компаније.

Спецификација

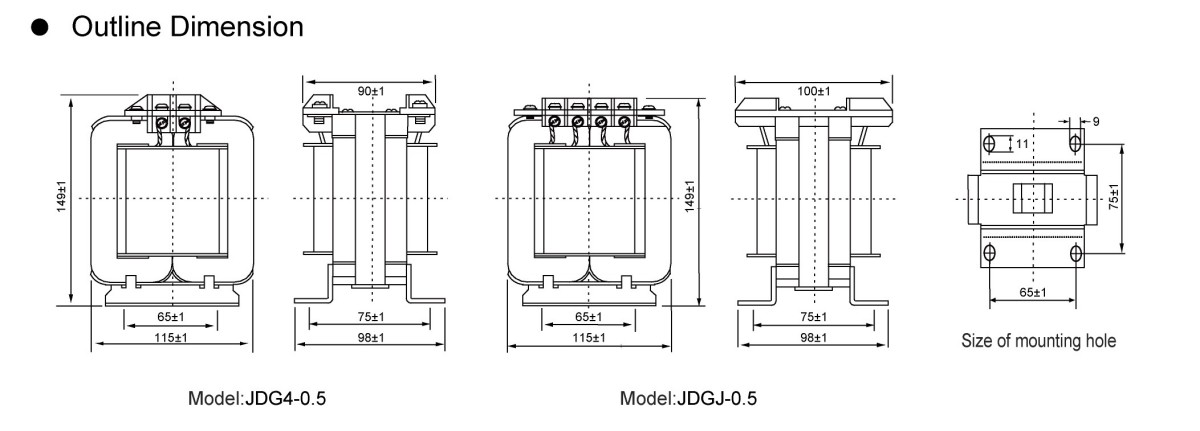

Нацрт и димензије инсталације

ЈДГ4-0.5 Индоор нисконапонски трансформатор Димензије инсталације

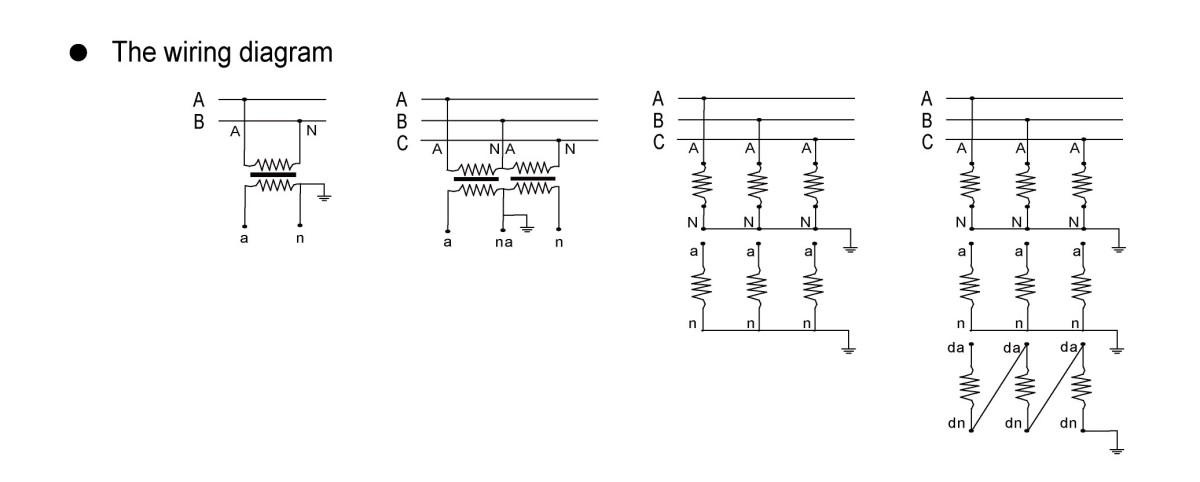

Методе повезивања напонских трансформатора

Решења за повезивање трансформатора напона оријентисана на набавку за Велцоме (Вензхоу) Елецтриц Цо., Лтд

Приликом одабира и набавке напонских трансформатора (ПТ) из наше фабрике, три специјализоване шеме повезивања истичу се својом инжењерском практичношћу — свака је прилагођена различитим системским захтевима и функционалним приоритетима, обезбеђујући усклађеност са стандардима набавке пројекта:

1. Звезда (И-И) уземљена веза
Ексклузивно за системе напајања са неуземљеним неутралним тачкама или онима који су уземљени преко калемова за сузбијање лука, ова веза захтева да неутрални терминал примарног намотаја буде директно уземљен. Његова основна набавна вредност лежи у омогућавању прецизног мерења напона фаза-земља, што је услов о коме се не може преговарати за праћење стања изолације у таквим системским архитектурама.
2. В-В непотпуна делта веза
Конструисана коришћењем два једнофазна ПТ, ова шема се повезује са УАБ и УБЦ линијским напонима електричне мреже да би формирала непотпуну делта структуру. Опција за набавку у 20кВ и испод неуземљених/уземљених калемова за пригушивање лука, истиче се у детекцији међуфазног напона. Критично разматрање набавке: недостаје му могућност мерења напона фаза-земља, што га чини неприкладним за сценарије који захтевају пун надзор напона.
3. Отворите Делта Мулти-Виндинг Цоннецтион
Формирана од три једнофазна ПТ са три намотаја, ова конфигурација усваја или ИН, ин, д11 или ИН, и, д11 ожичење - са неутралним уземљењем секундарног звездастог намотаја кроз Б-фазу. Као разноврсни избор набавке, прилагођава се свим нивоима напона, посебно 3~15кВ системима. Секундарни намотај пружа двоструку функционалност (мерење напона међуфаза и фаза-земља), док отворени делта дизајн помоћног секундарног намотаја подржава повезивање са мониторима изолације, неуземљеним мрежним релејима или заштитним уређајима директног система уземљења – проширујући његову применљивост у различитим сценаријима набавке.
