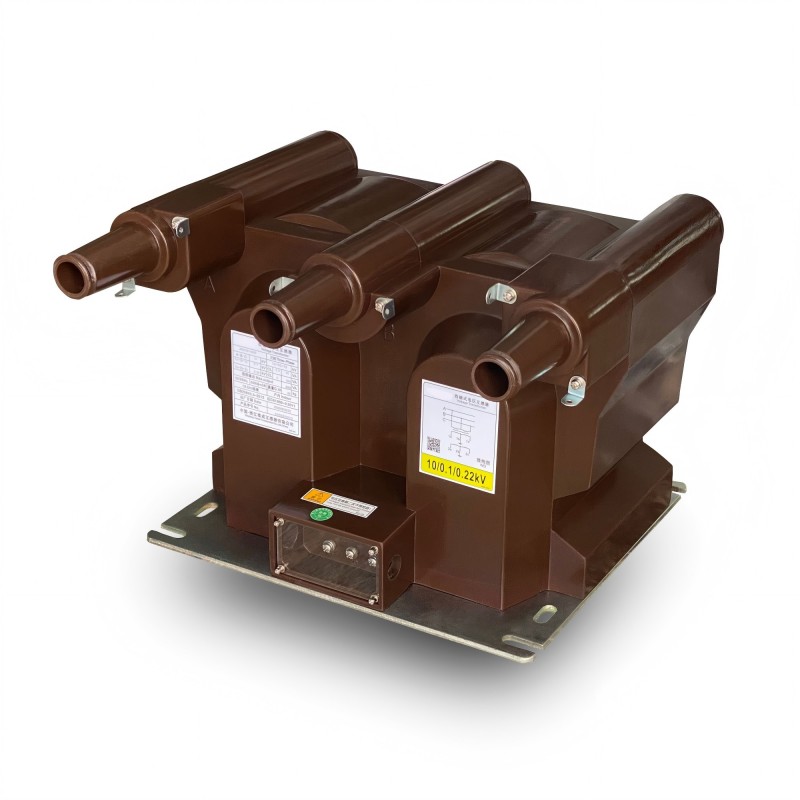

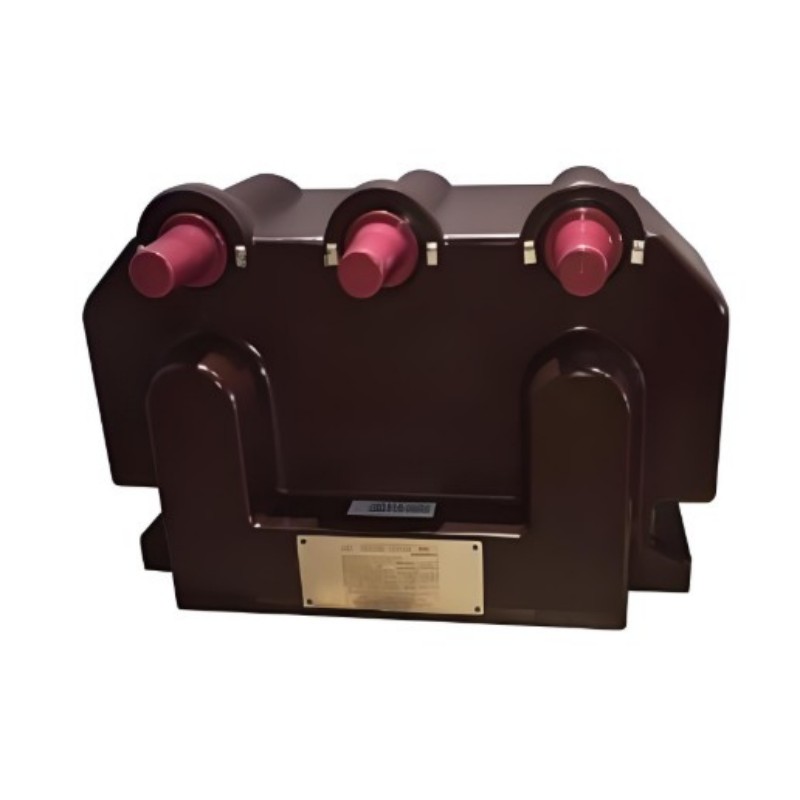

ЈСЗВ18-24Р трансформатор напона

Са вишегодишњим искуством у производњи ЈСЗВ18-24Р напонског трансформатора, Велцоме (Вензхоу) Елецтриц Цо., Лтд. може да испоручи широк спектар 0,72-40,5кВ унутрашњег напонског трансформатора. Наш овај трансформатор има дизајн структуре и сценарије примене који су посебно прилагођени захтевима средњенапонских система:

Овај трансформатор усваја потпуно затворену изолациону структуру од ливења епоксидне смоле, која обавија примарни намотај, секундарни намотај и кружно гвоздено језгро унутра, и има способност да се директно одупре загађењу и влази. Производ је такође опремљен утикачем у облику колена, који не само да побољшава заптивање околине, већ и олакшава инсталацију, а ожичење на лицу места не захтева много напора.

Квалитетни напонски трансформатор ЈСЗВ18-24Р је посебно дизајниран за унутрашње сценарије где неутрална тачка није уземљена. Било да се ради о мерењу струје, прорачуну електричне енергије или релејној заштити, може бити од велике користи. Може да се прилагоди фреквенцијама од 50Хз или 60Хз, способан да издржи напон опреме до 24кВ, и да спроводи надзор напона у средњенапонским електроенергетским системима са стабилношћу и прецизношћу, у потпуности испуњавајући захтеве на лицу места.

Главни технички параметар

1. Називни примарни напон: опционо 20кВ или 22кВ, погодан за различите напонске захтеве средњенапонских система;
2. Називни секундарни напон: Постоје три спецификације: 100В, 100/100В и 100/220В, који се могу ускладити са различитим ожичењем секундарне опреме;
3. Називни напон намотаја заосталог напона: покрива 100/√ 3В, 110/√ 3В, 115/√ 3В, 120/√ 3В, испуњава посебне захтеве као што је заштита од уземљења;
4. Фактор снаге оптерећења: цос Φ=0,8 (хистереза), у складу са карактеристикама оптерећења конвенционалних секундарних кола;
5. Стандарди извршења: Или пратите ИЕЦ60044-2:2003 или ИЕЦ61869-1&3, са перформансама и квалитетом упоредним са међународним стандардима.

Остале техничке параметре молимо погледајте како следи:

Напомене: На захтев, радо ћемо испоручити трансформаторе који испуњавају друге стандарде или имају нестандардне техничке спецификације.

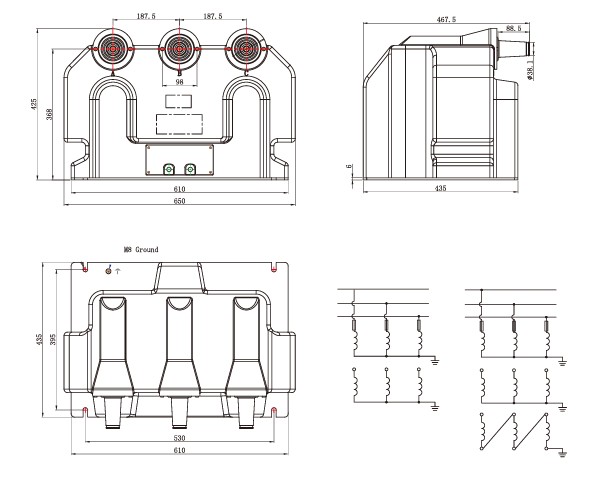

Контурни цртеж

Кључне карактеристике

Добродошли (Вензхоу) Елецтриц Цо., Лтд ЈСЗВ18-24Р напонски трансформатор са својим солидним предностима перформанси, погодан је за средњенапонске системске захтеве. Конкретни нагласци су следећи:

1. Широка прилагодљивост напона
Називан на 24кВ, ЈСЗВ18-24Р напонски трансформатор подноси значајне флуктуације напона, обезбеђујући стабилан надзор и прецизан излаз сигнала током прелазних процеса или регулације система.

2.Фаст Респонсе
Брзо бележи промене напона и тренутно преноси сигнале заштитним уређајима, омогућавајући брзо отклањање кварова и повећану поузданост система.

3.Лов Хистересис Лосс
Напредни магнетни материјали и оптимизовани дизајн смањују губитак енергије, побољшавају ефикасност, минимизирају стварање топлоте и продужавају радни век.

Било да се ради о сценарију са честим флуктуацијама напона или средњенапонском систему са захтевима за брзину одзива и потрошњу енергије, овај трансформатор може да издржи. Ако желите да знате специфичне детаље адаптације сценарија, само реците директно!
